20252025年电与磁知识点总结

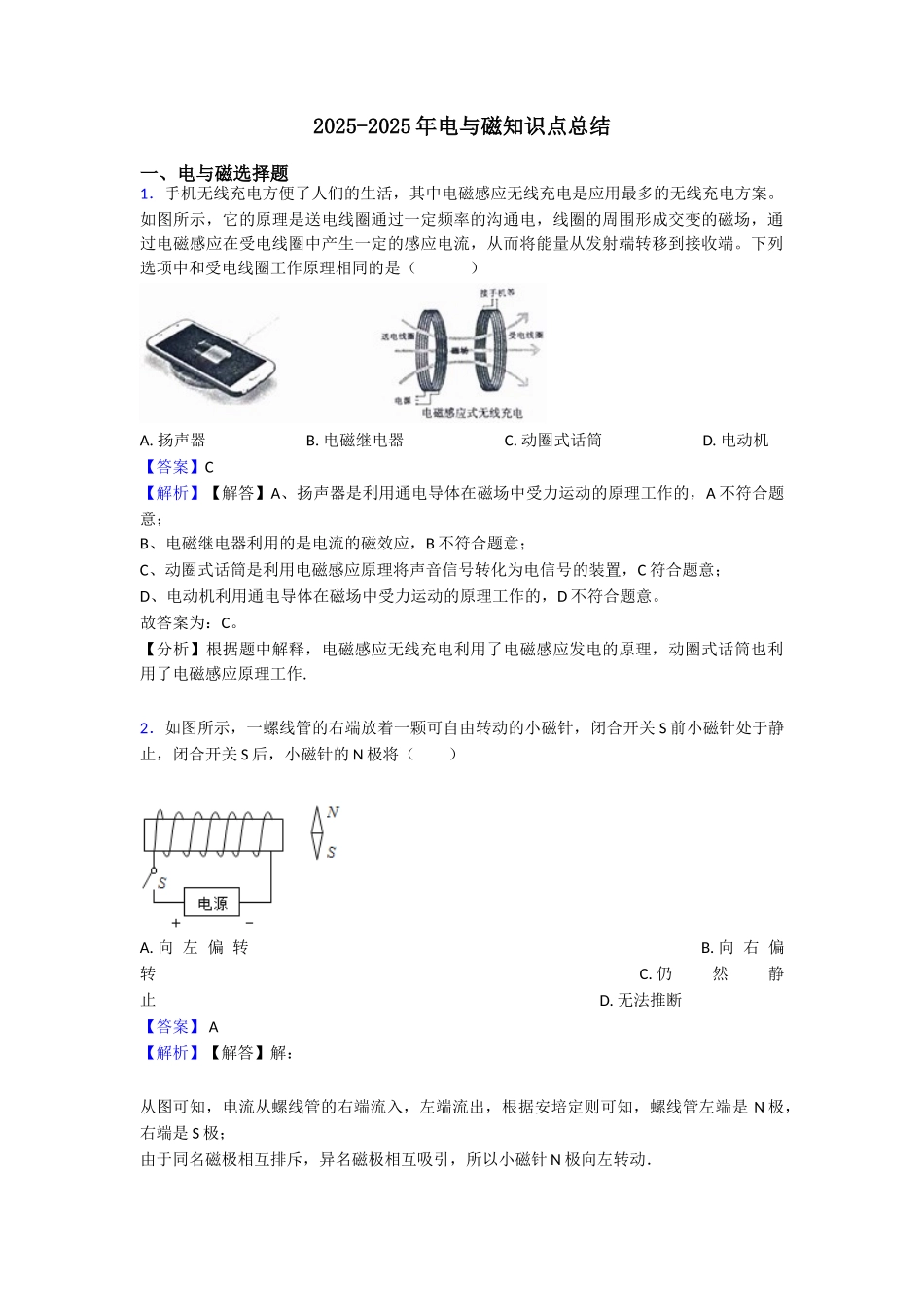

20252025年电与磁知识点总结_第1页
1/15

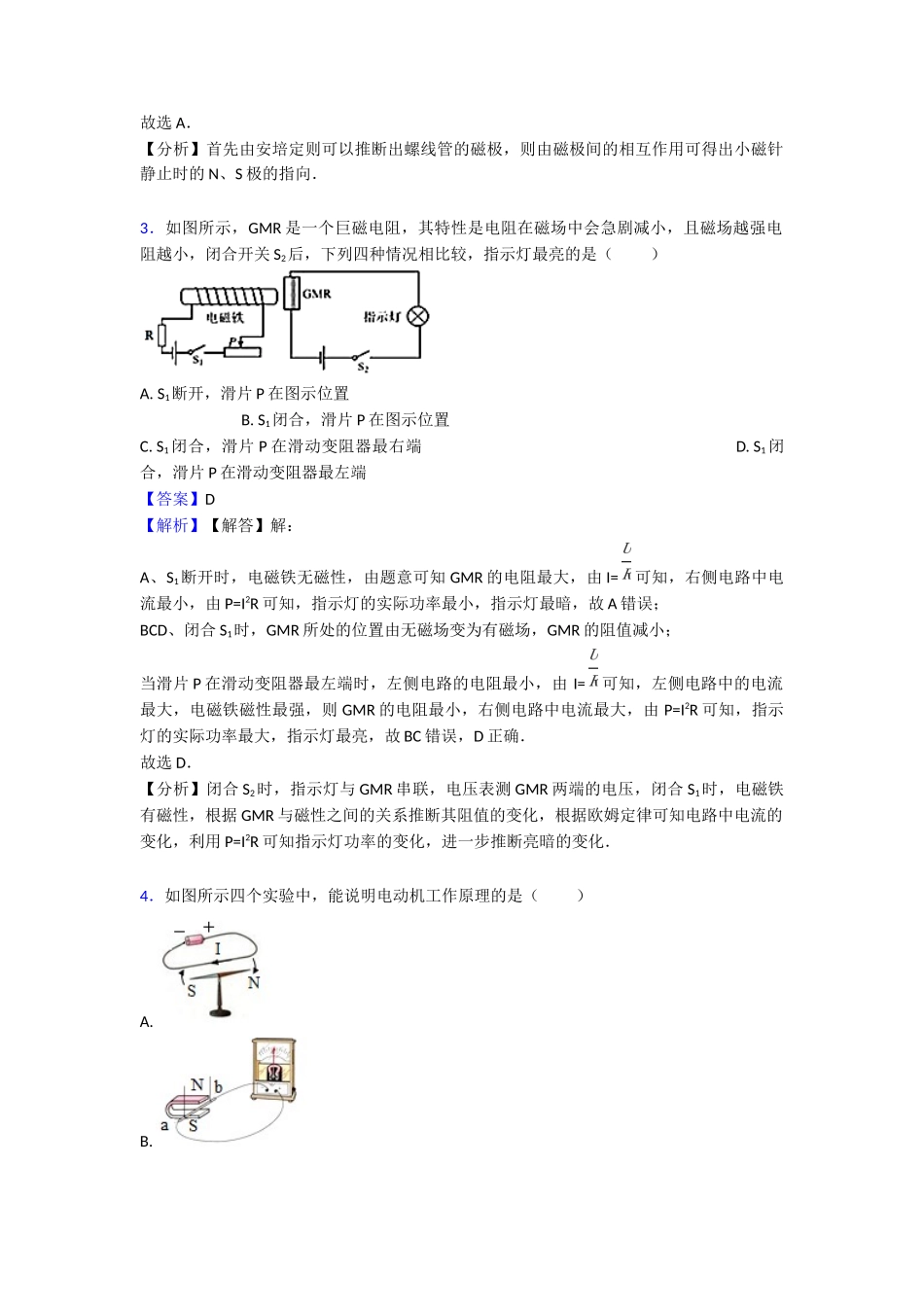

20252025年电与磁知识点总结_第2页
2/15

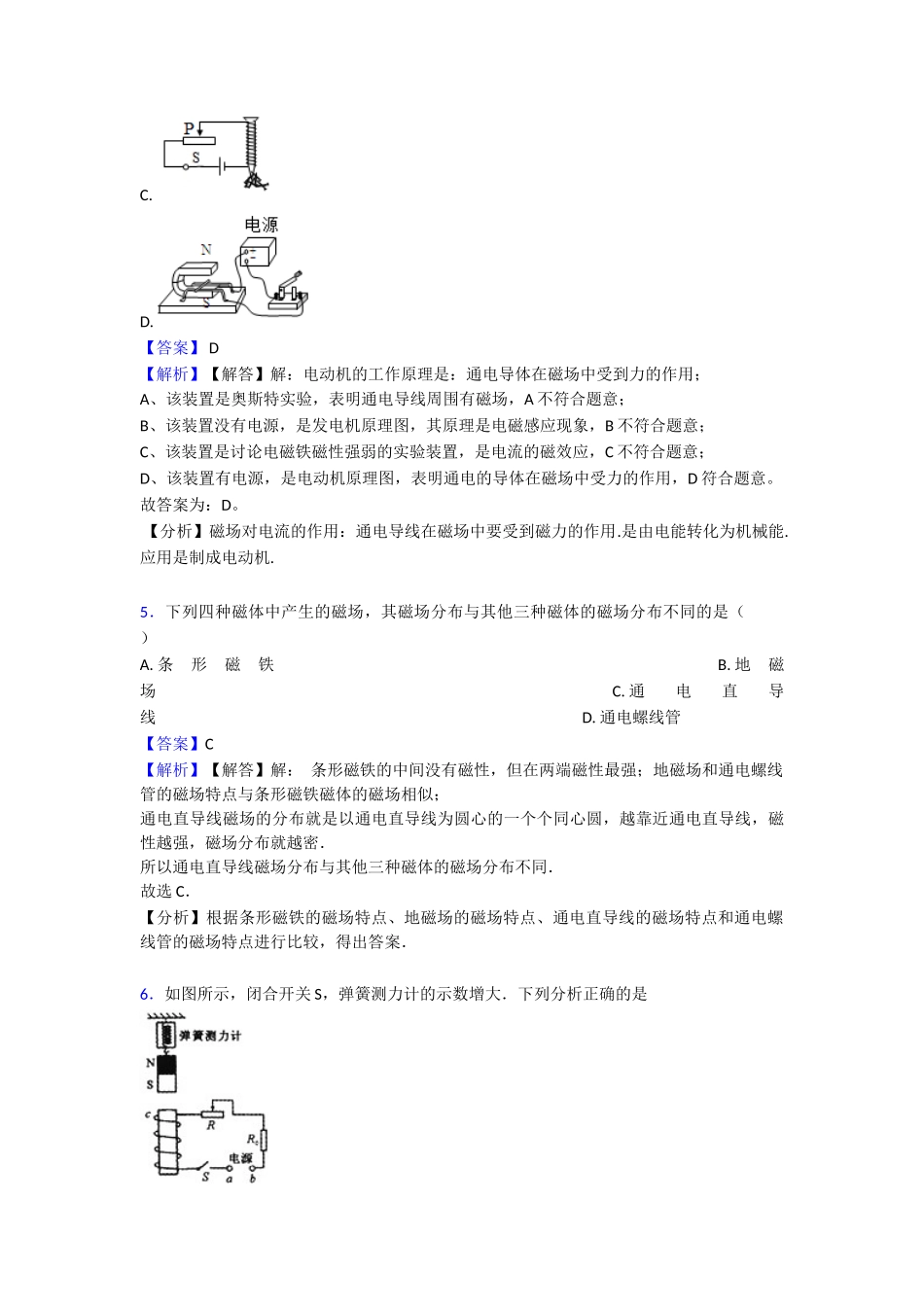

20252025年电与磁知识点总结_第3页
3/15
2025-2025 年电与磁知识点总结一、电与磁选择题1.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。如图所示,它的原理是送电线圈通过一定频率的沟通电,线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是( )A. 扬声器 B. 电磁继电器 C. 动圈式话筒 D. 电动机【答案】C 【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的,A 不符合题意;B、电磁继电器利用的是电流的磁效应,B 不符合题意;C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置,C 符合题意;D、电动机利用通电导体在磁场中受力运动的原理工作的,D 不符合题意。故答案为:C。【分析】根据题中解释,电磁感应无线充电利用了电磁感应发电的原理,动圈式话筒也利用了电磁感应原理工作.2.如图所示,一螺线管的右端放着一颗可自由转动的小磁针,闭合开关 S 前小磁针处于静止,闭合开关 S 后,小磁针的 N 极将( )A. 向 左 偏 转 B. 向 右 偏转 C. 仍然静止 D. 无法推断【答案】 A 【解析】【解答】解:从图可知,电流从螺线管的右端流入,左端流出,根据安培定则可知,螺线管左端是 N 极,右端是 S 极;由于同名磁极相互排斥,异名磁极相互吸引,所以小磁针 N 极向左转动.故选 A.【分析】首先由安培定则可以推断出螺线管的磁极,则由磁极间的相互作用可得出小磁针静止时的 N、S 极的指向.3.如图所示,GMR 是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关 S2后,下列四种情况相比较,指示灯最亮的是( ) A. S1断开,滑片 P 在图示位置 B. S1闭合,滑片 P 在图示位置C. S1闭合,滑片 P 在滑动变阻器最右端 D. S1闭合,滑片 P 在滑动变阻器最左端【答案】D 【解析】【解答】解: A、S1断开时,电磁铁无磁性,由题意可知 GMR 的电阻最大,由 I= 可知,右侧电路中电流最小,由 P=I2R 可知,指示灯的实际功率最小,指示灯最暗,故 A 错误;BCD、闭合 S1时,GMR 所处的位置由无磁场变为有磁场,GMR 的阻值减小;当滑片 P 在滑动变阻器最左端时,左侧电路的电阻最小,由 I= 可知,左侧电路中的电流最大,电磁铁磁性最强,则 GMR 的电阻最小,右侧电路中电流最大,由 P=I2R 可知,指示灯的实际功率最大...
