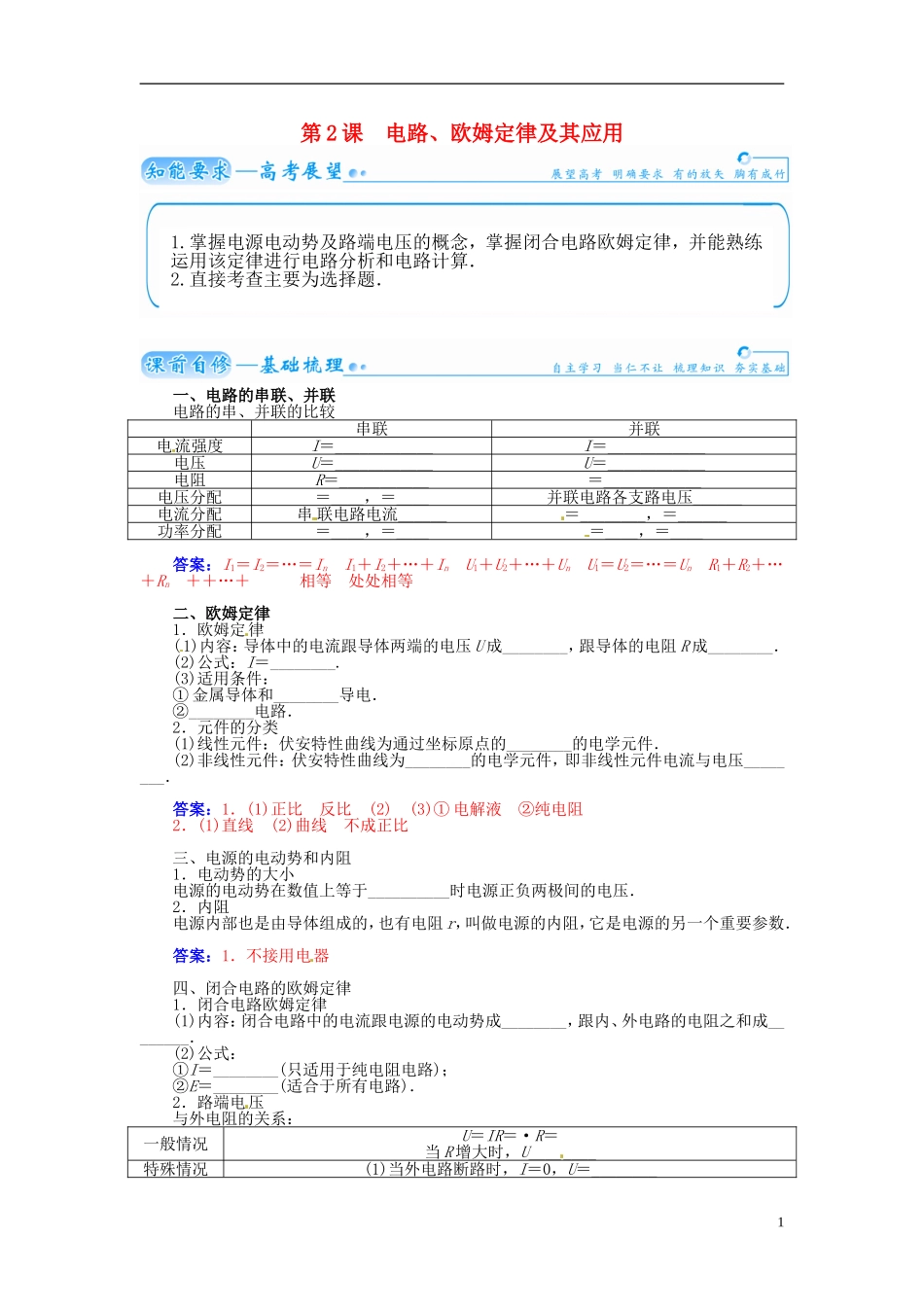

第 2 课 电路、欧姆定律及其应用一、电路的串联、并联电路的串、并联的比较串联并联电流强度I＝____________I＝____________电压U＝____________U＝____________电阻R＝___________＝____________电压分配＝____，＝____并联电路各支路电压______电流分配串 联电路电流______＝________，＝______功率分配＝____，＝____＝____，＝____答案：I1＝I2＝…＝In I1＋I2＋…＋In U1＋U2＋…＋Un U1＝U2＝…＝Un R1＋R2＋…＋Rn ＋＋…＋ 相等 处处相等 二、欧姆定律1．欧姆定律(1)内容：导体中的电流跟导体两端的电压 U 成________，跟导体的电阻 R 成________．(2)公式：I＝________.(3)适用条件：① 金属导体和________导电．②________电路．2．元件的分类(1)线性元件：伏安特性曲线为通过坐标原点的________的电学元件．(2)非线性元件：伏安特性曲线为________的电学元件，即非线性元件电流与电压________．答案：1．(1)正比 反比 (2) (3)① 电解液 ②纯电阻2．(1)直线 (2)曲线 不成正比三、电源的电动势和内阻1．电动势的大小电源的电动势在数值上等于__________时电源正负两极间的电压．2．内阻电源内部也是由导体组成的，也有电阻 r，叫做电源的内阻，它是电源的另一个重要参数．答案：1．不接用电器四、闭合电路的欧姆定律1．闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成________，跟内、外电路的电阻之和成________．(2)公式：①I＝________(只适用于纯电阻电路)；②E＝________(适合于所有电路)．2．路端电压与外电阻的关系：一般情况U＝IR＝·R＝当 R 增大时，U________特殊情况(1)当外电路断路时，I＝0，U＝________11.掌握电源电动势及路端电压的概念，掌握闭合电路欧姆定律，并能熟练运用该定律进行电路分析和电路计算．2.直接考查主要为选择题．(2)当外电路短路时，I 短＝________，U＝0答案：1．(1)正比 反比 (2)① ② U 外＋Ir2．增大 (1)E (2)随堂训练有四个电源，电动势均为 8 V，内阻分别为 1 Ω、2 Ω、4 Ω、8 Ω，今要对 R＝2 Ω 的电阻供电，问选择内阻为多大的电源才能使 R 上获得的功率最大( )A．1 Ω B．2 ΩC．4 Ω D．8 Ω错解：错选 B 项，依据“外电阻等于内电阻(R＝r)时，外电路的电功率有最大值”可知，选内阻 2 Ω 的电源正确解答：“外电阻等于内电阻(R＝r)时，外电路上的电功率有最大值”只适用于电源确定而外电阻可选择的情形，而本题实属外电阻确定而电源内阻可选的情况，两者意义不同，不可混为一谈．由 P＝I2R 可知，R 上消耗的功率 P＝2R＝22.显然，r 取最小值 1 Ω 时，P 有最大值，应选 A 项．答案：A2
