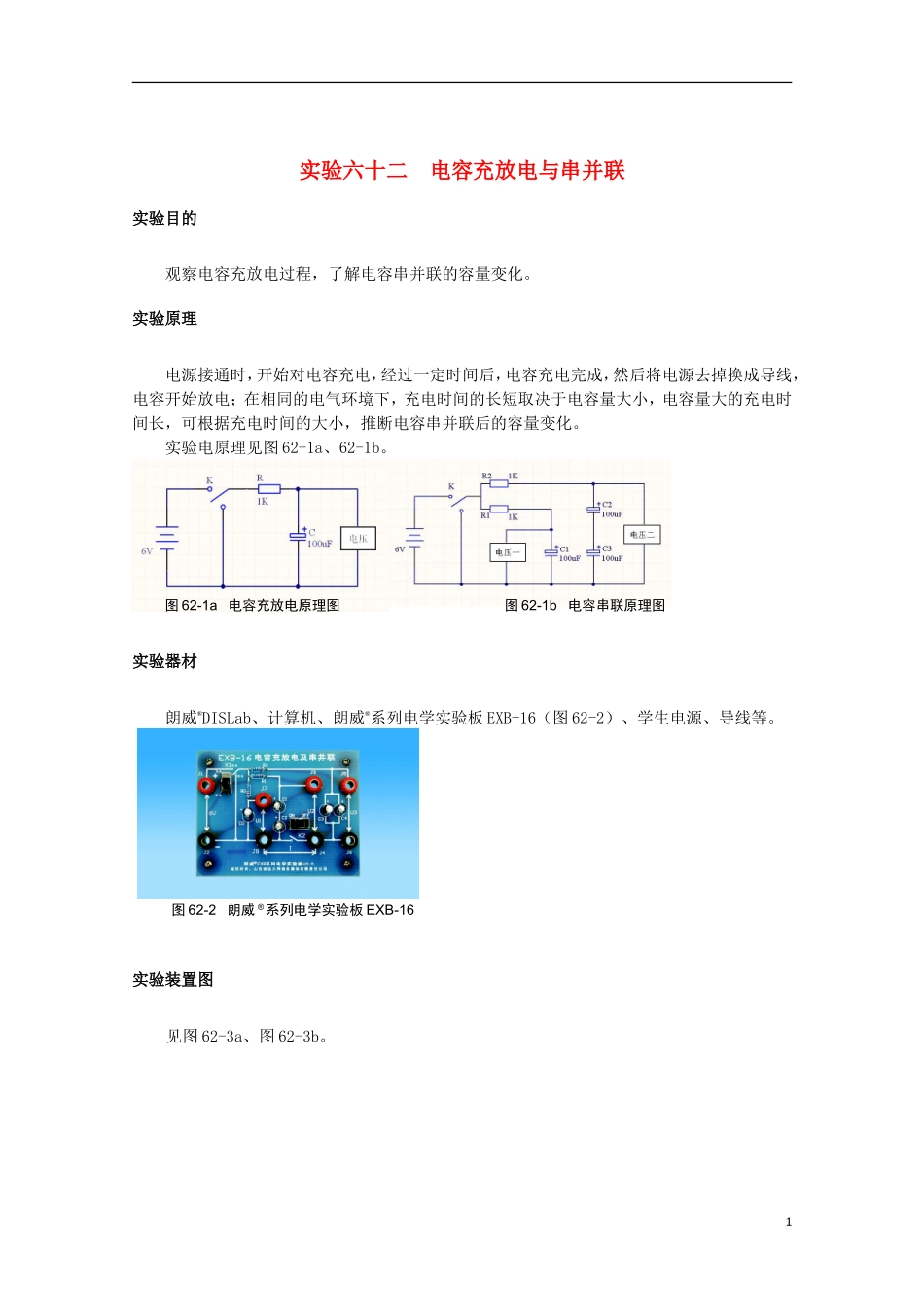

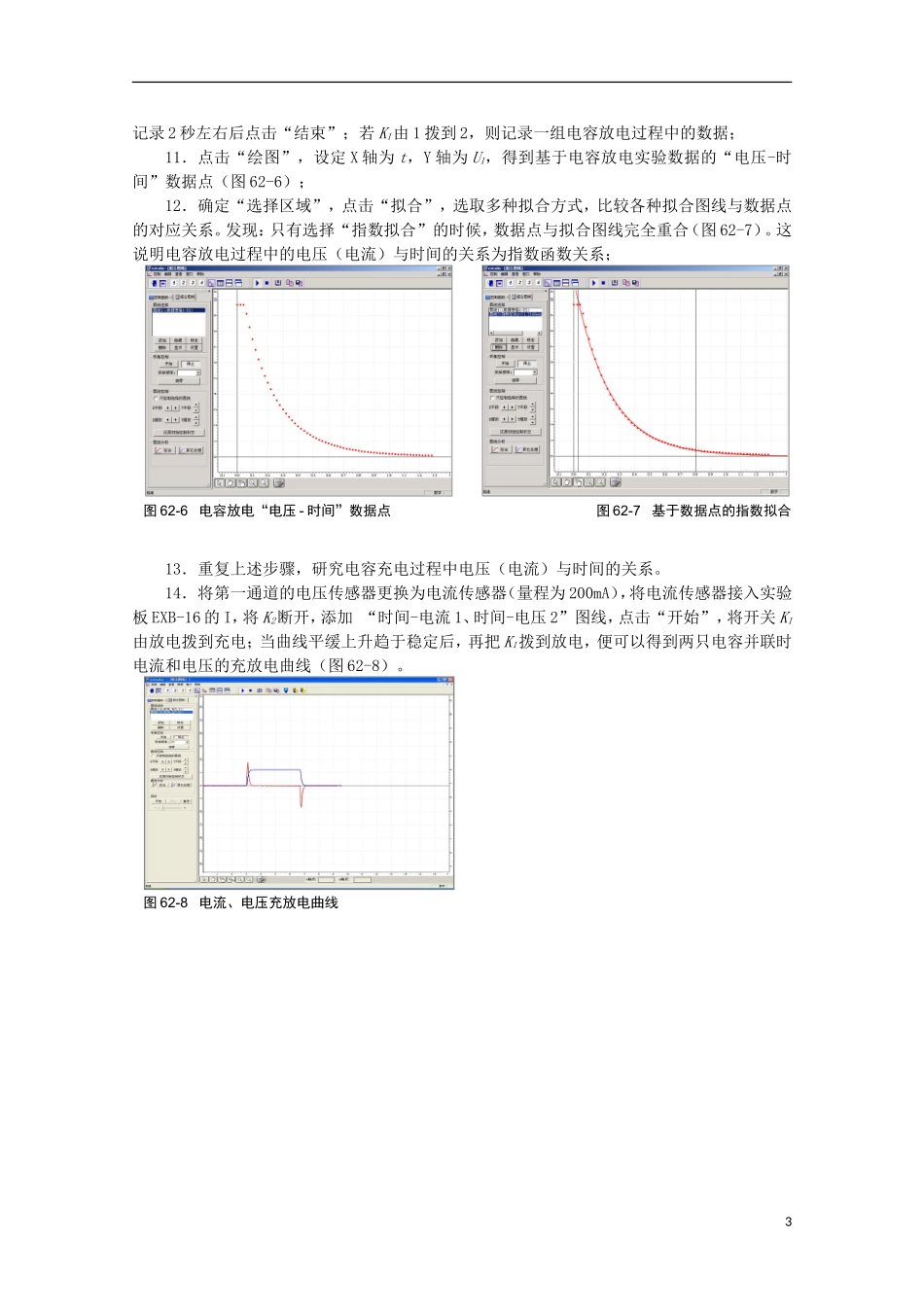

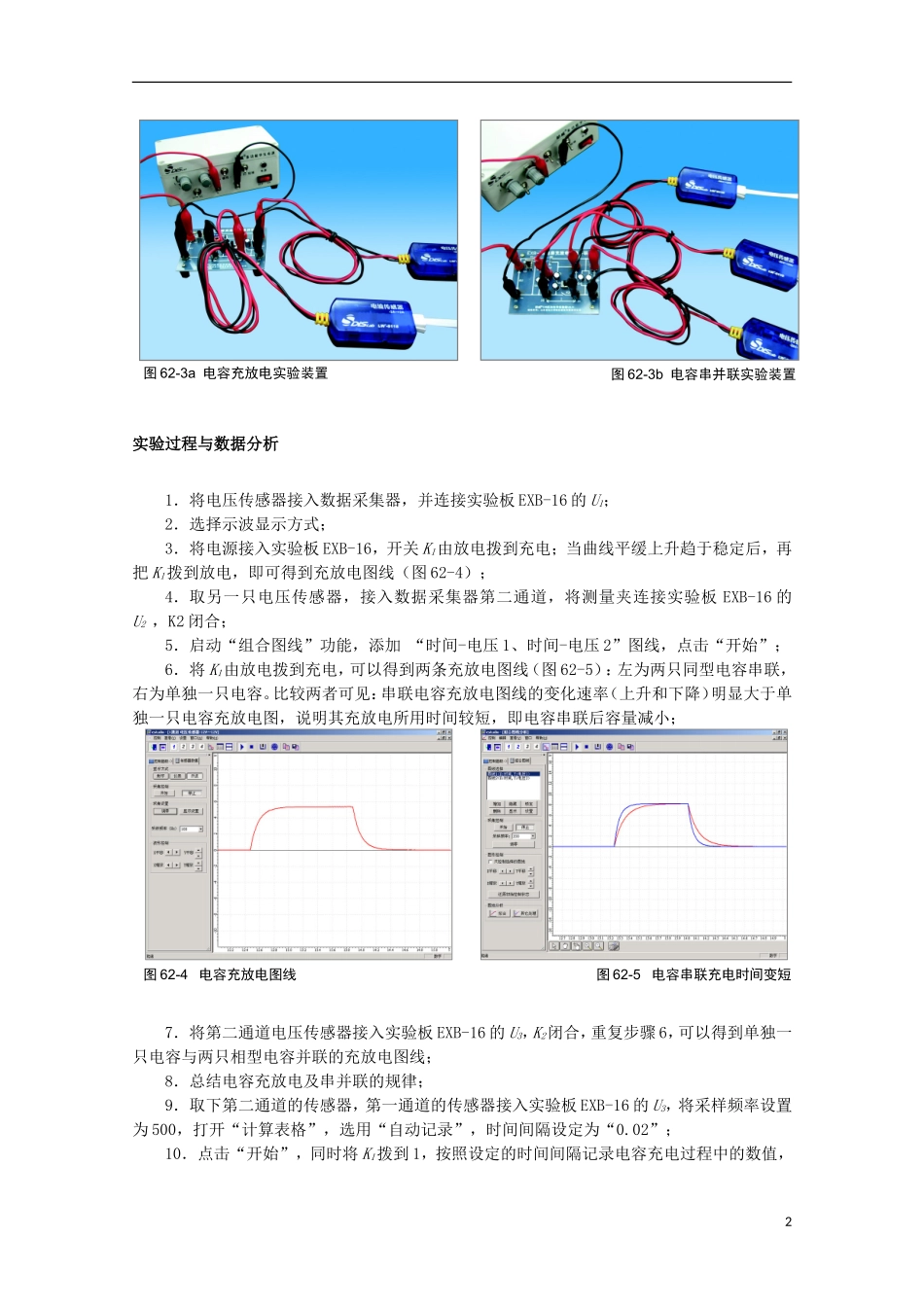

实验六十二 电容充放电与串并联实验目的观察电容充放电过程，了解电容串并联的容量变化。实验原理电源接通时，开始对电容充电，经过一定时间后，电容充电完成，然后将电源去掉换成导线，电容开始放电；在相同的电气环境下，充电时间的长短取决于电容量大小，电容量大的充电时间长，可根据充电时间的大小，推断电容串并联后的容量变化。实验电原理见图 62-1a、62-1b。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-16（图 62-2）、学生电源、导线等。实验装置图见图 62-3a、图 62-3b。图 62-1a 电容充放电原理图图 62-1b 电容串联原理图图 62-2 朗威 ®系列电学实验板 EXB-161实验过程与数据分析1．将电压传感器接入数据采集器，并连接实验板 EXB-16 的 U1；2．选择示波显示方式；3．将电源接入实验板 EXB-16，开关 K1由放电拨到充电；当曲线平缓上升趋于稳定后，再把 K1拨到放电，即可得到充放电图线（图 62-4）；4．取另一只电压传感器，接入数据采集器第二通道，将测量夹连接实验板 EXB-16 的U2 ，K2 闭合；5．启动“组合图线”功能，添加 “时间-电压 1、时间-电压 2”图线，点击“开始”；6．将 K1由放电拨到充电，可以得到两条充放电图线（图 62-5）：左为两只同型电容串联，右为单独一只电容。比较两者可见：串联电容充放电图线的变化速率（上升和下降）明显大于单独一只电容充放电图，说明其充放电所用时间较短，即电容串联后容量减小；7．将第二通道电压传感器接入实验板 EXB-16 的 U3，K2闭合，重复步骤 6，可以得到单独一只电容与两只相型电容并联的充放电图线；8．总结电容充放电及串并联的规律；9．取下第二通道的传感器，第一通道的传感器接入实验板 EXB-16 的 U3，将采样频率设置为 500，打开“计算表格”，选用“自动记录”，时间间隔设定为“0.02”；10．点击“开始”，同时将 K1拨到 1，按照设定的时间间隔记录电容充电过程中的数值，图 62-3a 电容充放电实验装置图 62-3b 电容串并联实验装置图 62-4 电容充放电图线图 62-5 电容串联充电时间变短2记录 2 秒左右后点击“结束”；若 K1由 1 拨到 2，则记录一组电容放电过程中的数据；11．点击“绘图”，设定 X 轴为 t，Y 轴为 U1，得到基于电容放电实验数据的“电压-时间”数据点（图 62-6）；12．确定“选择区域”，点击“拟合”，选取多种拟合方式，比较各种拟合图线与数据点的对应关系。发现：只有选择...
