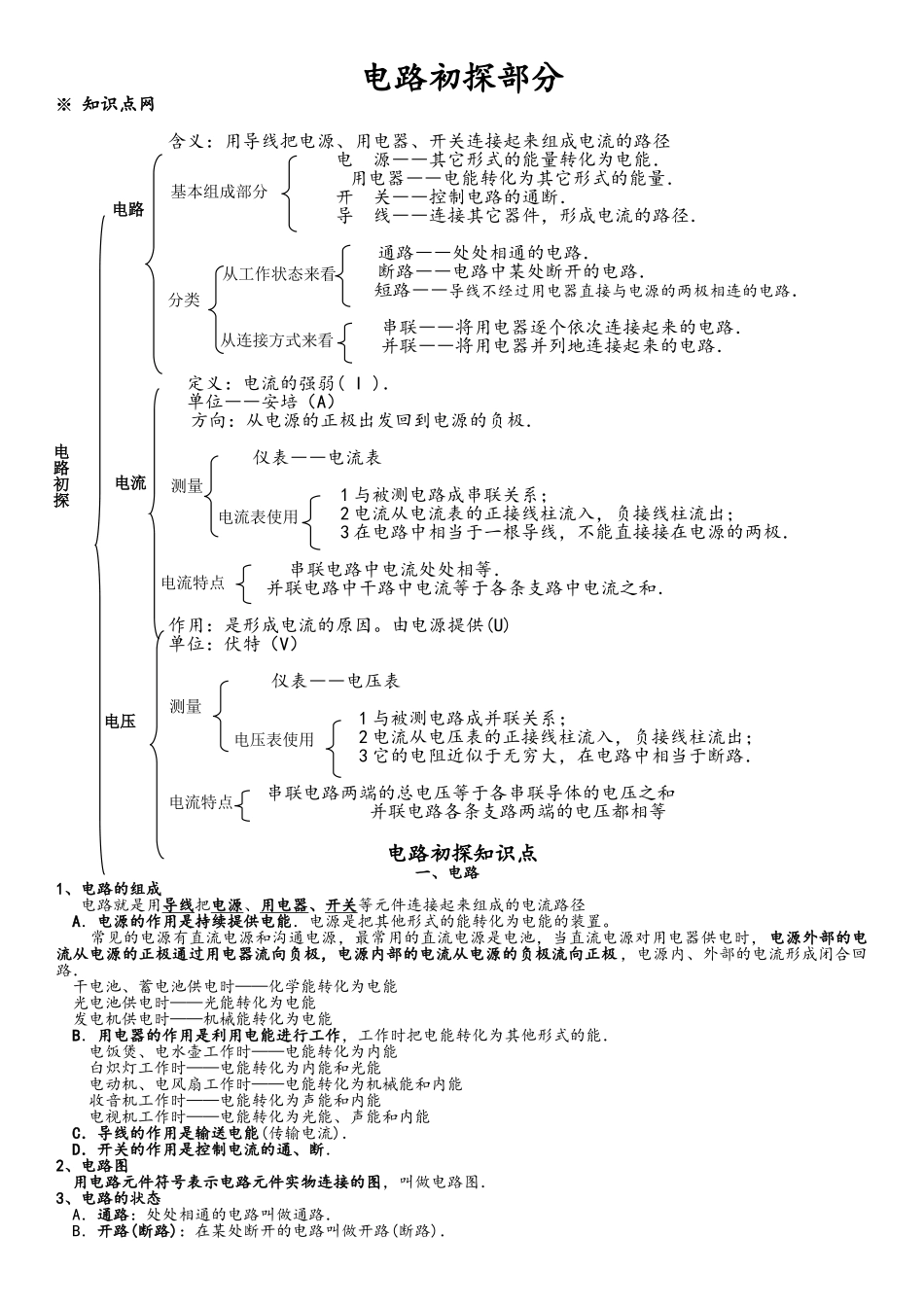

电路初探部分※ 知识点网 含义：用导线把电源、用电器、开关连接起来组成电流的路径 电 源――其它形式的能量转化为电能．用电器――电能转化为其它形式的能量．开 关――控制电路的通断．导 线――连接其它器件，形成电流的路径． 通路――处处相通的电路． 断路――电路中某处断开的电路． 短路――导线不经过用电器直接与电源的两极相连的电路． 串联――将用电器逐个依次连接起来的电路． 并联――将用电器并列地连接起来的电路．定义：电流的强弱( I )． 单位――安培（A）方向：从电源的正极出发回到电源的负极． 仪表――电流表 1 与被测电路成串联关系； 2 电流从电流表的正接线柱流入，负接线柱流出； 3 在电路中相当于一根导线，不能直接接在电源的两极． 串联电路中电流处处相等． 并联电路中干路中电流等于各条支路中电流之和． 作用：是形成电流的原因。由电源提供(U)单位：伏特（V）仪表――电压表 1 与被测电路成并联关系； 2 电流从电压表的正接线柱流入，负接线柱流出； 3 它的电阻近似于无穷大，在电路中相当于断路． 串联电路两端的总电压等于各串联导体的电压之和 并联电路各条支路两端的电压都相等电路初探知识点 一、电路1、电路的组成 电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径 A．电源的作用是持续提供电能．电源是把其他形式的能转化为电能的装置。 常见的电源有直流电源和沟通电源，最常用的直流电源是电池，当直流电源对用电器供电时， 电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极 ，电源内、外部的电流形成闭合回路． 干电池、蓄电池供电时——化学能转化为电能 光电池供电时——光能转化为电能 发电机供电时——机械能转化为电能 B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能． 电饭煲、电水壶工作时——电能转化为内能 白炽灯工作时——电能转化为内能和光能 电动机、电风扇工作时——电能转化为机械能和内能 收音机工作时——电能转化为声能和内能 电视机工作时——电能转化为光能、声能和内能 C．导线的作用是输送电能(传输电流)． D．开关的作用是控制电流的通、断．2、电路图 用电路元件符号表示电路元件实物连接的图，叫做电路图．3、电路的状态 A．通路：处处相通的电路叫做通路． B．开路(断路)：在某处断开的电路叫做开路(断路)．基本组成部分从工作状态来看从...
