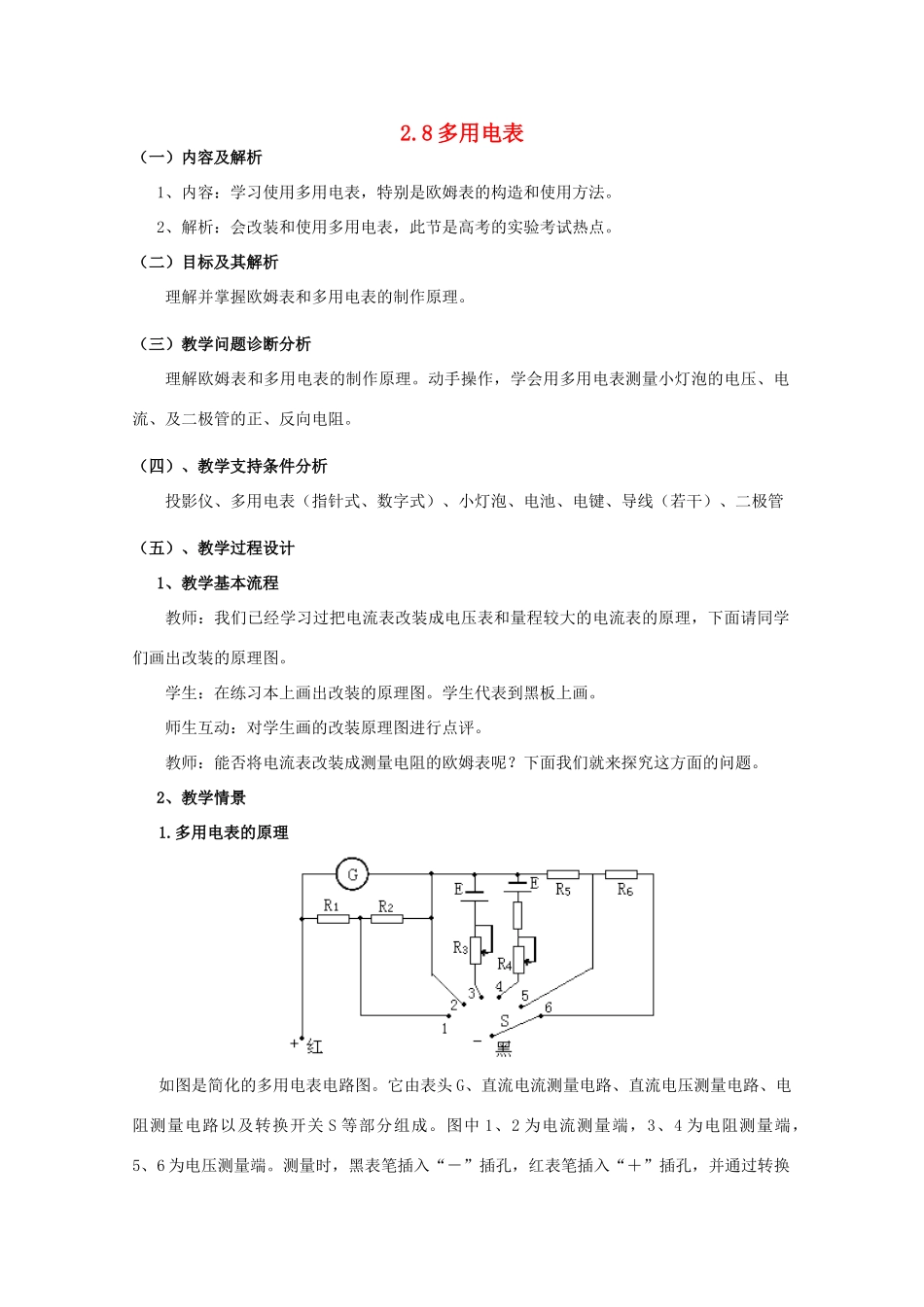

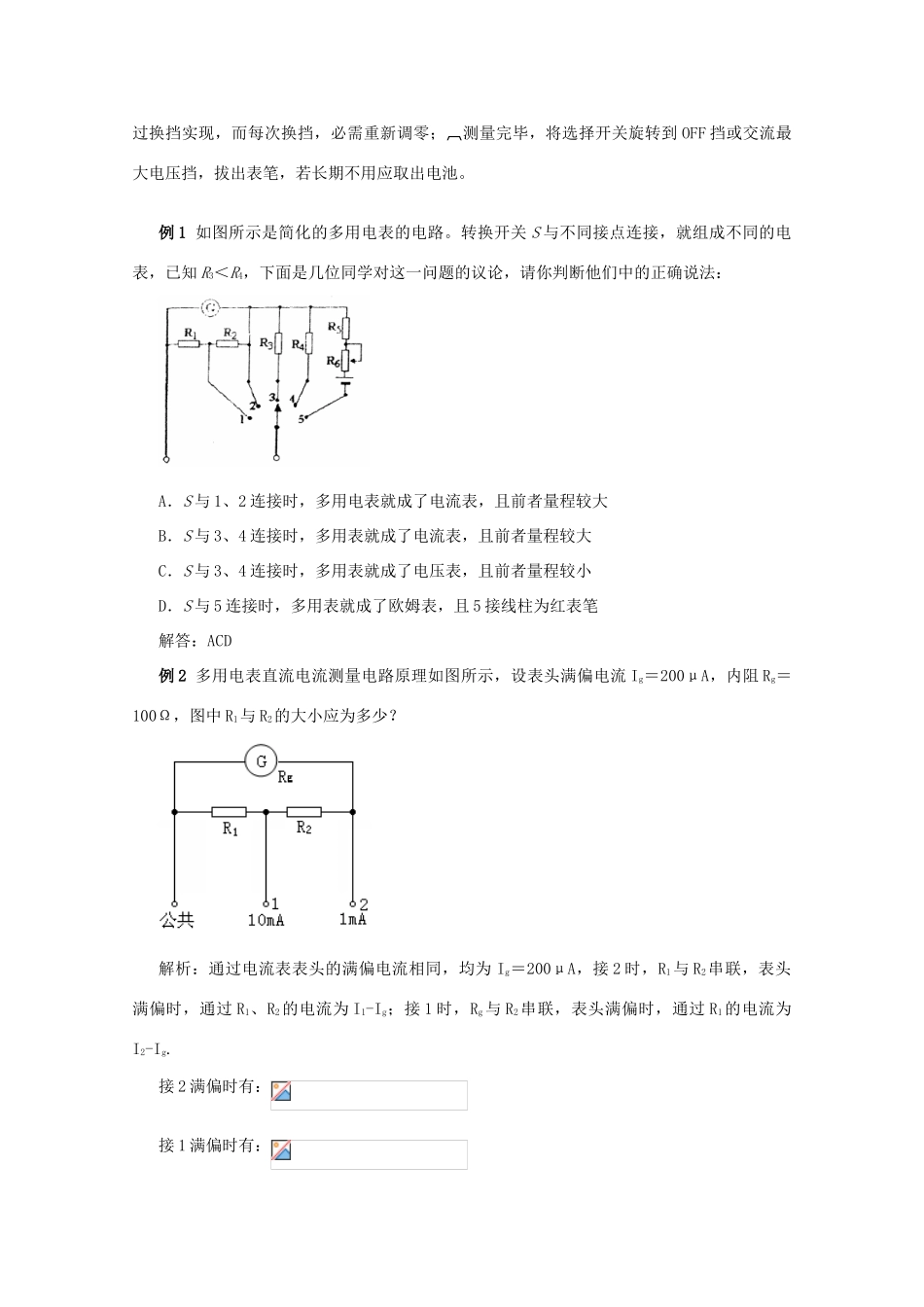

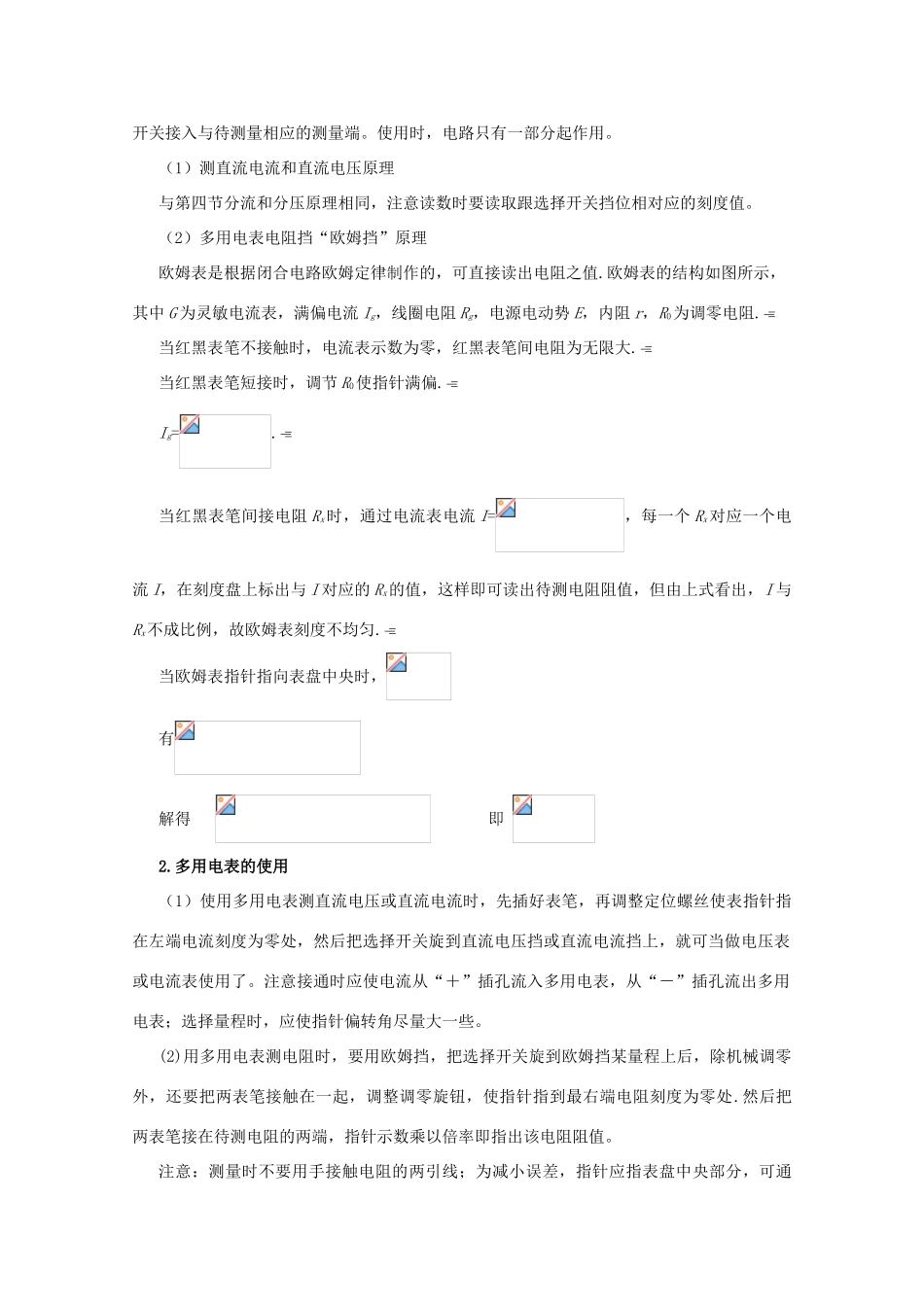

2.8 多用电表（一）内容及解析1、内容：学习使用多用电表，特别是欧姆表的构造和使用方法。2、解析：会改装和使用多用电表，此节是高考的实验考试热点。（二）目标及其解析 理解并掌握欧姆表和多用电表的制作原理。（三）教学问题诊断分析理解欧姆表和多用电表的制作原理。动手操作，学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。（四）、教学支持条件分析投影仪、多用电表（指针式、数字式）、小灯泡、电池、电键、导线（若干）、二极管（五）、教学过程设计1、教学基本流程教师：我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。学生：在练习本上画出改装的原理图。学生代表到黑板上画。师生互动：对学生画的改装原理图进行点评。教师：能否将电流表改装成测量电阻的欧姆表呢？下面我们就来探究这方面的问题。2、教学情景1.多用电表的原理如图是简化的多用电表电路图。它由表头 G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关 S 等部分组成。图中 1、2 为电流测量端，3、4 为电阻测量端，5、6 为电压测量端。测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过转换开关接入与待测量相应的测量端。使用时，电路只有一部分起作用。（1）测直流电流和直流电压原理与第四节分流和分压原理相同，注意读数时要读取跟选择开关挡位相对应的刻度值。（2）多用电表电阻挡“欧姆挡”原理欧姆表是根据闭合电路欧姆定律制作的，可直接读出电阻之值.欧姆表的结构如图所示，其中 G 为灵敏电流表，满偏电流 Ig，线圈电阻 Rg，电源电动势 E，内阻 r，R0为调零电阻.当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大.当红黑表笔短接时，调节 R0使指针满偏.Ig=.当红黑表笔间接电阻 Rx时，通过电流表电流 I=，每一个 Rx对应一个电流 I，在刻度盘上标出与 I 对应的 Rx的值，这样即可读出待测电阻阻值，但由上式看出，I 与Rx不成比例，故欧姆表刻度不均匀.当欧姆表指针指向表盘中央时，有解得 即 2.多用电表的使用（1）使用多用电表测直流电压或直流电流时，先插好表笔，再调整定位螺丝使表指针指在左端电流刻度为零处，然后把选择开关旋到直流电压挡或直流电流挡上，就可当做电压表或电流表使用了。注意接通时应使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表；选择量程时，应使指针偏转角尽量大一些。(2)...
