四川省宜宾市一中高二物理上学期第8周教学设计-人教版高二全册物理教案

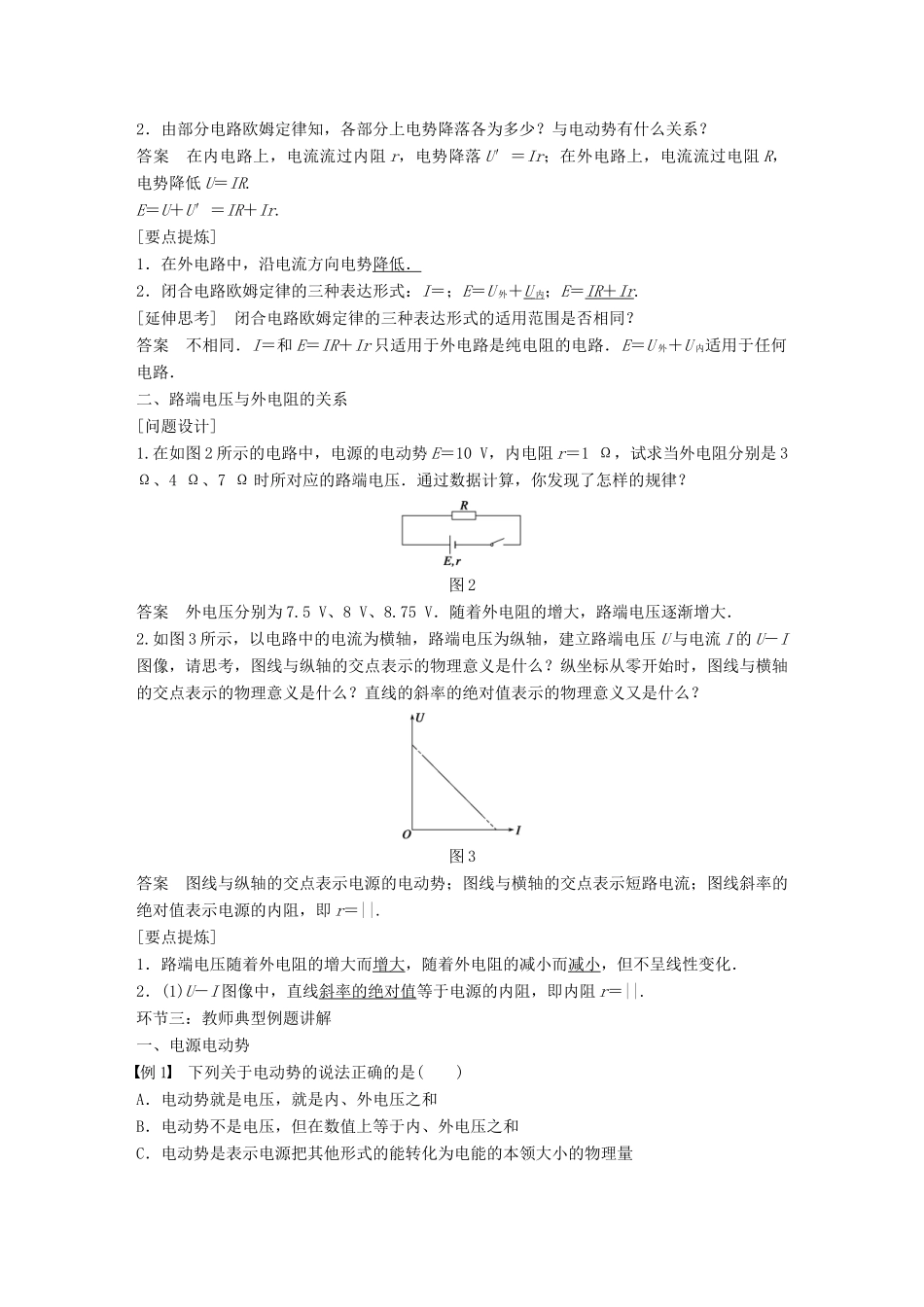

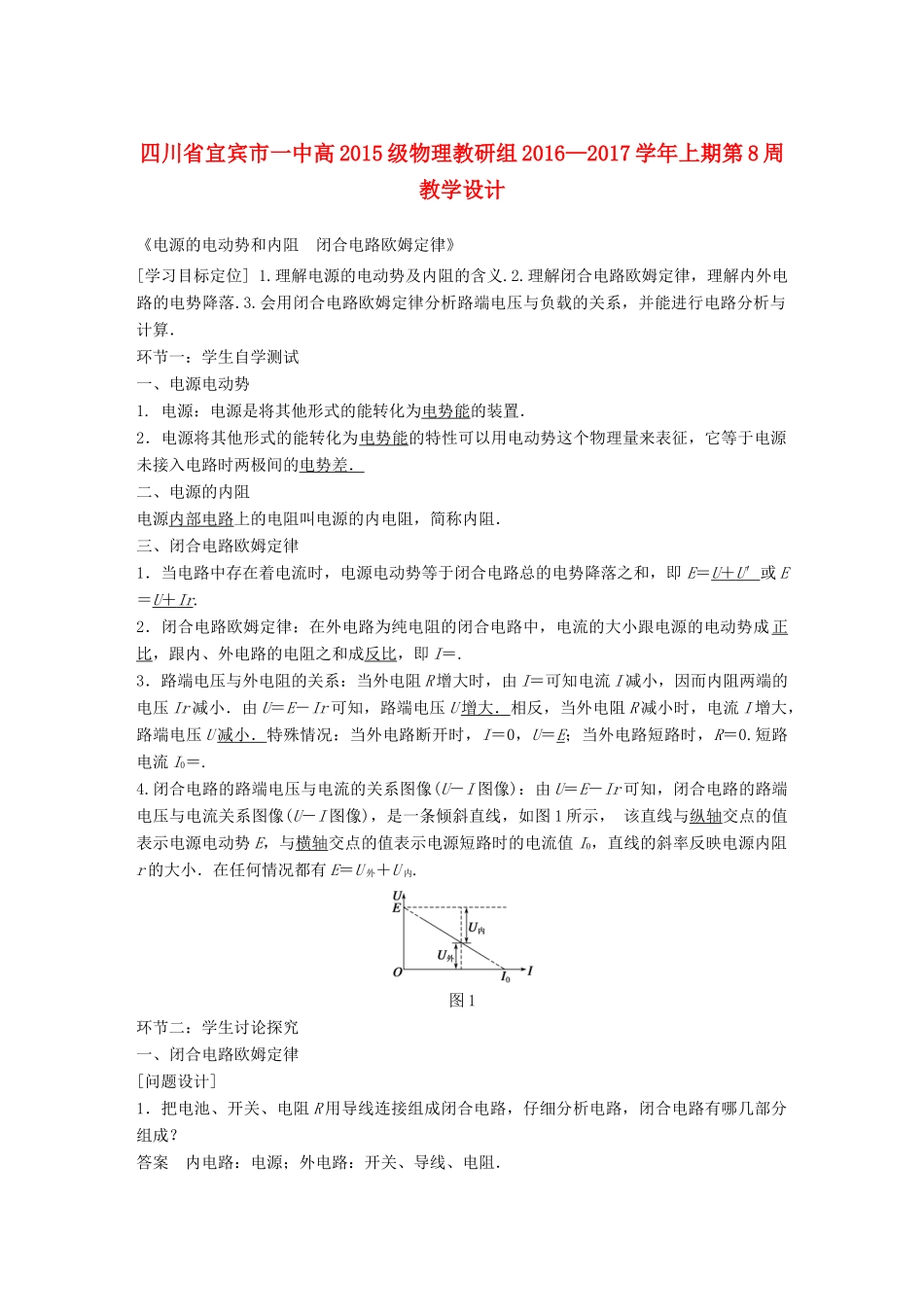

四川省宜宾市一中高 2015 级物理教研组 2016—2017 学年上期第 8 周教学设计《电源的电动势和内阻 闭合电路欧姆定律》[学习目标定位] 1.理解电源的电动势及内阻的含义.2.理解闭合电路欧姆定律，理解内外电路的电势降落.3.会用闭合电路欧姆定律分析路端电压与负载的关系，并能进行电路分析与计算．环节一：学生自学测试一、电源电动势1. 电源：电源是将其他形式的能转化为电势能的装置．2．电源将其他形式的能转化为电势能的特性可以用电动势这个物理量来表征，它等于电源未接入电路时两极间的电势差．二、电源的内阻电源内部电路上的电阻叫电源的内电阻，简称内阻．三、闭合电路欧姆定律1．当电路中存在着电流时，电源电动势等于闭合电路总的电势降落之和，即 E＝U ＋ U ′ 或 E＝U ＋ Ir .2．闭合电路欧姆定律：在外电路为纯电阻的闭合电路中，电流的大小跟电源的电动势成 正比，跟内、外电路的电阻之和成反比，即 I＝.3．路端电压与外电阻的关系：当外电阻 R 增大时，由 I＝可知电流 I 减小，因而内阻两端的电压 Ir 减小．由 U＝E－Ir 可知，路端电压 U 增大．相反，当外电阻 R 减小时，电流 I 增大，路端电压 U 减小．特殊情况：当外电路断开时，I＝0，U＝E；当外电路短路时，R＝0.短路电流 I0＝.4.闭合电路的路端电压与电流的关系图像(U－I 图像)：由 U＝E－Ir 可知，闭合电路的路端电压与电流关系图像(U－I 图像)，是一条倾斜直线，如图 1 所示， 该直线与纵轴交点的值表示电源电动势 E，与横轴交点的值表示电源短路时的电流值 I0，直线的斜率反映电源内阻r 的大小．在任何情况都有 E＝U 外＋U 内.图 1环节二：学生讨论探究一、闭合电路欧姆定律[问题设计]1．把电池、开关、电阻 R 用导线连接组成闭合电路，仔细分析电路，闭合电路有哪几部分组成？答案 内电路：电源；外电路：开关、导线、电阻．2．由部分电路欧姆定律知，各部分上电势降落各为多少？与电动势有什么关系？答案 在内电路上，电流流过内阻 r，电势降落 U′＝Ir；在外电路上，电流流过电阻 R，电势降低 U＝IR.E＝U＋U′＝IR＋Ir.[要点提炼]1．在外电路中，沿电流方向电势降低．2．闭合电路欧姆定律的三种表达形式：I＝；E＝U 外＋U 内；E＝IR ＋ Ir .[延伸思考] 闭合电路欧姆定律的三种表达形式的适用范围是否相同？答案 不相同．I＝和 E＝IR＋Ir 只适用于外电路是纯电阻的电路．E＝U 外＋U 内适用于任...
