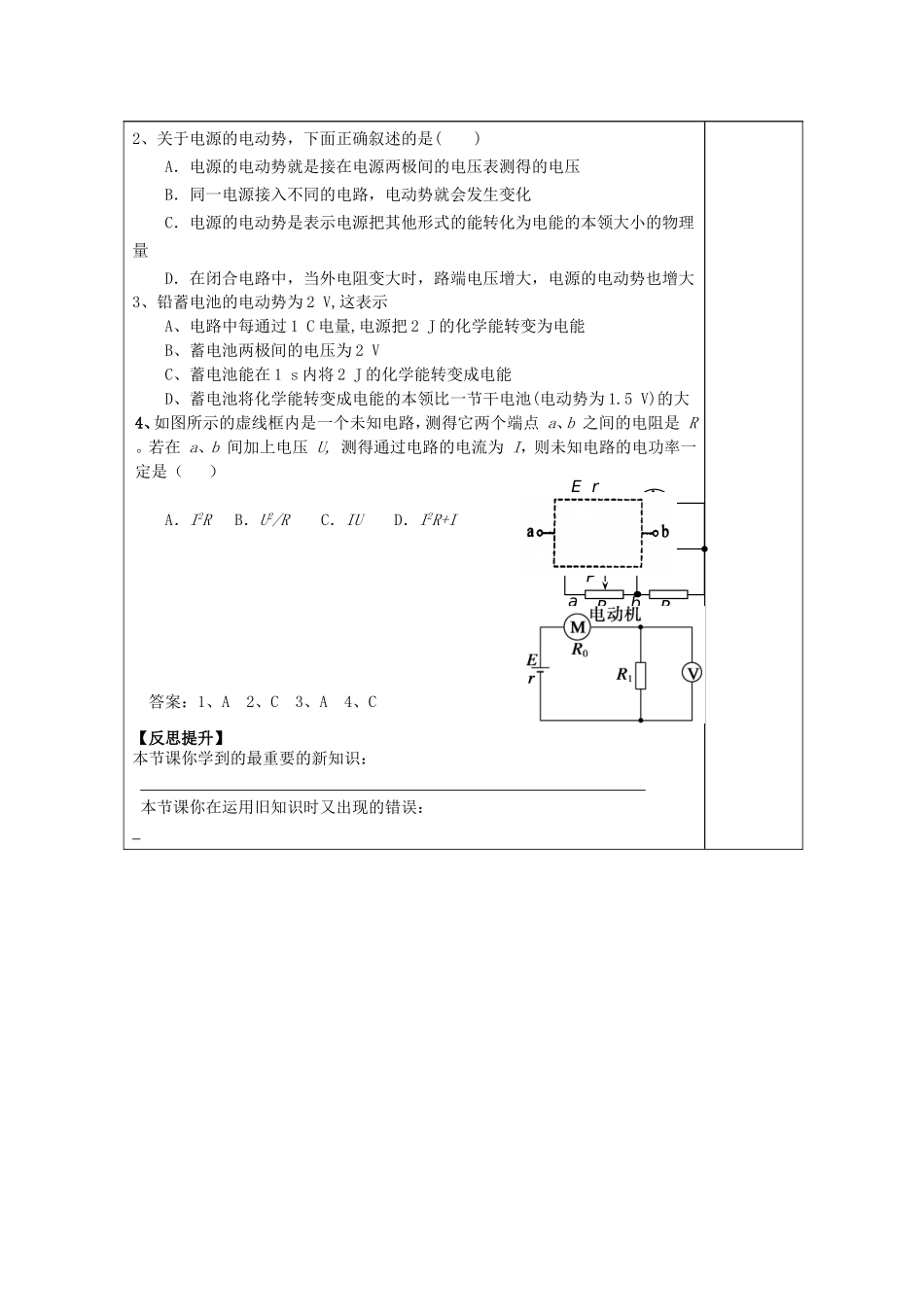

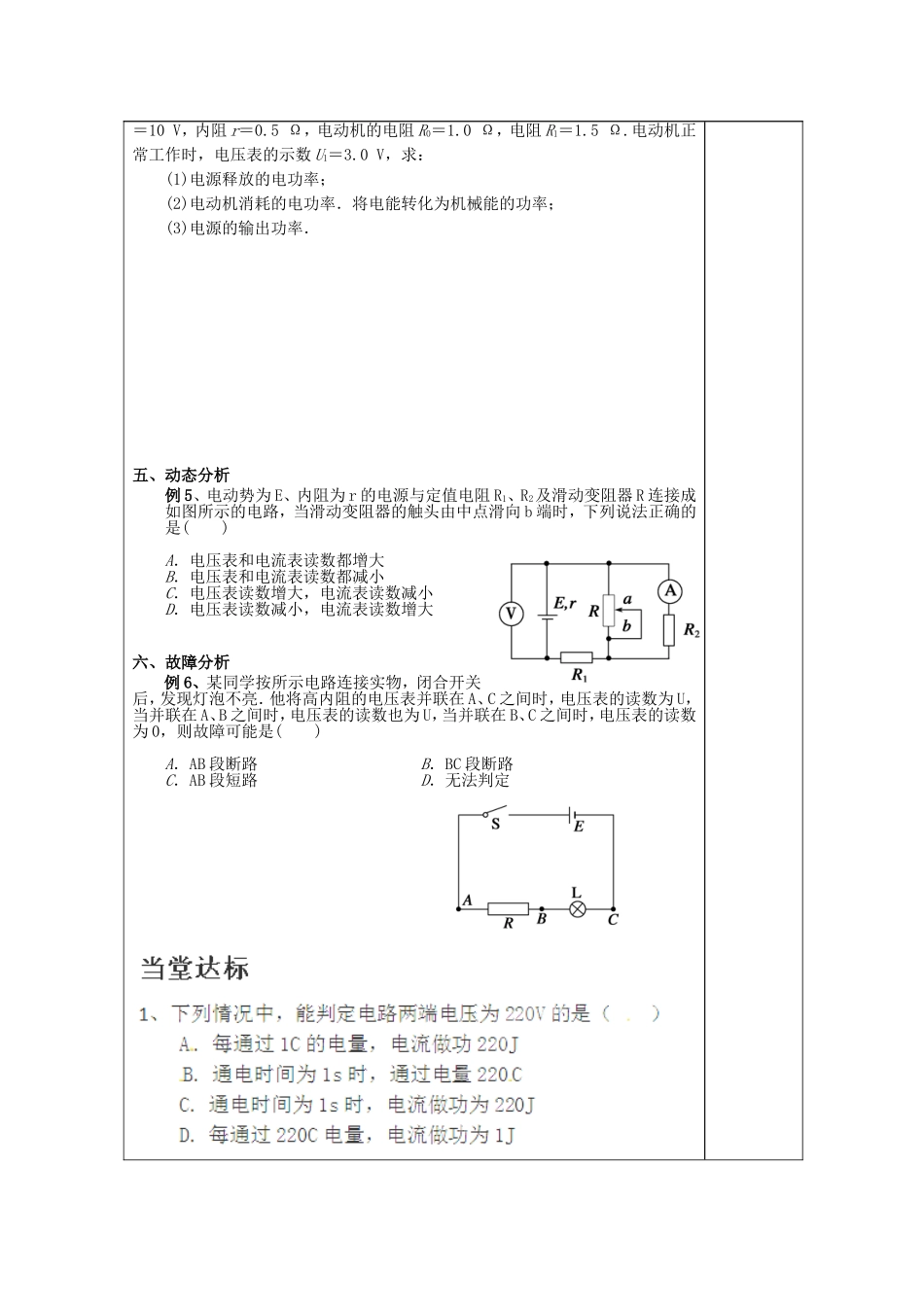

山东省泰安市肥城市第三中学 2014 年高中物理《电路》复习学案 1 新人教版选修 3-1学习内容学 习 指 导即时感悟复习目标：1、电路基本概念2、欧姆定律3、动态分析复习重点：1、 非纯电阻定律2、 动态分析3、 故障分析复习方式：教师引领先复习知识，再精讲例题，最后学生练习巩固 一、电流、电动势例 1．关于电源的电动势，下面正确叙述的是( )A．电源的电动势就是接在电源两极间的电压表测得的电压B．同一电源接入不同的电路，电动势就会发生变化C．电源的电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D．在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大二、非纯电阻定路例 2、某一用直流电动机提升重物的装置如图 2，重物的质量 m=50kg， 稳定电压U=110V，不计各处摩擦，当电动机以 v=0.90m/s 的恒定速度向上提升重物时，电路中的电流强度 I=5A，试计算电动机的线圈电阻是多少？（g=10m/s2）（4Ω）三、欧姆定律例 3、粗细均匀的金属环上 A、B、C、D 四点把其周长分成四等分，如图所示，当A、B 点接入电路中时，圆环消耗的电功率为 P；当 A、D 点接入电路中时，圆环消耗的电功率为：（电源内阻不计）( )A．3P； B．4P/3； C． P； D．3P/4四、电源的功率和效率：例 4、如图所示的电路中，电源电动势 E电动机图 2mU＝10 V，内阻 r＝0.5 Ω，电动机的电阻 R0＝1.0 Ω，电阻 R1＝1.5 Ω.电动机正常工作时，电压表的示数 U1＝3.0 V，求：(1)电源释放的电功率；(2)电动机消耗的电功率．将电能转化为机械能的功率；(3)电源的输出功率．五、动态分析例 5、电动势为 E、内阻为 r 的电源与定值电阻 R1、R2及滑动变阻器 R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向 b 端时，下列说法正确的是( )A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大六、故障分析例 6、某同学按所示电路连接实物，闭合开关后，发现灯泡不亮．他将高内阻的电压表并联在 A、C 之间时，电压表的读数为 U，当并联在 A、B 之间时，电压表的读数也为 U，当并联在 B、C 之间时，电压表的读数为 0，则故障可能是( )A．AB 段断路 B．BC 段断路C．AB 段短路 D．无法判定2、关于电源的电动势，下面正确叙述的是( )A．电源的电动势就是接在电源两极间的电压表测得的电压B．同一电源接入不...
