山东省泰安市肥城市第三中学2014年高中物理《电路》复习学案2 新人教版选修3-1

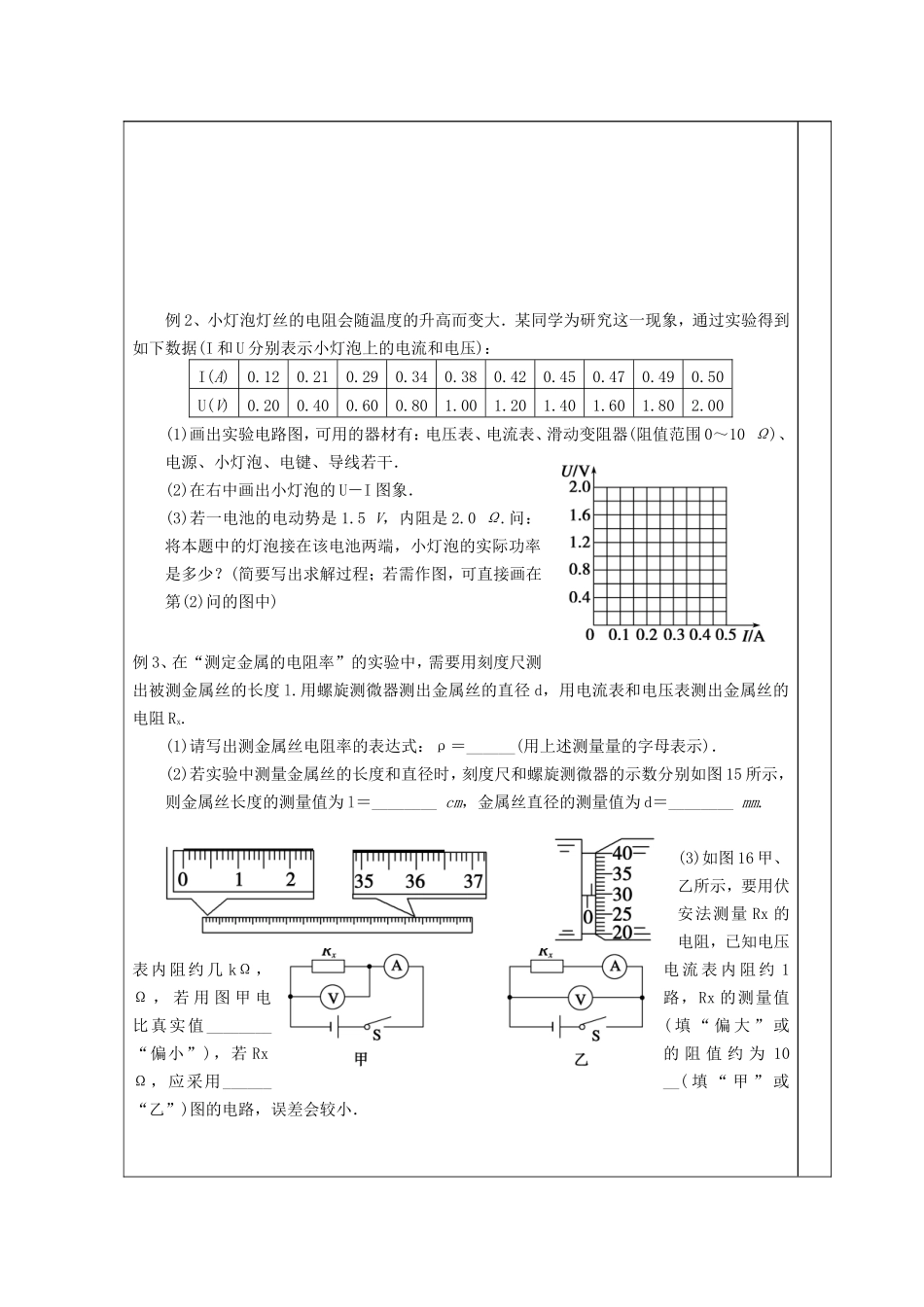

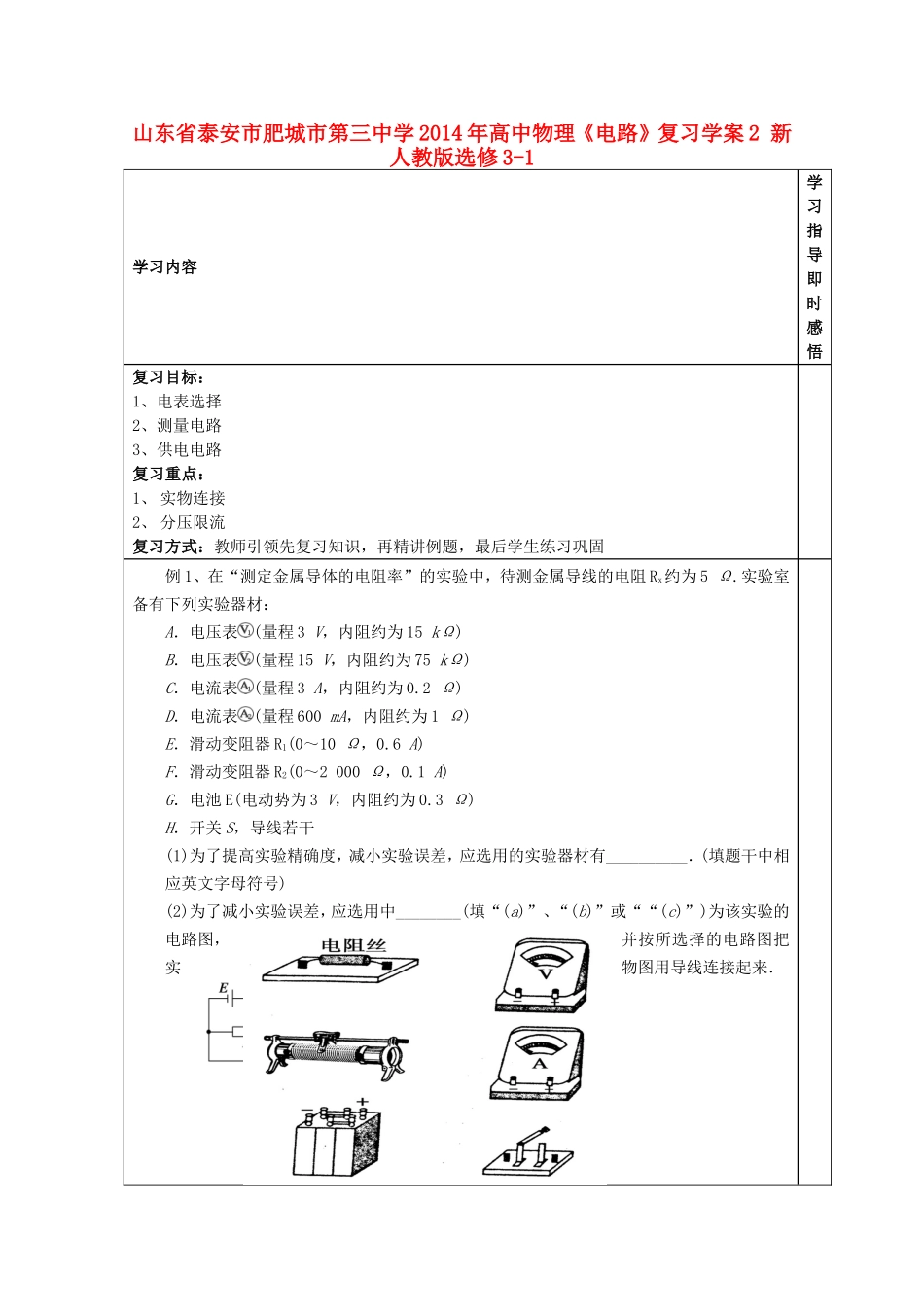

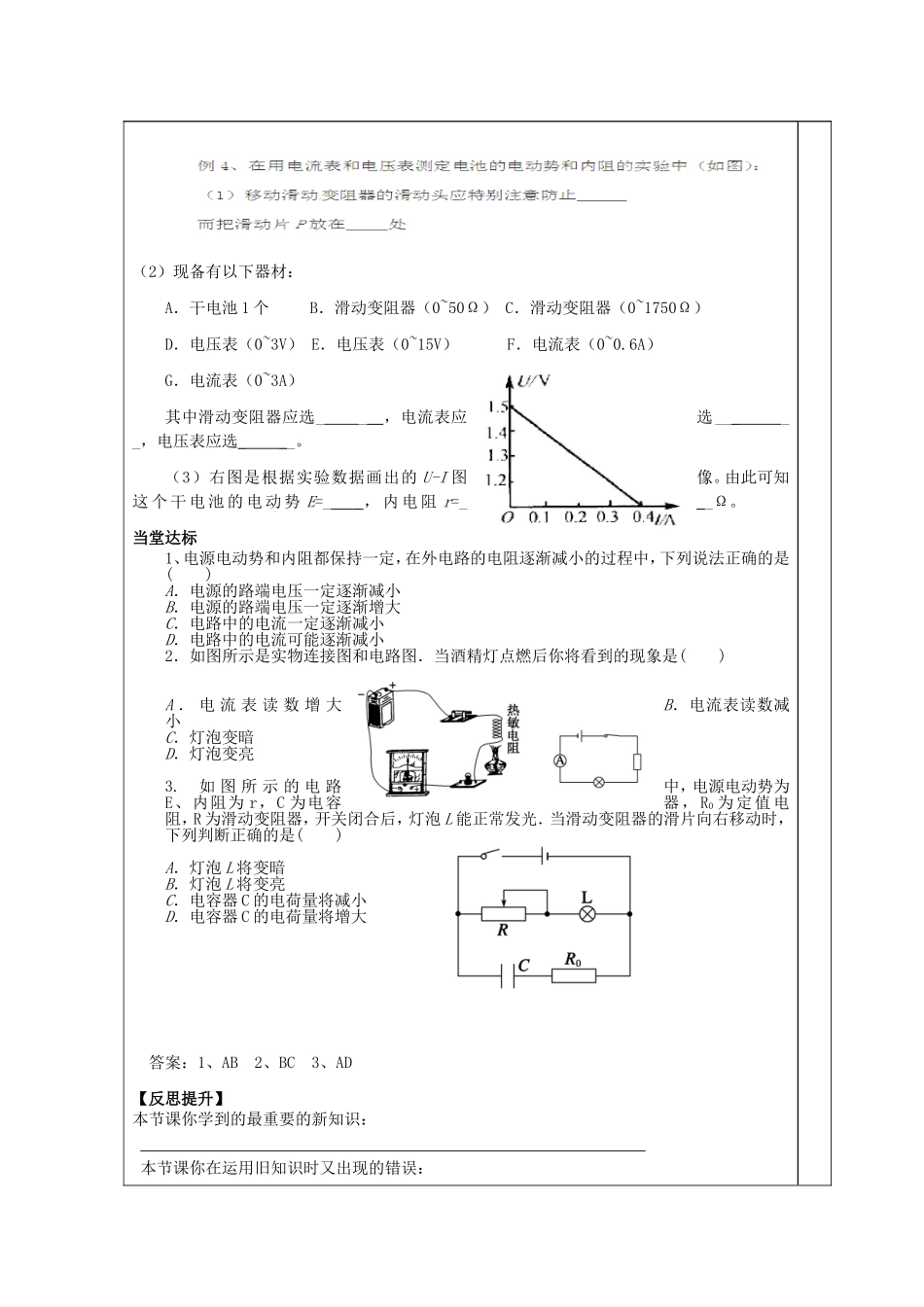

山东省泰安市肥城市第三中学 2014 年高中物理《电路》复习学案 2 新人教版选修 3-1学习内容学习指导即时感悟复习目标：1、电表选择2、测量电路3、供电电路复习重点：1、 实物连接2、 分压限流复习方式：教师引领先复习知识，再精讲例题，最后学生练习巩固 例 1、在“测定金属导体的电阻率”的实验中，待测金属导线的电阻 Rx约为 5 Ω.实验室备有下列实验器材：A．电压表(量程 3 V，内阻约为 15 kΩ)B．电压表(量程 15 V，内阻约为 75 kΩ)C．电流表(量程 3 A，内阻约为 0.2 Ω)D．电流表(量程 600 mA，内阻约为 1 Ω)E．滑动变阻器 R1(0～10 Ω，0.6 A)F．滑动变阻器 R2(0～2 000 Ω，0.1 A)G．电池 E(电动势为 3 V，内阻约为 0.3 Ω)H．开关 S，导线若干(1)为了提高实验精确度，减小实验误差，应选用的实验器材有__________．(填题干中相应英文字母符号)(2)为了减小实验误差，应选用中________(填“(a)”、“(b)”或““(c)”)为该实验的电路图，并按所选择的电路图把实物图用导线连接起来．例 2、小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，通过实验得到如下数据(I 和 U 分别表示小灯泡上的电流和电压)：I(A)0.120.210.290.340.380.420.450.470.490.50U(V)0.200.400.600.801.001.201.40 1.601.802.00(1)画出实验电路图，可用的器材有：电压表、电流表、滑动变阻器(阻值范围 0～10 Ω)、电源、小灯泡、电键、导线若干．(2)在右中画出小灯泡的 U－I 图象．(3)若一电池的电动势是 1.5 V，内阻是 2.0 Ω.问：将本题中的灯泡接在该电池两端，小灯泡的实际功率是多少？(简要写出求解过程；若需作图，可直接画在第(2)问的图中)例 3、在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度 l.用螺旋测微器测出金属丝的直径 d，用电流表和电压表测出金属丝的电阻 Rx.(1)请写出测金属丝电阻率的表达式：ρ＝______(用上述测量量的字母表示)．(2)若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图 15 所示，则金属丝长度的测量值为 l＝________ cm，金属丝直径的测量值为 d＝________ mm.(3)如图 16 甲、乙所示，要用伏安法测量 Rx 的电阻，已知电压表内阻约几 kΩ，电 流 表 内 阻 约 1 Ω ， 若 用 图 甲 电路，Rx 的测量值比真实值 ________( 填 “ 偏 大 ” 或“偏小”)，若 Rx的 阻 值 约 为 10...
