山东省泰安市肥城市第三中学2014年高中物理《稳恒电流》复习学案 新人教版选修3-1

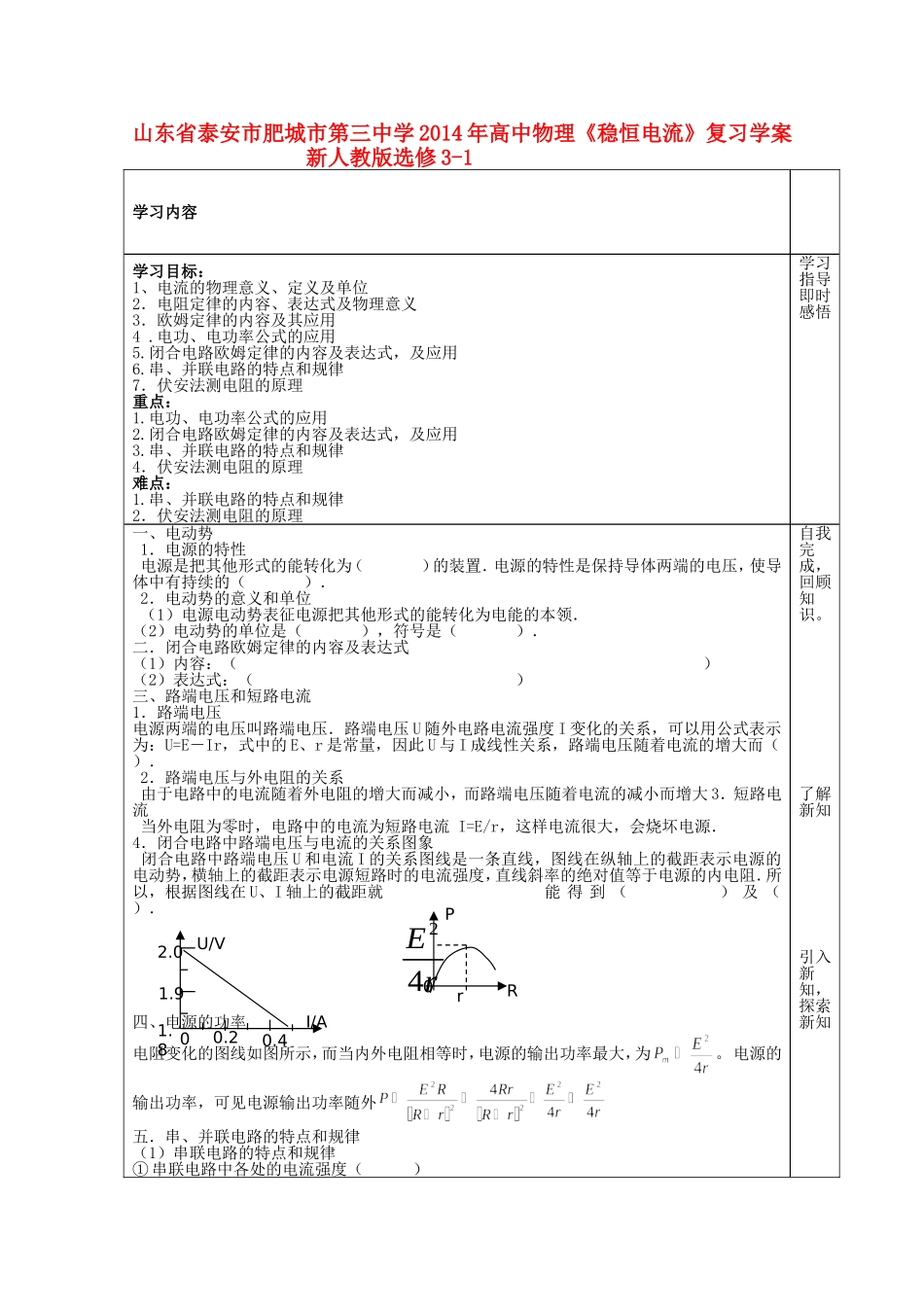

RP24Er0r0.21.81.92.0U/VI/A00.4山东省泰安市肥城市第三中学 2014 年高中物理《稳恒电流》复习学案 新人教版选修 3-1学习内容学习目标：1、电流的物理意义、定义及单位2．电阻定律的内容、表达式及物理意义3．欧姆定律的内容及其应用4 .电功、电功率公式的应用5.闭合电路欧姆定律的内容及表达式，及应用6.串、并联电路的特点和规律7．伏安法测电阻的原理重点：1.电功、电功率公式的应用2.闭合电路欧姆定律的内容及表达式，及应用3.串、并联电路的特点和规律4．伏安法测电阻的原理难点：1.串、并联电路的特点和规律2．伏安法测电阻的原理学习指导即时感悟一、电动势 1．电源的特性 电源是把其他形式的能转化为（ ）的装置．电源的特性是保持导体两端的电压，使导体中有持续的（ ）． 2．电动势的意义和单位 （1）电源电动势表征电源把其他形式的能转化为电能的本领．（2）电动势的单位是（ ），符号是（ ）．二．闭合电路欧姆定律的内容及表达式（1）内容：（ ）（2）表达式：（ ）三、路端电压和短路电流1．路端电压电源两端的电压叫路端电压．路端电压 U 随外电路电流强度 I 变化的关系，可以用公式表示为：U=E－Ir，式中的 E、r 是常量，因此 U 与 I 成线性关系，路端电压随着电流的增大而（ ）． 2．路端电压与外电阻的关系 由于电路中的电流随着外电阻的增大而减小，而路端电压随着电流的减小而增大 3．短路电流 当外电阻为零时，电路中的电流为短路电流 I=E/r，这样电流很大，会烧坏电源．4．闭合电路中路端电压与电流的关系图象 闭合电路中路端电压 U 和电流 I 的关系图线是一条直线，图线在纵轴上的截距表示电源的电动势，横轴上的截距表示电源短路时的电流强度，直线斜率的绝对值等于电源的内电阻．所以，根据图线在 U、I 轴上的截距就能 得 到 （ ） 及 （ ）．四、电源的功率电阻变化的图线如图所示，而当内外电阻相等时，电源的输出功率最大，为。 电源的输出功率，可见电源输出功率随外五．串、并联电路的特点和规律（1）串联电路的特点和规律① 串联电路中各处的电流强度（ ）自我完成，回顾知识。了解新知引入新知，探索新知② 串联电路两端的总电压等于各部分电压（ ）．③ 串联电路的总电阻等于各个导体的电阻（ ），即 R=R1＋R2＋…＋Rn④ 串联电路中各个电阻两端的电压跟它的阻值成（ ） ，即==…==I⑤ 串联电路中各个电阻消耗的功率跟它的阻值成（ ），即==…==I2（...
