山东省泰安市岱岳区徂徕镇第一中学高中物理 闭合电路的欧姆定律同步学案 新人教版选修3-1

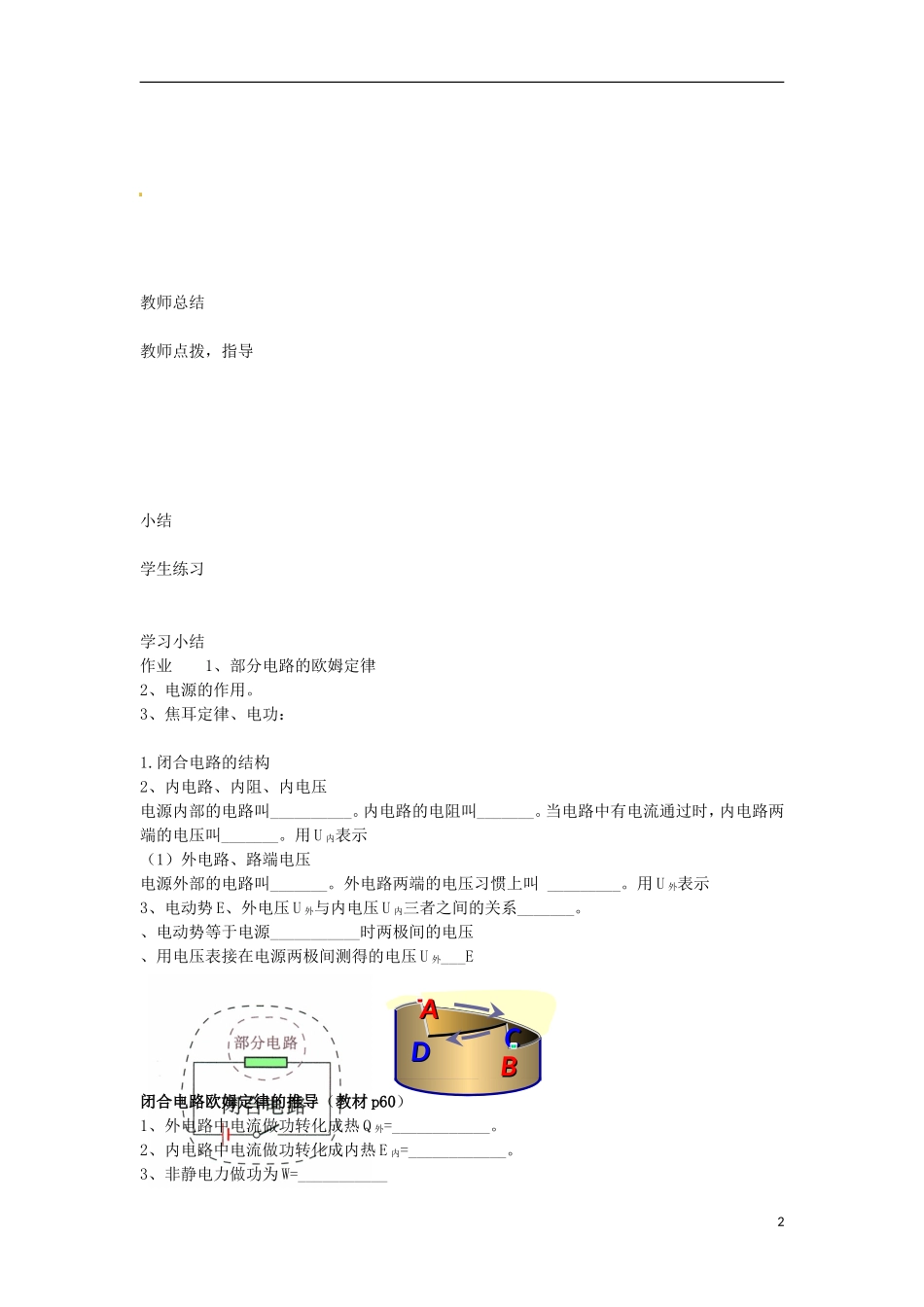

山东省泰安市岱岳区徂徕镇第一中学人教新课标高中物理选修 3-1 闭合电路的欧姆定律同步学案新授课学习目标（1）能够推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和；（2）理解路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题；（3）掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压；（4）熟练应用闭合电路欧姆定律解决有关的电路问题；（5）理解闭合电路的功率表达式，知道闭合电路中能量的转化。重点推导闭合电路欧姆定律，应用定律进行有关讨论；路端电压与负载的关系。难点应用定律进行有关讨论；路端电压与负载的关系教与导学 案备注复习新课教师点拨，指导学生自主学习，并回答1教师总结教师点拨，指导小结学生练习学习小结作业1、部分电路的欧姆定律2、电源的作用。3、焦耳定律、电功：1.闭合电路的结构2、内电路、内阻、内电压 电源内部的电路叫__________。内电路的电阻叫_______。当电路中有电流通过时，内电路两端的电压叫_______。用 U 内表示（1）外电路、路端电压电源外部的电路叫_______。外电路两端的电压习惯上叫 _________。用 U 外表示3、电动势 E、外电压 U 外与内电压 U 内三者之间的关系_______。、电动势等于电源___________时两极间的电压、用电压表接在电源两极间测得的电压 U 外___E闭合电路欧姆定律的推导（教材 p60）1、外电路中电流做功转化成热 Q 外=____________。2、内电路中电流做功转化成内热 E 内=____________。3、非静电力做功为 W=___________2BBDDAACC根据能量守恒定律，有 W=E 内+E 外，所以 EIt=_______________整理得 E=即 I=二、路端电压与负载的关系1、 路端电压 U：他是外电路上总的电势降落。负载 R:电路中消耗电能的元件。2、 路端电压与外电阻的关系根据 U=E-Ir、I=可知：当 R_____时，U 增大，当 R_____时，U 减小当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____例 1、在图 1 中 R1=14Ω,R2=9Ω.当开关处于位置 1时，电流表读数 I1=0.2A;当开关处于位置 2 时，电流表读数 I2=0.3A.求电源的电动势 E 和内电阻 r。3V 1Ω例 2、如图2 所示，当滑动变阻器 R3的滑片 C 向 B 方向移动时，电路中各电表示数如何变化？（电表内阻对电路的影响不计）看书 60 页小组讨论，培养、锻炼学生的思...
