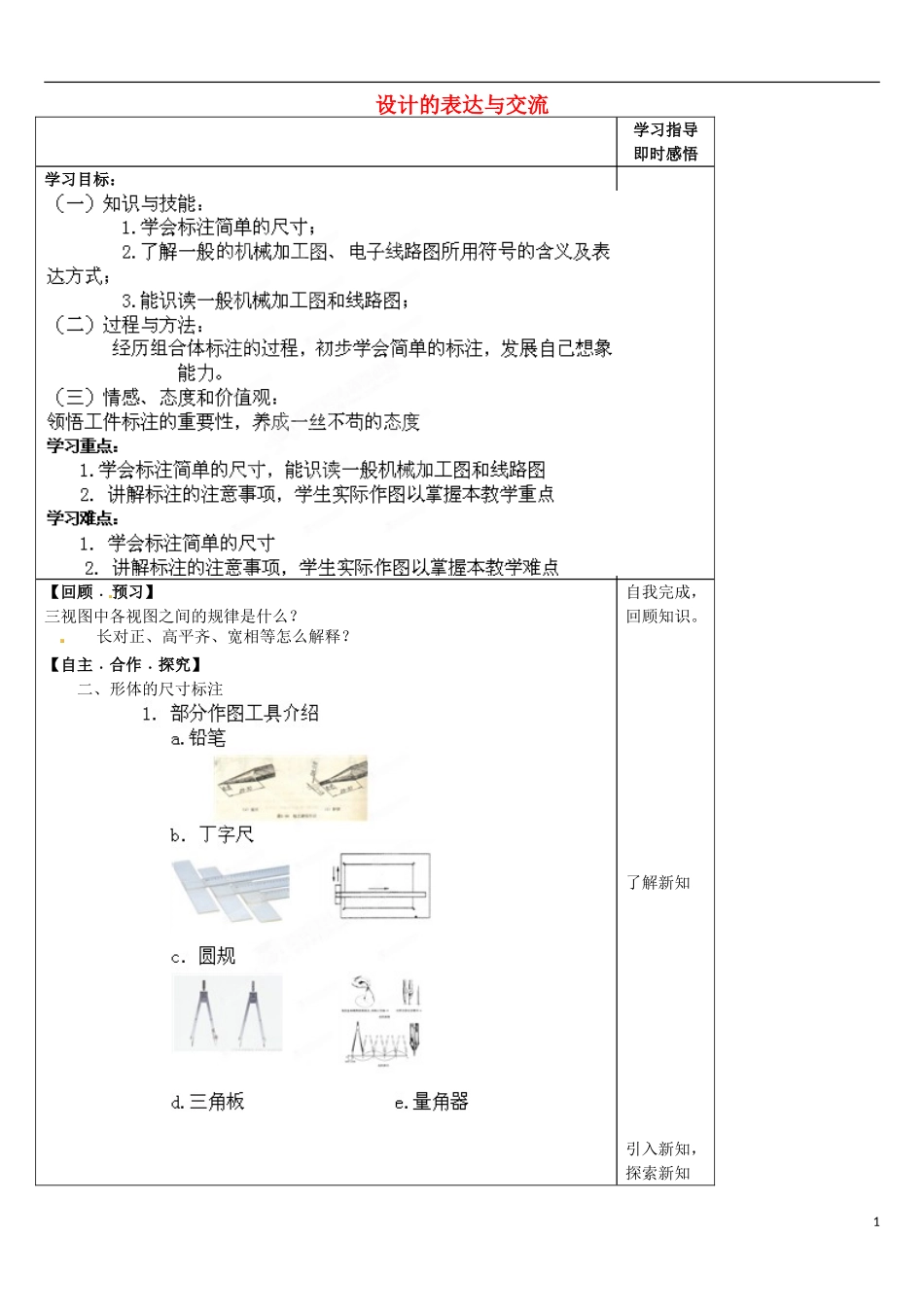

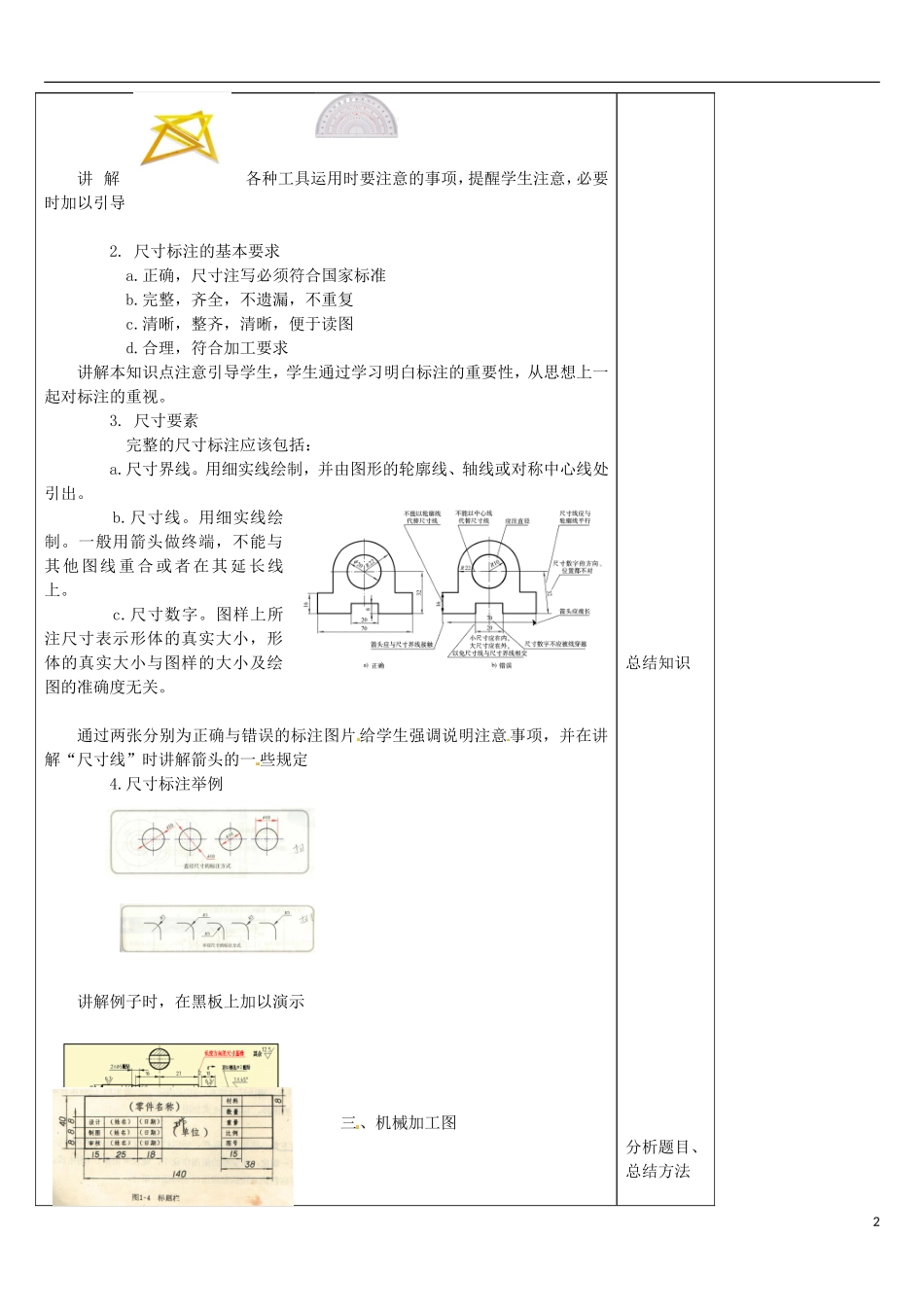

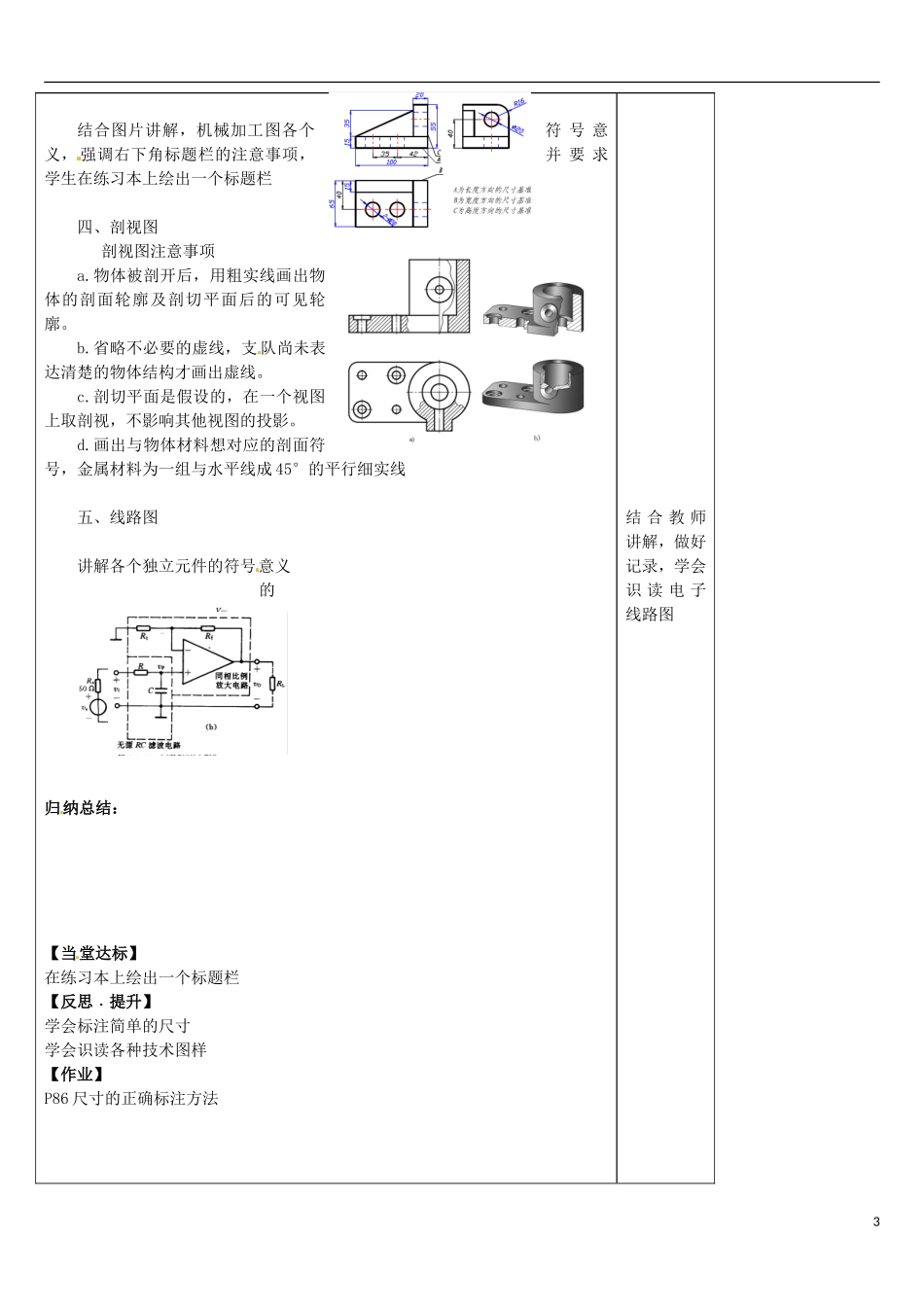

设计的表达与交流学习指导即时感悟学习目标： 【回顾﹒预习】三视图中各视图之间的规律是什么？ 长对正、高平齐、宽相等怎么解释？【自主﹒合作﹒探究】二、形体的尺寸标注自我完成，回顾知识。了解新知引入新知，探索新知1讲 解各种工具运用时要注意的事项，提醒学生注意，必要时加以引导2. 尺寸标注的基本要求a.正确，尺寸注写必须符合国家标准 b.完整，齐全，不遗漏，不重复 c.清晰，整齐，清晰，便于读图 d.合理，符合加工要求讲解本知识点注意引导学生，学生通过学习明白标注的重要性，从思想上一起对标注的重视。 3. 尺寸要素完整的尺寸标注应该包括： a.尺寸界线。用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。 b.尺寸线。用细实线绘制。一般用箭头做终端，不能与其他图线重合或者在其延长线上。 c.尺寸数字。图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。通过两张分别为正确与错误的标注图片 给学生强调说明注意 事项，并在讲解“尺寸线”时讲解箭头的一 些规定 4.尺寸标注举例讲解例子时，在黑板上加以演示三、机械加工图总结知识分析题目、总结方法2结合图片讲解，机械加工图各个符 号 意义， 强调右下角标题栏的注意事项，并 要 求学生在练习本上绘出一个标题栏四、剖视图剖视图注意事项a.物体被剖开后，用粗实线画出物体的剖面轮廓及剖切平面后的可见轮廓。b.省略不必要的虚线，支 队尚未表达清楚的物体结构才画出虚线。c.剖切平面是假设的，在一个视图上取剖视，不影响其他视图的投影。d.画出与物体材料想对应的剖面符号，金属材料为一组与水平线成 45°的平行细实线五、线路图讲解各个独立元件的符号意义的归纳总结：【当堂达标】在练习本上绘出一个标题栏【反思﹒提升】学会标注简单的尺寸学会识读各种技术图样【作业】P86 尺寸的正确标注方法结 合 教 师讲解，做好记录，学会识 读 电 子线路图34
