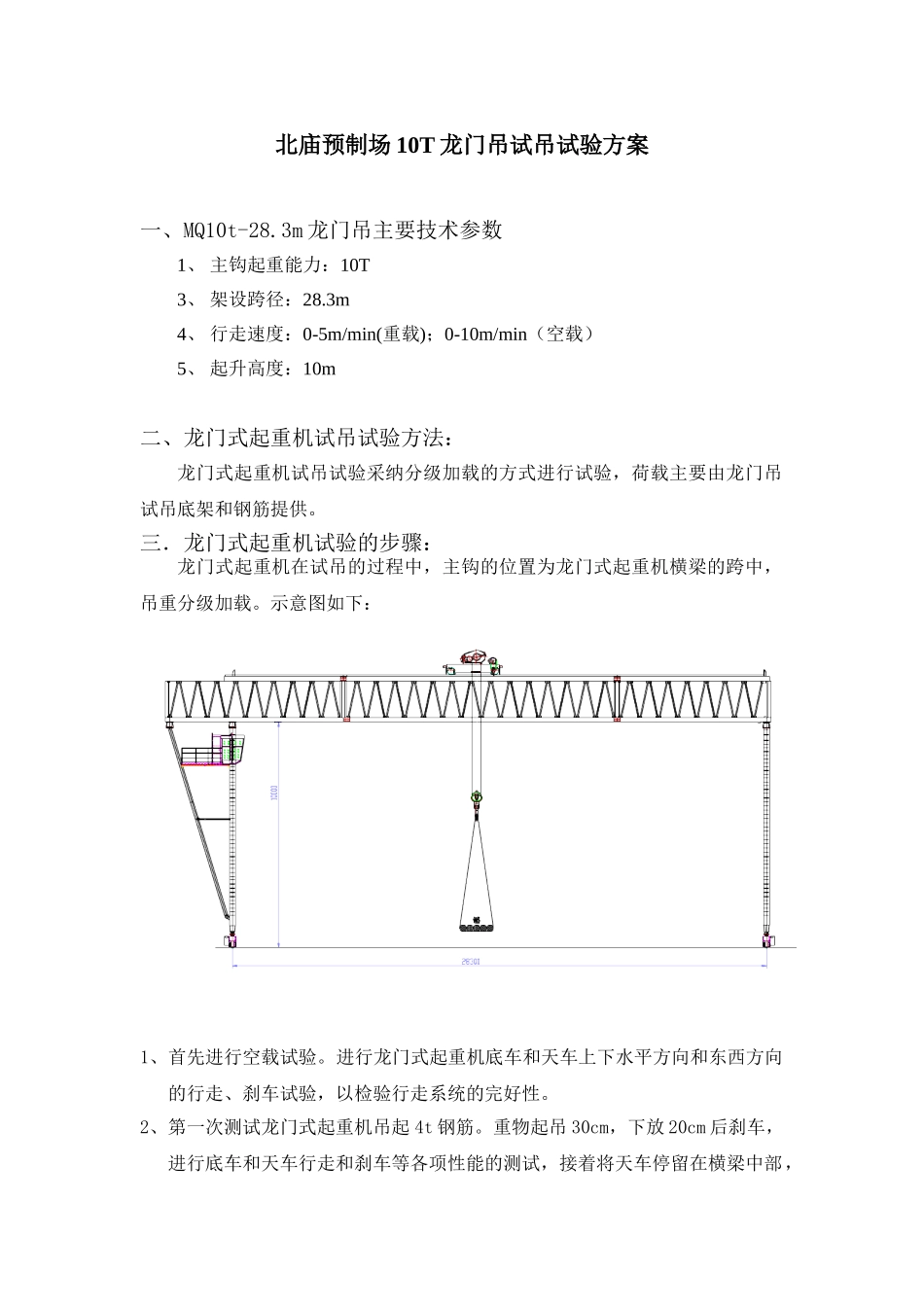

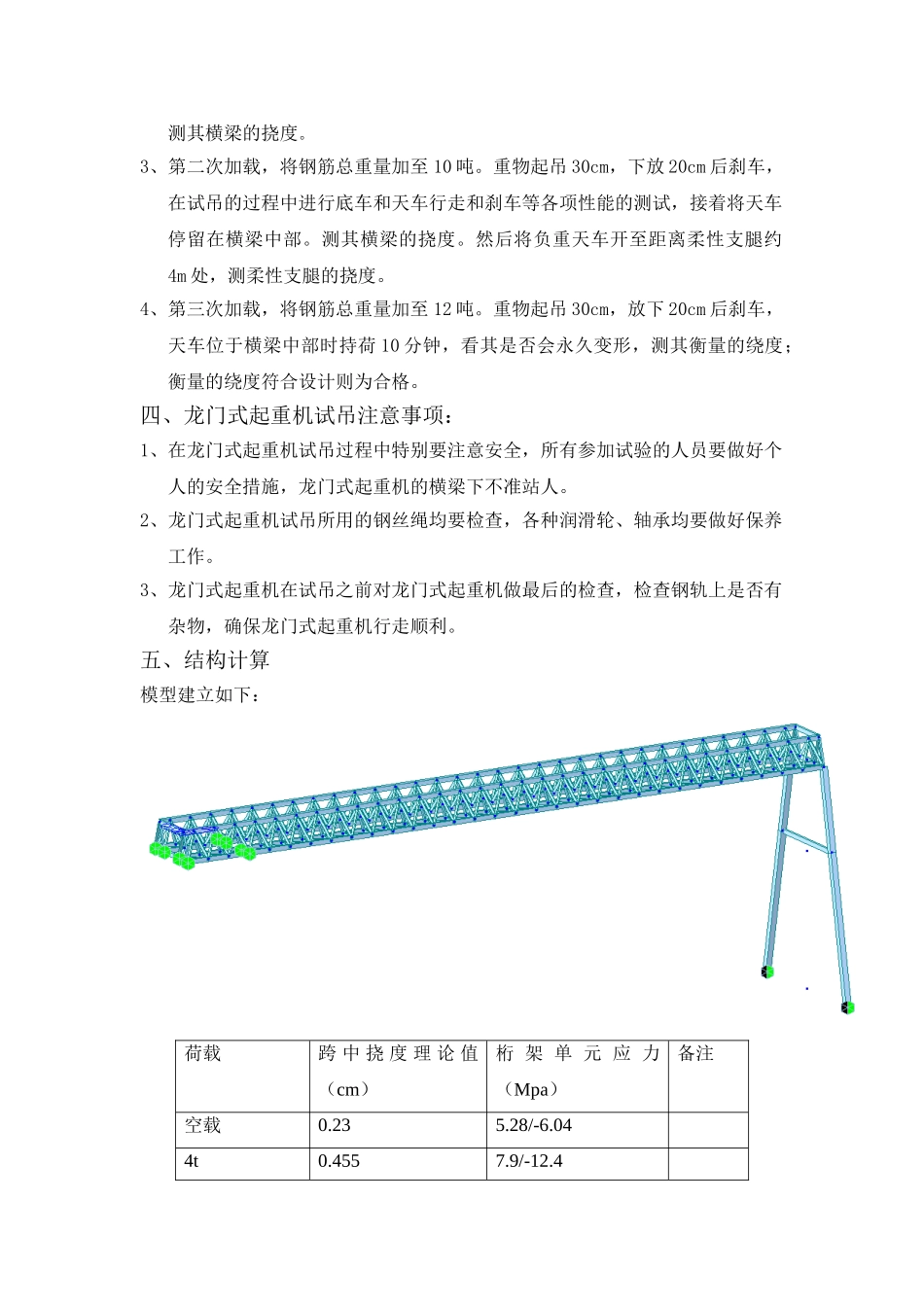

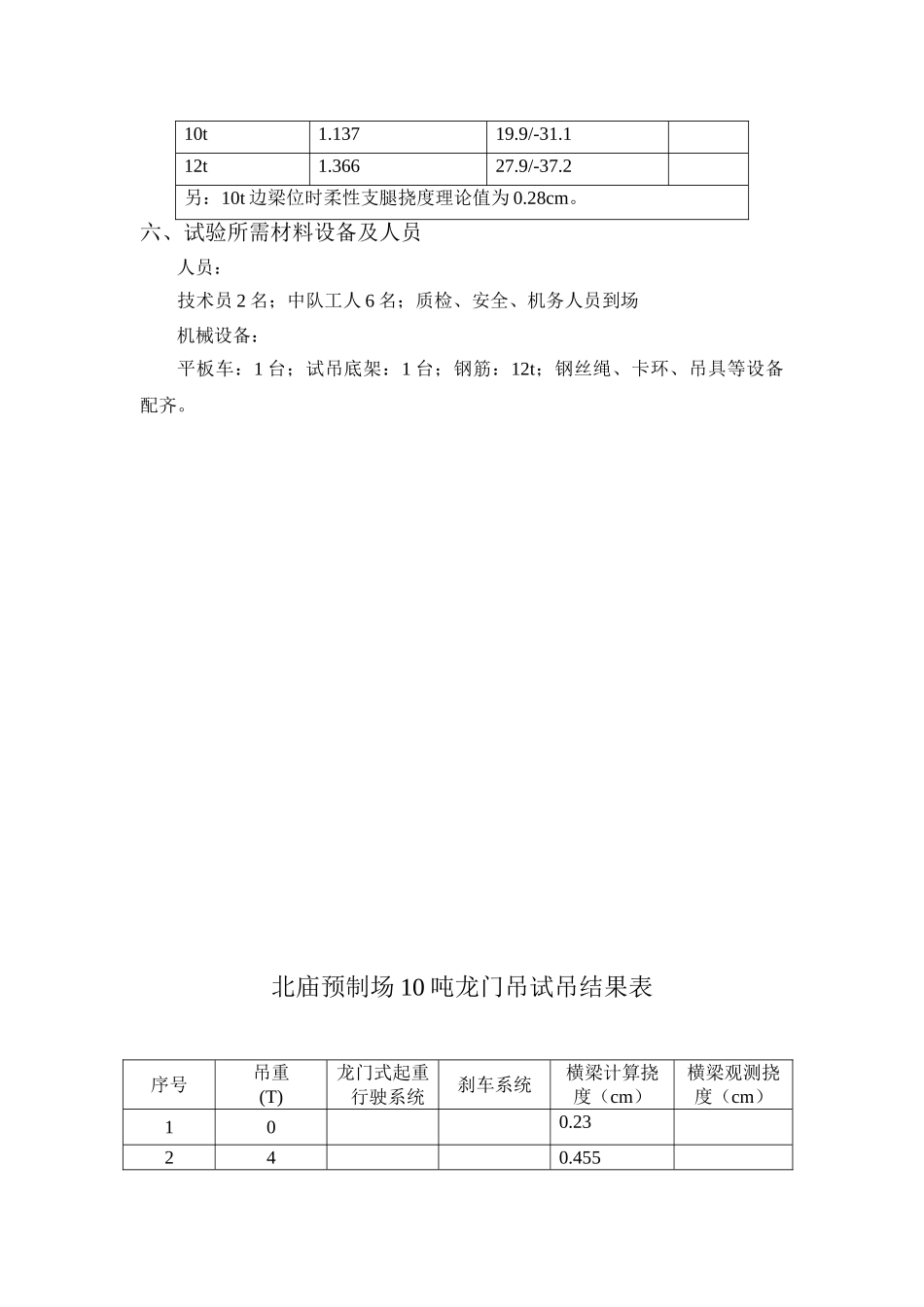

北庙预制场 10T 龙门吊试吊试验方案一、MQ10t-28.3m 龙门吊主要技术参数1、 主钩起重能力：10T3、 架设跨径：28.3m4、 行走速度：0-5m/min(重载)；0-10m/min（空载）5、 起升高度：10m二、龙门式起重机试吊试验方法：龙门式起重机试吊试验采纳分级加载的方式进行试验，荷载主要由龙门吊试吊底架和钢筋提供。三．龙门式起重机试验的步骤：龙门式起重机在试吊的过程中，主钩的位置为龙门式起重机横梁的跨中，吊重分级加载。示意图如下：1、首先进行空载试验。进行龙门式起重机底车和天车上下水平方向和东西方向的行走、刹车试验，以检验行走系统的完好性。2、第一次测试龙门式起重机吊起 4t 钢筋。重物起吊 30cm，下放 20cm 后刹车，进行底车和天车行走和刹车等各项性能的测试，接着将天车停留在横梁中部，测其横梁的挠度。3、第二次加载，将钢筋总重量加至 10 吨。重物起吊 30cm，下放 20cm 后刹车，在试吊的过程中进行底车和天车行走和刹车等各项性能的测试，接着将天车停留在横梁中部。测其横梁的挠度。然后将负重天车开至距离柔性支腿约4m 处，测柔性支腿的挠度。4、第三次加载，将钢筋总重量加至 12 吨。重物起吊 30cm，放下 20cm 后刹车，天车位于横梁中部时持荷 10 分钟，看其是否会永久变形，测其衡量的绕度；衡量的绕度符合设计则为合格。四、龙门式起重机试吊注意事项：1、在龙门式起重机试吊过程中特别要注意安全，所有参加试验的人员要做好个人的安全措施，龙门式起重机的横梁下不准站人。2、龙门式起重机试吊所用的钢丝绳均要检查，各种润滑轮、轴承均要做好保养工作。3、龙门式起重机在试吊之前对龙门式起重机做最后的检查，检查钢轨上是否有杂物，确保龙门式起重机行走顺利。五、结构计算模型建立如下：荷载跨 中 挠 度 理 论 值（cm）桁 架 单 元 应 力（Mpa）备注空载0.235.28/-6.044t0.4557.9/-12.410t1.13719.9/-31.112t1.36627.9/-37.2另：10t 边梁位时柔性支腿挠度理论值为 0.28cm。六、试验所需材料设备及人员人员：技术员 2 名；中队工人 6 名；质检、安全、机务人员到场机械设备：平板车：1 台；试吊底架：1 台；钢筋：12t；钢丝绳、卡环、吊具等设备配齐。 北庙预制场 10 吨龙门吊试吊结果表序号吊重(T)龙门式起重行驶系统刹车系统横梁计算挠度（cm）横梁观测挠度（cm）100.23240.4553101.1374121.366实验结果：测量组：技术室：安全办：机材室：项目负责：
