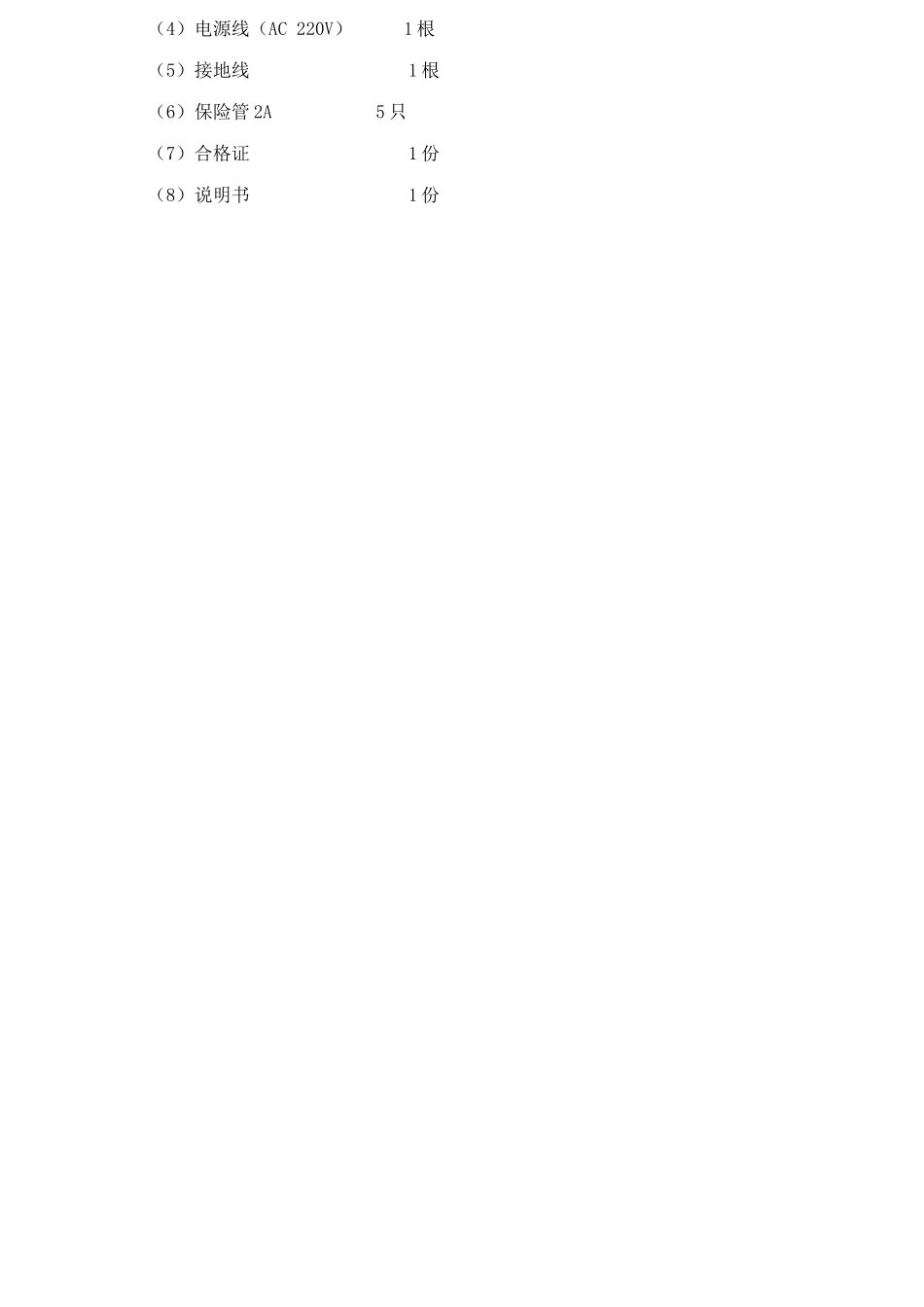

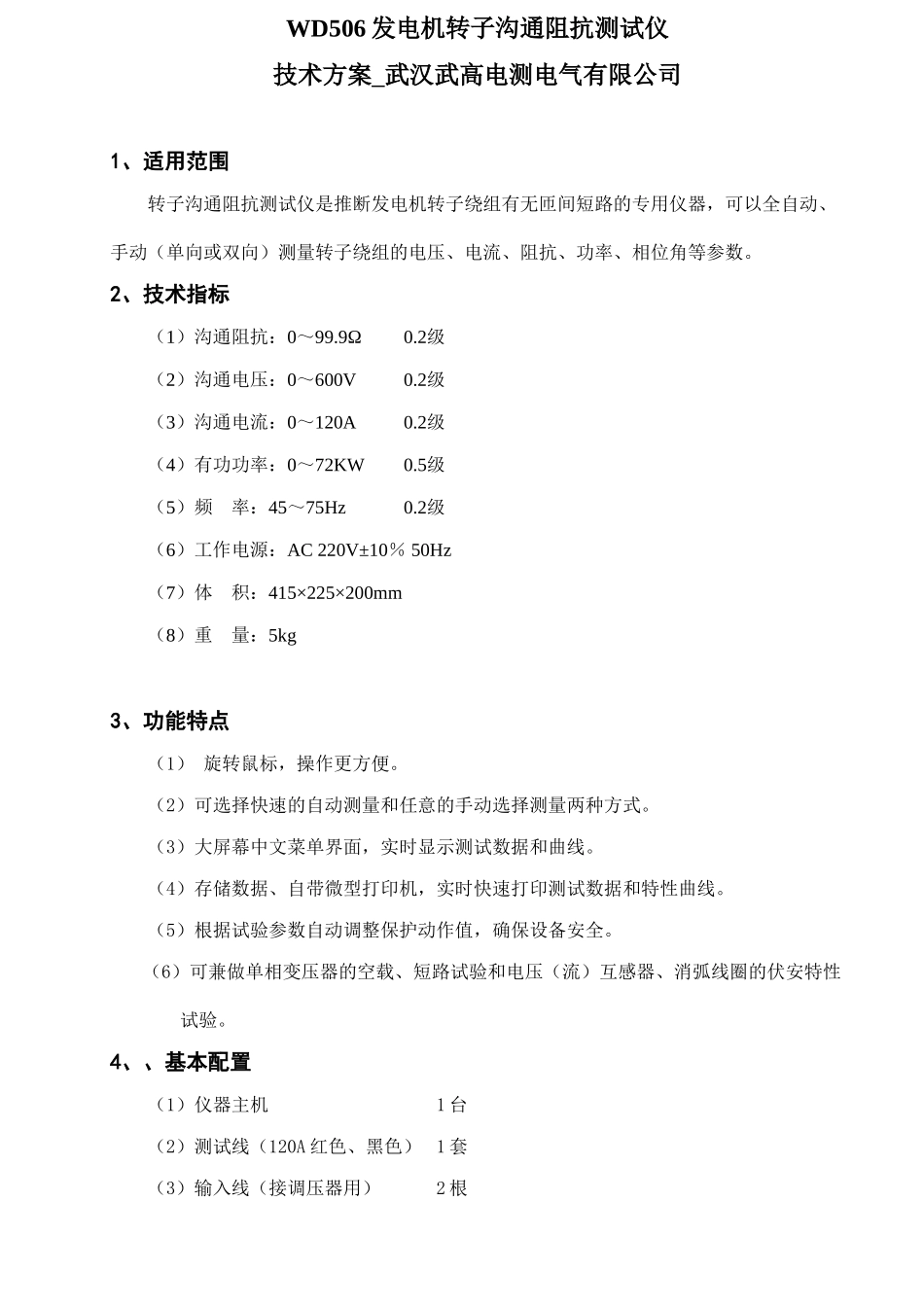

WD506 发电机转子沟通阻抗测试仪技术方案_武汉武高电测电气有限公司1、适用范围转子沟通阻抗测试仪是推断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。2、技术指标（1）沟通阻抗：0～99.9Ω0.2级 （2）沟通电压：0～600V0.2级（3）沟通电流：0～120A0.2级（4）有功功率：0～72KW0.5级（5）频 率：45～75Hz0.2级（6）工作电源：AC 220V±10％ 50Hz （7）体 积：415×225×200mm（8）重 量：5kg3、功能特点（1） 旋转鼠标，操作更方便。（2）可选择快速的自动测量和任意的手动选择测量两种方式。（3）大屏幕中文菜单界面，实时显示测试数据和曲线。（4）存储数据、自带微型打印机，实时快速打印测试数据和特性曲线。（5）根据试验参数自动调整保护动作值，确保设备安全。（6）可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。4、、基本配置（1）仪器主机 1 台（2）测试线（120A 红色、黑色）1 套（3）输入线（接调压器用）2 根（4）电源线（AC 220V） 1 根（5）接地线 1 根（6）保险管 2A 5 只（7）合格证 1 份（8）说明书 1 份
