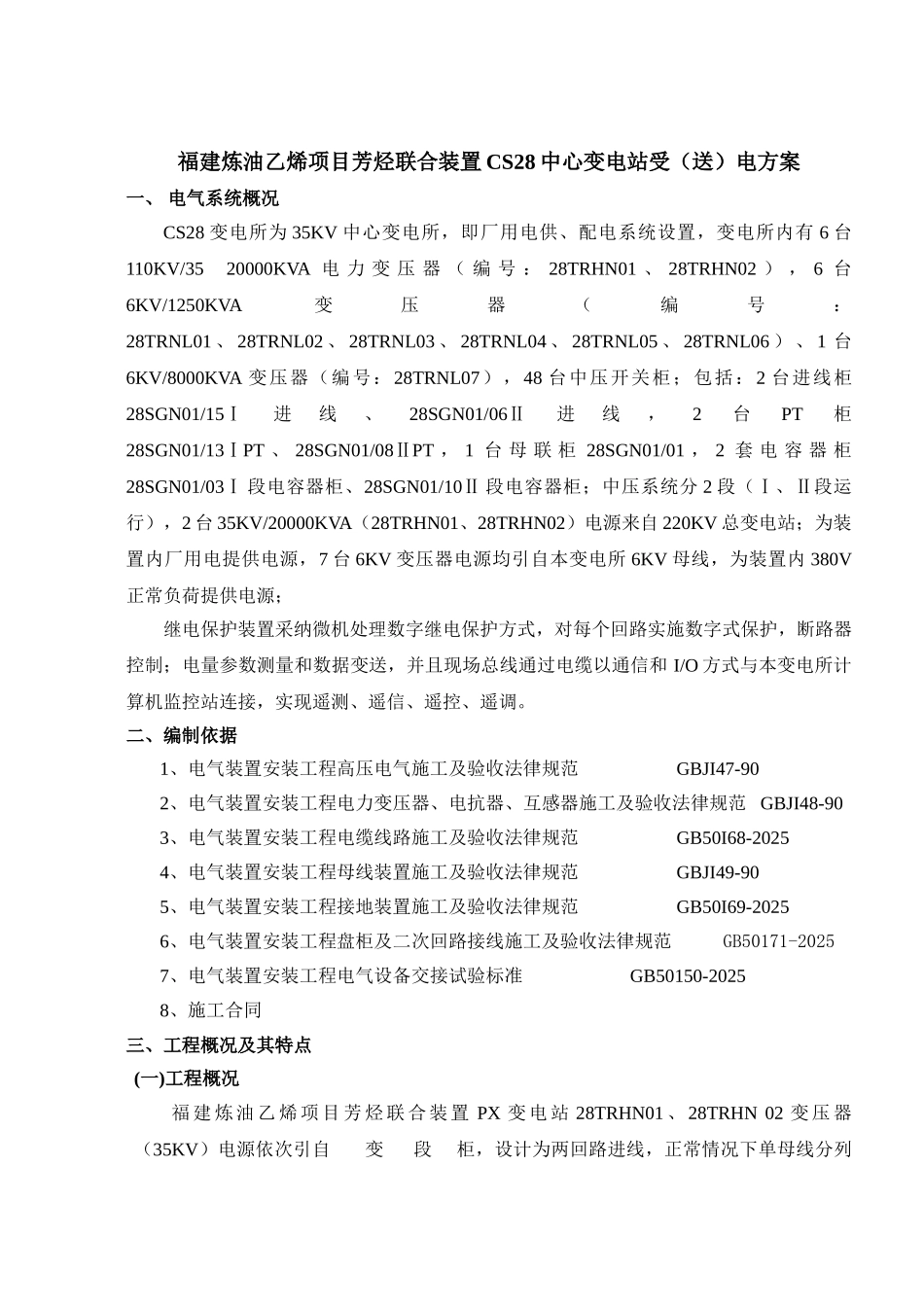

福建炼油乙烯项目芳烃联合装置 CS28 中心变电站受（送）电方案一、 电气系统概况CS28 变电所为 35KV 中心变电所，即厂用电供、配电系统设置，变电所内有 6 台110KV/35 20000KVA 电 力 变 压 器 （ 编 号 ： 28TRHN01 、 28TRHN02 ） ， 6 台6KV/1250KVA变压器（编号：28TRNL01 、 28TRNL02 、 28TRNL03 、 28TRNL04 、 28TRNL05 、 28TRNL06 ） 、 1 台6KV/8000KVA 变压器（编号：28TRNL07），48 台中压开关柜；包括：2 台进线柜28SGN01/15Ⅰ进线、28SGN01/06Ⅱ进线，2台PT柜28SGN01/13ⅠPT 、 28SGN01/08ⅡPT ， 1 台 母 联 柜 28SGN01/01 ， 2 套 电 容 器 柜28SGN01/03Ⅰ 段电容器柜、28SGN01/10Ⅱ 段电容器柜；中压系统分 2 段（Ⅰ、Ⅱ段运行），2 台 35KV/20000KVA（28TRHN01、28TRHN02）电源来自 220KV 总变电站；为装置内厂用电提供电源，7 台 6KV 变压器电源均引自本变电所 6KV 母线，为装置内 380V正常负荷提供电源；继电保护装置采纳微机处理数字继电保护方式，对每个回路实施数字式保护，断路器控制；电量参数测量和数据变送，并且现场总线通过电缆以通信和 I/O 方式与本变电所计算机监控站连接，实现遥测、遥信、遥控、遥调。二、编制依据1、电气装置安装工程高压电气施工及验收法律规范 GBJI47-902、电气装置安装工程电力变压器、电抗器、互感器施工及验收法律规范 GBJI48-903、电气装置安装工程电缆线路施工及验收法律规范 GB50I68-20254、电气装置安装工程母线装置施工及验收法律规范 GBJI49-905、电气装置安装工程接地装置施工及验收法律规范 GB50I69-20256、电气装置安装工程盘柜及二次回路接线施工及验收法律规范 GB50171-20257、电气装置安装工程电气设备交接试验标准 GB50150-20258、施工合同三、工程概况及其特点(一)工程概况福 建 炼 油 乙 烯 项 目 芳 烃 联 合 装 置 PX 变 电 站 28TRHN01 、 28TRHN 02 变 压 器（35KV）电源依次引自 变 段 柜，设计为两回路进线，正常情况下单母线分列运行，当某一段电源发生故障时，通过母联备自投由另一段带全部负荷，若某一段需要倒负荷或检修时，按设计要求进行操作，本变电所共有高压柜 48 台、变压器 9 台、低压开关柜 94 台，采纳微机综合自动化进行监控管理，自动化程度较高。 (二)工程特点系统较为复杂，参加的单位多，内部协调的工作量较大，为此专门成...
