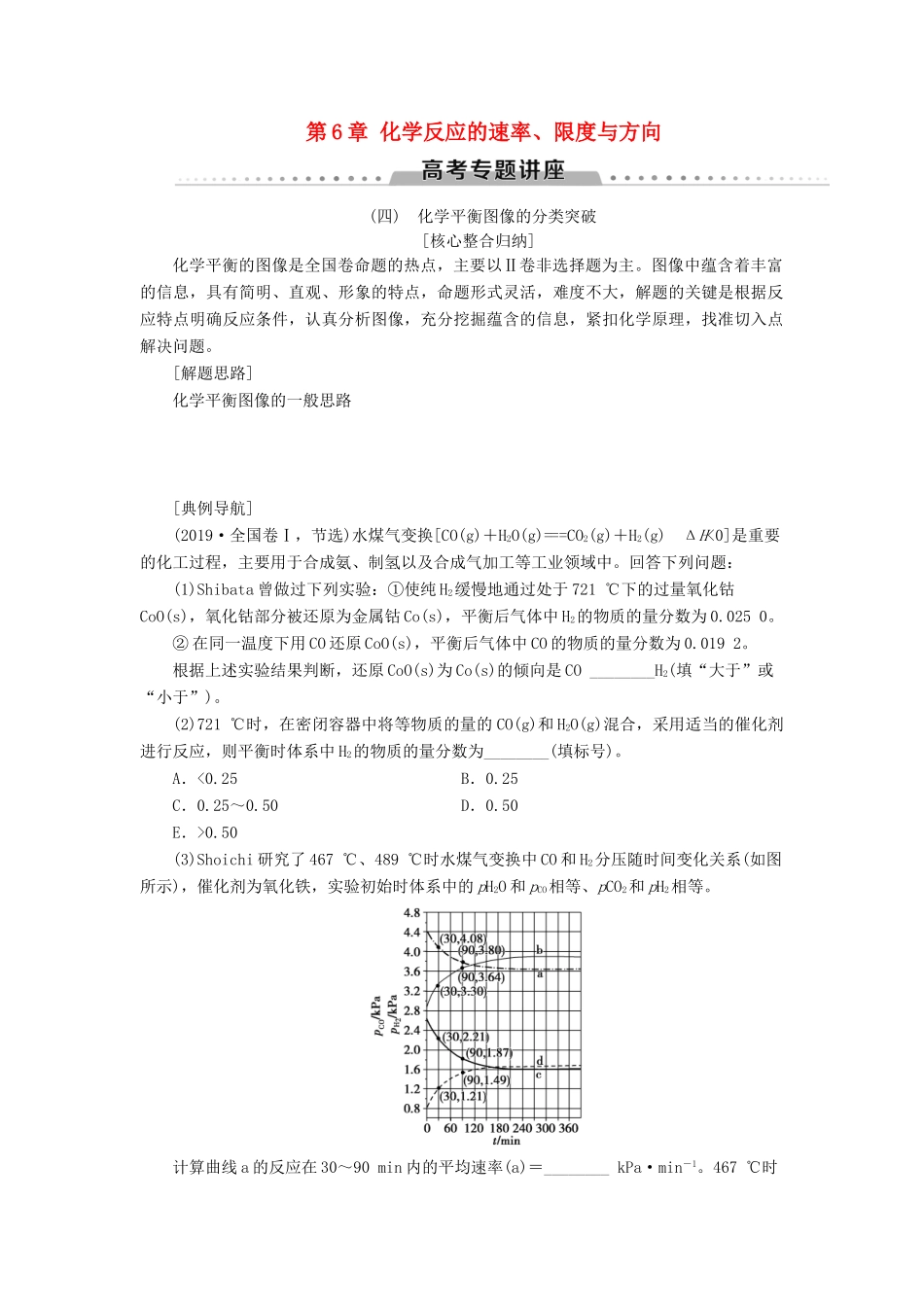

第 6 章 化学反应的速率、限度与方向 (四) 化学平衡图像的分类突破[核心整合归纳]化学平衡的图像是全国卷命题的热点，主要以Ⅱ卷非选择题为主。图像中蕴含着丰富的信息，具有简明、直观、形象的特点，命题形式灵活，难度不大，解题的关键是根据反应特点明确反应条件，认真分析图像，充分挖掘蕴含的信息，紧扣化学原理，找准切入点解决问题。[解题思路]化学平衡图像的一般思路[典例导航](2019·全国卷Ⅰ，节选)水煤气变换[CO(g)＋H2O(g)===CO2(g)＋H2(g) ΔH<0]是重要的化工过程，主要用于合成氨、制氢以及合成气加工等工业领域中。回答下列问题：(1)Shibata 曾做过下列实验：①使纯 H2缓慢地通过处于 721 ℃下的过量氧化钴CoO(s)，氧化钴部分被还原为金属钴 Co(s)，平衡后气体中 H2的物质的量分数为 0.025 0。② 在同一温度下用 CO 还原 CoO(s)，平衡后气体中 CO 的物质的量分数为 0.019 2。根据上述实验结果判断，还原 CoO(s)为 Co(s)的倾向是 CO ________H2(填“大于”或“小于”)。(2)721 ℃时，在密闭容器中将等物质的量的 CO(g)和 H2O(g)混合，采用适当的催化剂进行反应，则平衡时体系中 H2的物质的量分数为________(填标号)。A．<0.25 B．0.25C．0.25～0.50 D．0.50E．>0.50(3)Shoichi 研究了 467 ℃、489 ℃时水煤气变换中 CO 和 H2分压随时间变化关系(如图所示)，催化剂为氧化铁，实验初始时体系中的 pH2O 和 pCO相等、pCO2和 pH2相等。计算曲线 a 的反应在 30～90 min 内的平均速率(a)＝________ kPa·min－1。467 ℃时pH2和 pCO随时间变化关系的曲线分别是________、________。489 ℃时 pH2和 pCO随时间变化关系的曲线分别是________、________。[思路点拨] (1)根据条件①、②可算出由 KH2
