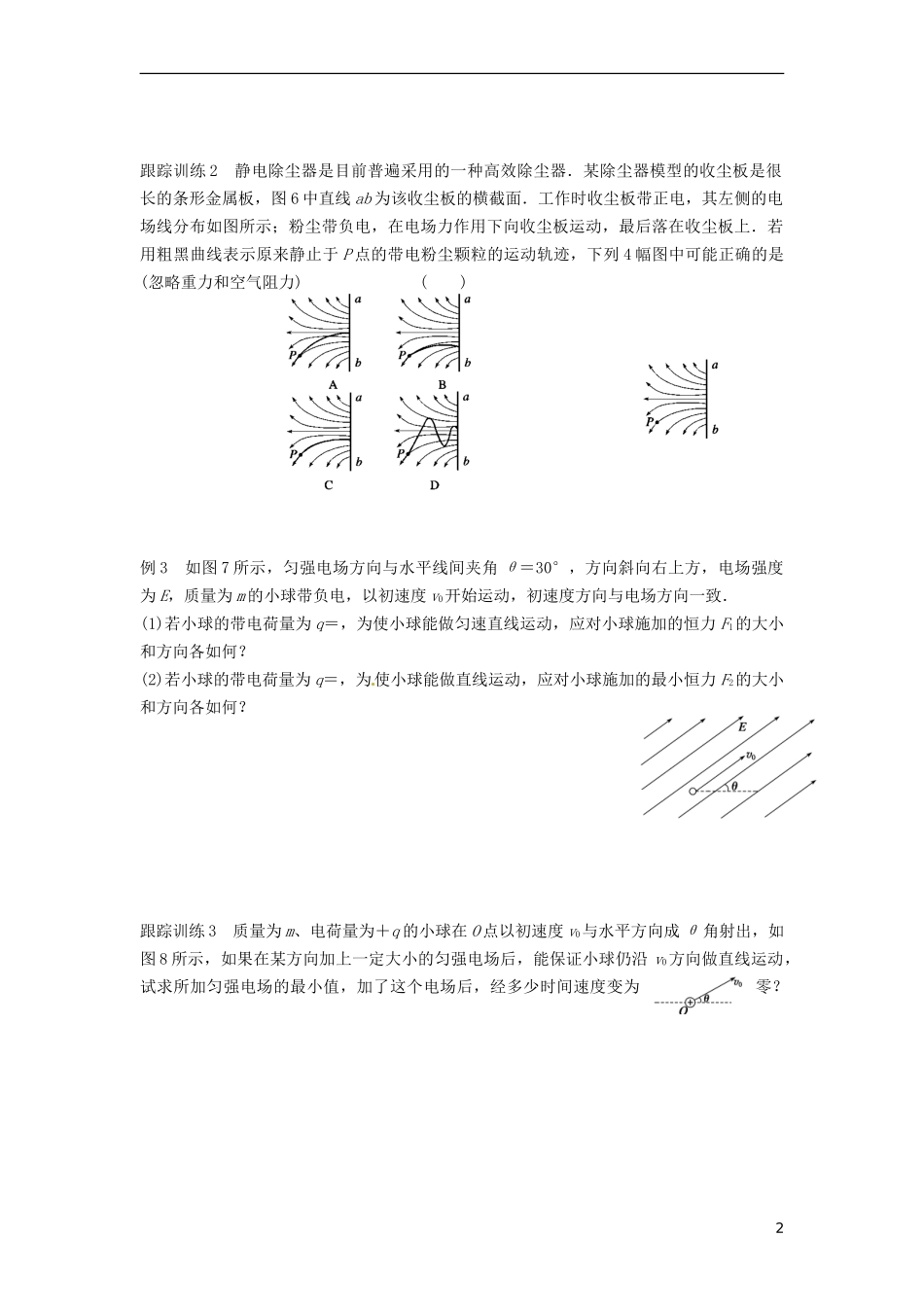

江苏省昆山震川高级中学高三物理复习学案：电场的力的性质 29 静电场 电场线Ⅰ30 电场强度 点电荷的场强Ⅱ]典例剖析例 1 如图 3 所示，真空中有 A、B 两个等量异种点电荷，O、M、N 是 AB 连线的垂线上的三个点，且 AO＞OB.一带正电的试探电荷仅受电场力作用，运动轨迹如图中实线所示，设M、N 两点的场强大小分别为 EM、EN，电势分别为 φM、φN.下列判断中正确的是( )A．点电荷 B 一定带负电B．EM小于 ENC．φM大于 φND．此试探电荷在 M 处的电势能小于在 N 处的电势能跟踪训练 1 如图 4 所示，Q1、Q2 是真空中的两个等量正点电荷，O 为它们连线的中点，a、b 是位于其连线的中垂线上的两点，现用 EO、Ea、Eb分别表示这三点的电场强度大小，用 φO、φa、φb分别表示这三点的电势高低，则 ( )A．EO＝Ea＝EbB．EO＜Ea＜EbC．φO＞φa＞φbD．φO＝φa＝φb例 2 如图所示，实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹．粒子先经过 M 点，再经过 N 点．可以判定( )A．粒子在 M 点受到的电场力大于在 N 点受到的电场力B．M 点的电势高于 N 点的电势C．粒子带正电D．粒子在 M 点的动能大于在 N 点的动能1跟踪训练 2 静电除尘器是目前普遍采用的一种高效除尘器．某除尘器模型的收尘板是很长的条形金属板，图 6 中直线 ab 为该收尘板的横截面．工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上．若用粗黑曲线表示原来静止于 P 点的带电粉尘颗粒的运动轨迹，下列 4 幅图中可能正确的是(忽略重力和空气阻力)( )例 3 如图 7 所示，匀强电场方向与水平线间夹角 θ＝30°，方向斜向右上方，电场强度为 E，质量为 m 的小球带负电，以初速度 v0开始运动，初速度方向与电场方向一致．(1)若小球的带电荷量为 q＝，为使小球能做匀速直线运动，应对小球施加的恒力 F1的大小和方向各如何？(2)若小球的带电荷量为 q＝，为使小球能做直线运动，应对小球施加的最小恒力 F2的大小和方向各如何？跟踪训练 3 质量为 m、电荷量为＋q 的小球在 O 点以初速度 v0与水平方向成 θ 角射出，如图 8 所示，如果在某方向加上一定大小的匀强电场后，能保证小球仍沿 v0方向做直线运动，试求所加匀强电场的最小值，加了这个电场后，经多少时间速度变为零？2课时规范训练一、单项选择题1.如图所示为两个点电荷...
