江苏省溧阳市2012-2013学年高二物理上学期 磁场 几种常见的磁场学案 新人教版

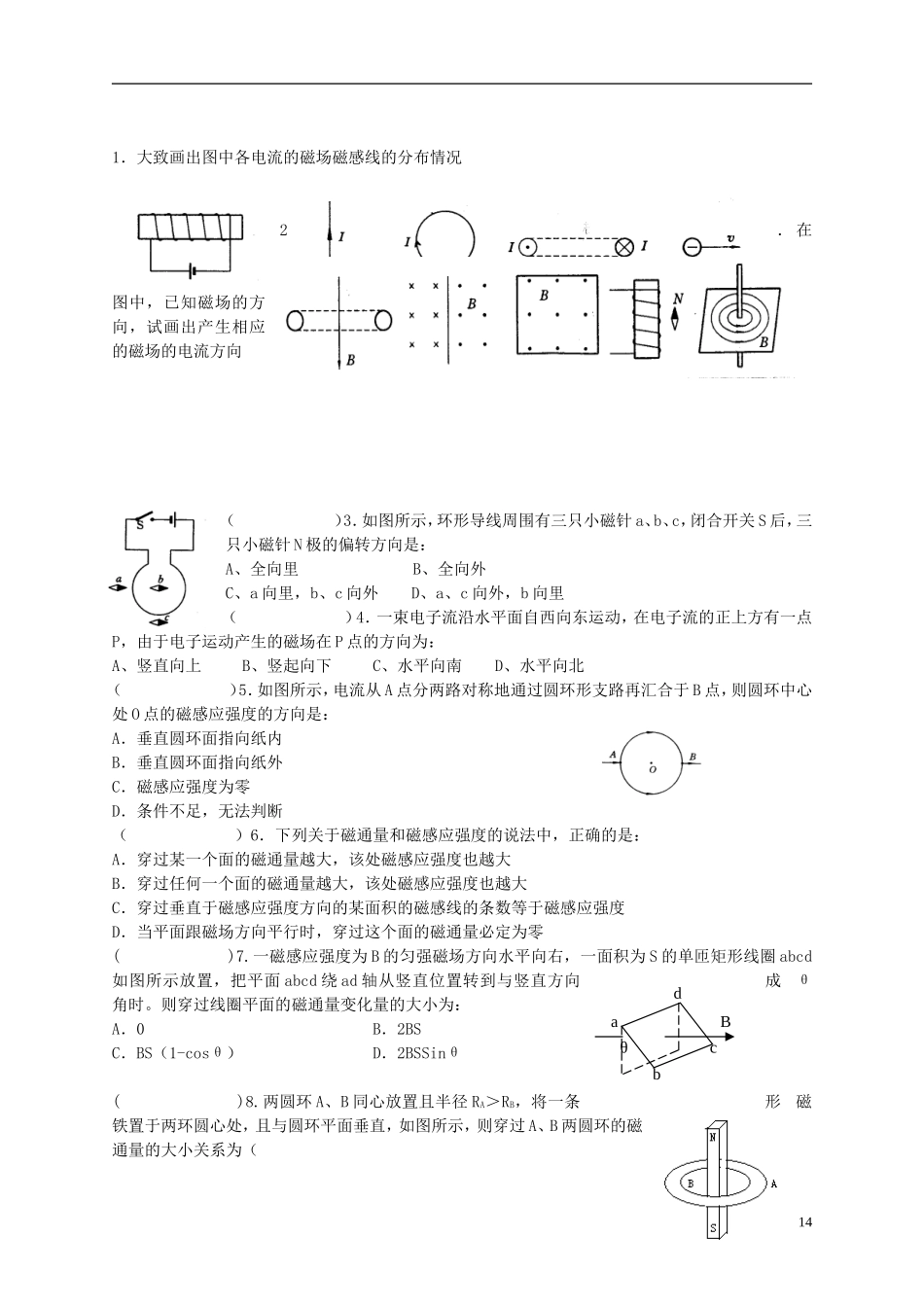

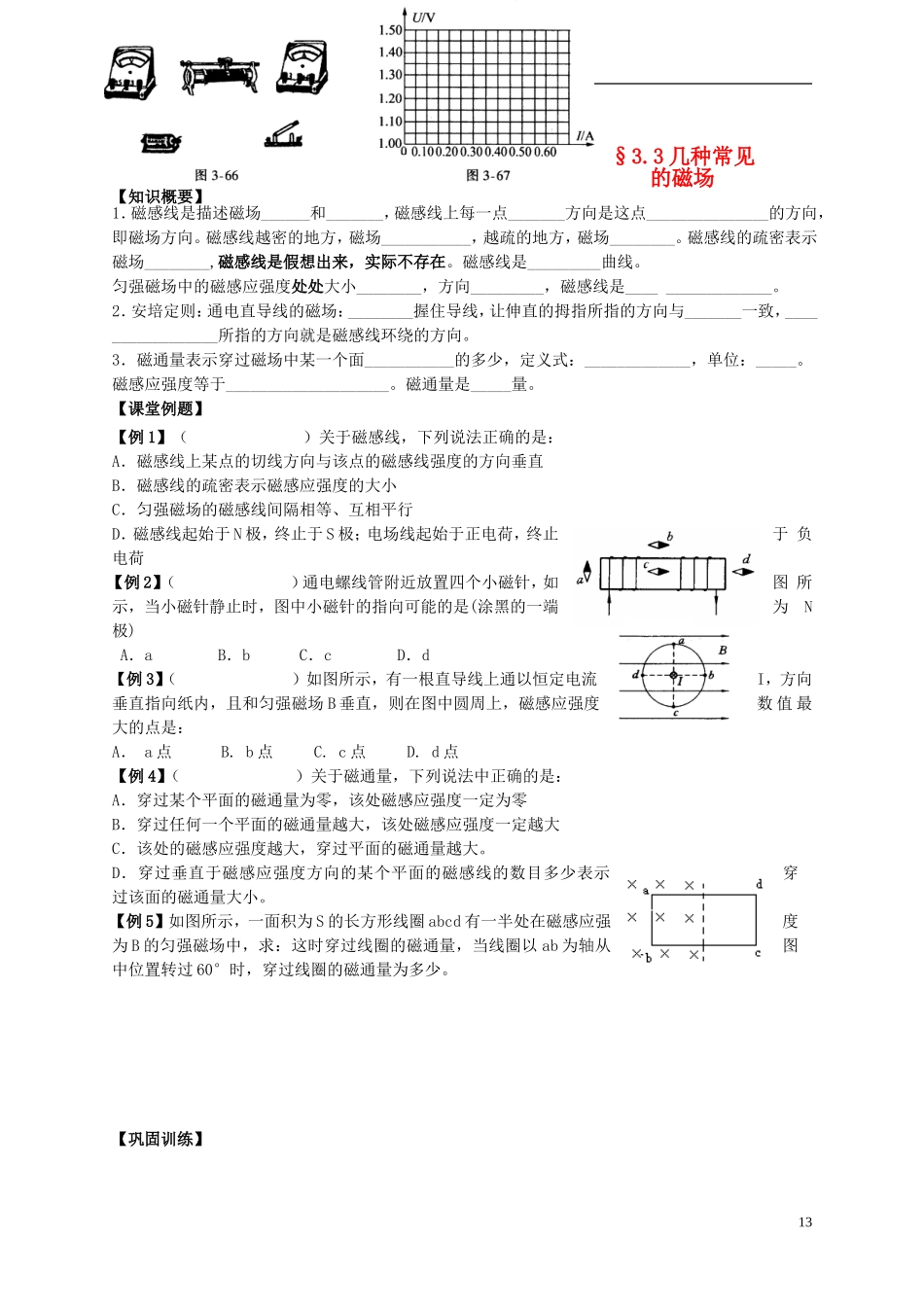

§3.3 几种常见的磁场【知识概要】1．磁感线是描述磁场______和_______，磁感线上每一点_______方向是这点_______________的方向，即磁场方向。磁感线越密的地方，磁场___________，越疏的地方，磁场________。磁感线的疏密表示磁场________,磁感线是假想出来，实际不存在。磁感线是_________曲线。匀强磁场中的磁感应强度处处大小________，方向_________，磁感线是____ _____________。2．安培定则：通电直导线的磁场：________握住导线，让伸直的拇指所指的方向与_______一致，_________________所指的方向就是磁感线环绕的方向。3．磁通量表示穿过磁场中某一个面___________的多少，定义式：_____________，单位：_____。磁感应强度等于____________________。磁通量是_____量。【课堂例题】【例 1】（ ）关于磁感线，下列说法正确的是：A．磁感线上某点的切线方向与该点的磁感线强度的方向垂直 B．磁感线的疏密表示磁感应强度的大小C．匀强磁场的磁感线间隔相等、互相平行 D．磁感线起始于 N 极，终止于 S 极；电场线起始于正电荷，终止于 负电荷【例 2】（ ）通电螺线管附近放置四个小磁针，如图 所示，当小磁针静止时，图中小磁针的指向可能的是(涂黑的一端为N极) A．a B．b C．c D．d【例 3】（ ）如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场 B 垂直，则在图中圆周上，磁感应强度数 值 最大的点是：A． a 点 B. b 点 C. c 点 D. d 点【例 4】（ ）关于磁通量，下列说法中正确的是：A．穿过某个平面的磁通量为零，该处磁感应强度一定为零B．穿过任何一个平面的磁通量越大，该处磁感应强度一定越大C．该处的磁感应强度越大，穿过平面的磁通量越大。D．穿过垂直于磁感应强度方向的某个平面的磁感线的数目多少表示穿过该面的磁通量大小。【例 5】如图所示，一面积为 S 的长方形线圈 abcd 有一半处在磁感应强度为 B 的匀强磁场中，求：这时穿过线圈的磁通量，当线圈以 ab 为轴从图中位置转过 60°时，穿过线圈的磁通量为多少。【巩固训练】131．大致画出图中各电流的磁场磁感线的分布情况2． 在图中，已知磁场的方向，试画出产生相应的磁场的电流方向（ ）3．如图所示，环形导线周围有三只小磁针 a、b、c，闭合开关 S 后，三只小磁针 N 极的偏转方向是：A、全向里 B、全向外 C、a 向里，b、c 向外 D、a、c 向外，b 向里（ ）4．一束电子流沿水平面...
