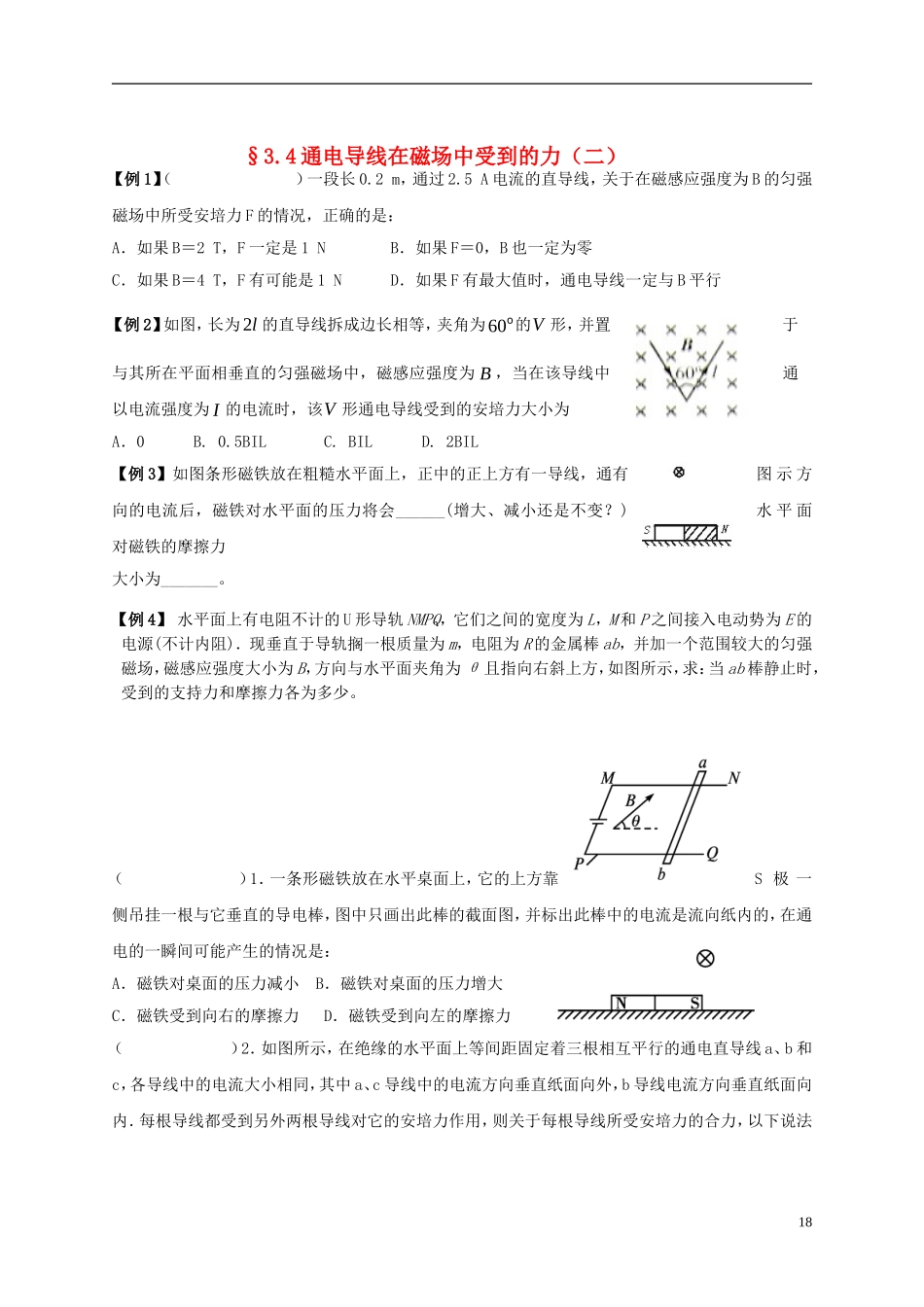

§3.4 通电导线在磁场中受到的力（二）【例 1】（ ）一段长 0.2 m，通过 2.5 A 电流的直导线，关于在磁感应强度为 B 的匀强磁场中所受安培力 F 的情况，正确的是：A．如果 B＝2 T，F 一定是 1 N B．如果 F＝0，B 也一定为零C．如果 B＝4 T，F 有可能是 1 N D．如果 F 有最大值时，通电导线一定与 B 平行【例 2】如图，长为2l 的直导线拆成边长相等，夹角为60o的V 形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为 B ，当在该导线中通以电流强度为 I 的电流时，该V 形通电导线受到的安培力大小为A．0 B. 0.5BIL C. BIL D. 2BIL【例 3】如图条形磁铁放在粗糙水平面上，正中的正上方有一导线，通有图 示 方向的电流后，磁铁对水平面的压力将会______(增大、减小还是不变？)水 平 面对磁铁的摩擦力大小为_______。 【例 4】 水平面上有电阻不计的 U 形导轨 NMPQ，它们之间的宽度为 L，M 和 P 之间接入电动势为 E 的电源(不计内阻)．现垂直于导轨搁一根质量为 m，电阻为 R 的金属棒 ab，并加一个范围较大的匀强磁场，磁感应强度大小为 B，方向与水平面夹角为 θ 且指向右斜上方，如图所示，求：当 ab 棒静止时，受到的支持力和摩擦力各为多少。（ ）1．一条形磁铁放在水平桌面上，它的上方靠S 极 一侧吊挂一根与它垂直的导电棒，图中只画出此棒的截面图，并标出此棒中的电流是流向纸内的，在通电的一瞬间可能产生的情况是：A．磁铁对桌面的压力减小 B．磁铁对桌面的压力增大C．磁铁受到向右的摩擦力 D．磁铁受到向左的摩擦力 （ ）2．如图所示，在绝缘的水平面上等间距固定着三根相互平行的通电直导线 a、b 和c，各导线中的电流大小相同，其中 a、c 导线中的电流方向垂直纸面向外，b 导线电流方向垂直纸面向内．每根导线都受到另外两根导线对它的安培力作用，则关于每根导线所受安培力的合力，以下说法18中正确的是：A．导线 a 所受合力方向水平向右 B．导线 c 所受合力方向水平向右C．导线 c 所受合力方向水平向左 D．导线 b 所受合力方向水平向左（ ）3.如图，一段导线 abcd 位于磁感应强度大小为 B 的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。线段 ab、bc 和 cd 的长度均为 L，且0135abcbcd。流经导线的电流为 I，方向如图中箭头所示。导线段 abcd 所受到的磁场的作用力的合力：A. 方向沿纸面向上，大小为( 2...
