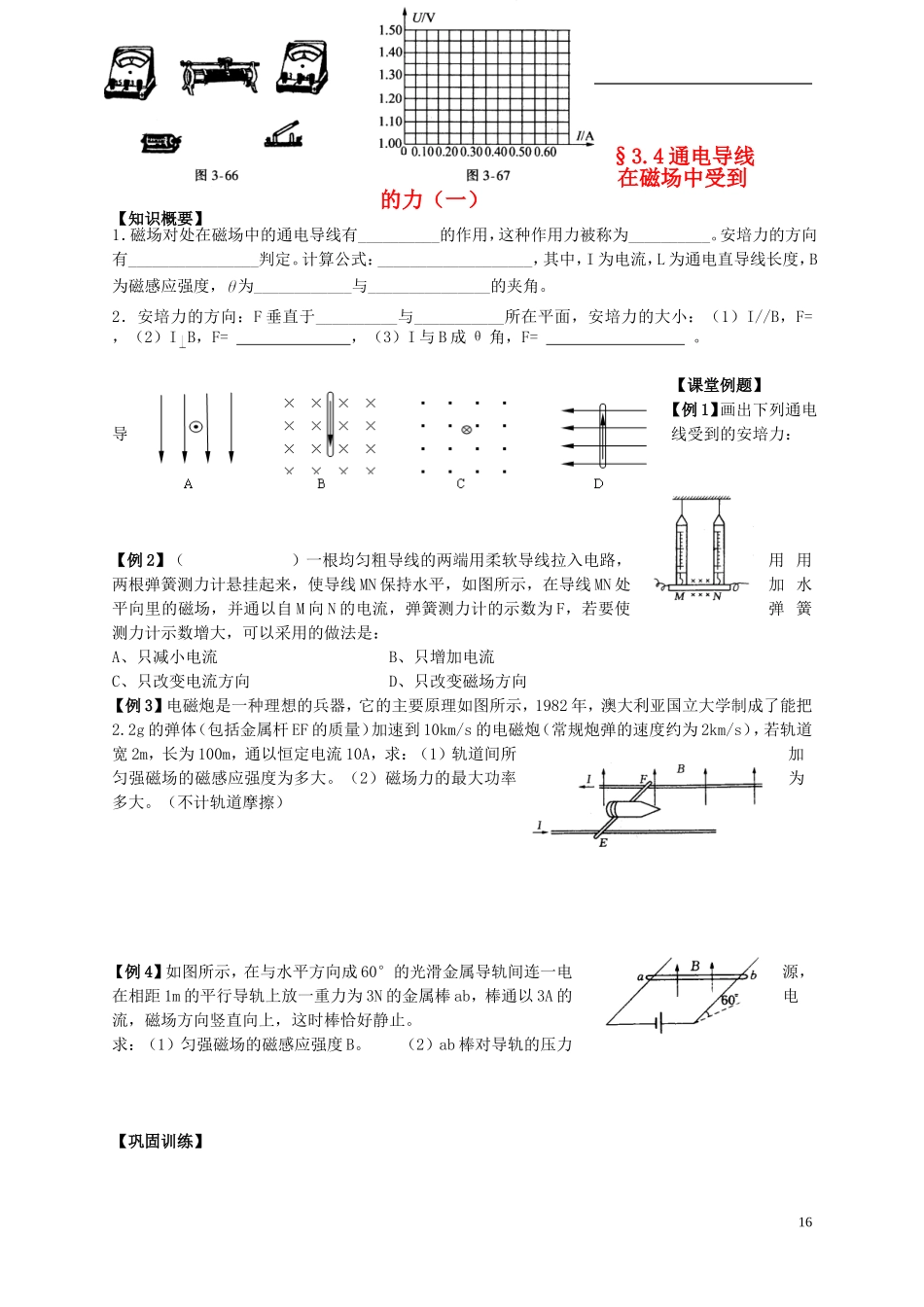

§3.4 通电导线在磁场中受到的力（一）【知识概要】1．磁场对处在磁场中的通电导线有__________的作用，这种作用力被称为__________。安培力的方向有________________判定。计算公式：___________________，其中，I 为电流，L 为通电直导线长度，B为磁感应强度， 为____________与_______________的夹角。2．安培力的方向：F 垂直于__________与___________所在平面，安培力的大小：（1）I//B，F= ，（2）I B，F= ，（3）I 与 B 成 θ 角，F= 。 【课堂例题】【例 1】画出下列通电导线受到的安培力：【例 2】（ ）一根均匀粗导线的两端用柔软导线拉入电路，用 用两根弹簧测力计悬挂起来，使导线 MN 保持水平，如图所示，在导线 MN 处加 水平向里的磁场，并通以自 M 向 N 的电流，弹簧测力计的示数为 F，若要使弹 簧测力计示数增大，可以采用的做法是：A、只减小电流 B、只增加电流C、只改变电流方向 D、只改变磁场方向【例 3】电磁炮是一种理想的兵器，它的主要原理如图所示，1982 年，澳大利亚国立大学制成了能把2.2g 的弹体（包括金属杆 EF 的质量）加速到 10km/s 的电磁炮（常规炮弹的速度约为 2km/s），若轨道宽 2m，长为 100m，通以恒定电流 10A，求：（1）轨道间所加匀强磁场的磁感应强度为多大。（2）磁场力的最大功率为多大。（不计轨道摩擦）【例 4】如图所示，在与水平方向成 60°的光滑金属导轨间连一电源，在相距 1m 的平行导轨上放一重力为 3N 的金属棒 ab，棒通以 3A 的电流，磁场方向竖直向上，这时棒恰好静止。求：（1）匀强磁场的磁感应强度 B。 （2）ab 棒对导轨的压力【巩固训练】16（ ）1．关于通电直导线所受的安培力 F、磁感应强度 B 和电流 I 三者方向之间的关系，下列说法中正确的是：A. F、B、I 的三者必定均相互垂直B. F 必定垂直于 B、I，但 B 不一定垂直于 IC. B 必定垂直于 F、I，但 F 不一定垂直于 ID. I 必定垂直于 F、B，但 F 不一定垂直于 B （ ）2．如图所示，一根通有电流 I 的直铜棒 MN，用导线挂在磁感应强度为 B 的匀强磁场中，此时两根悬线处于张紧状态，下列哪些措施可使悬线中张力为零A．适当增大电流 B. 使电流反向并适当减小C. 保持电流 I 不变，适当增大 B D. 使电流 I 反向，适当减小3．在图中，标出了磁场方向和通电直导线的电流方向，试指出出导线的受力方向或指出哪种情况导线不受安培力．A...
