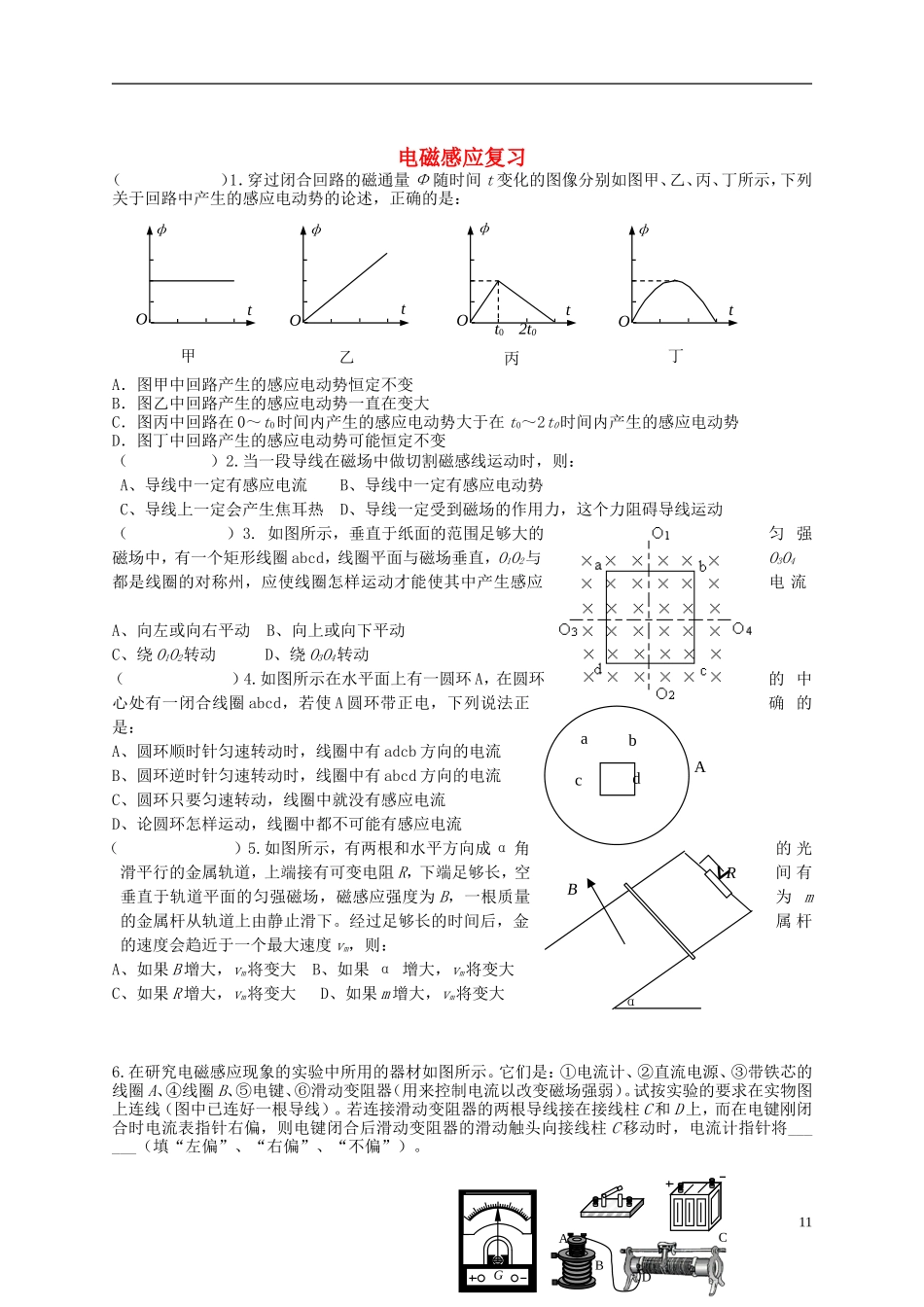

电磁感应复习（ ）1．穿过闭合回路的磁通量 Φ 随时间 t 变化的图像分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是：A．图甲中回路产生的感应电动势恒定不变 B．图乙中回路产生的感应电动势一直在变大C．图丙中回路在 0～t0时间内产生的感应电动势大于在 t0～2t0时间内产生的感应电动势D．图丁中回路产生的感应电动势可能恒定不变（ ）2.当一段导线在磁场中做切割磁感线运动时，则： A、导线中一定有感应电流 B、导线中一定有感应电动势 C、导线上一定会产生焦耳热 D、导线一定受到磁场的作用力，这个力阻碍导线运动（ ）3. 如图所示，垂直于纸面的范围足够大的匀 强磁场中，有一个矩形线圈 abcd，线圈平面与磁场垂直，O1O2与O3O4都是线圈的对称州，应使线圈怎样运动才能使其中产生感应电 流 A、向左或向右平动 B、向上或向下平动C、绕 O1O2转动 D、绕 O3O4转动（ ）4.如图所示在水平面上有一圆环 A，在圆环的 中心处有一闭合线圈 abcd，若使 A 圆环带正电，下列说法正确 的是： A、圆环顺时针匀速转动时，线圈中有 adcb 方向的电流B、圆环逆时针匀速转动时，线圈中有 abcd 方向的电流C、圆环只要匀速转动，线圈中就没有感应电流D、论圆环怎样运动，线圈中都不可能有感应电流（ ）5.如图所示，有两根和水平方向成 α 角的 光滑平行的金属轨道，上端接有可变电阻 R，下端足够长，空间 有垂直于轨道平面的匀强磁场，磁感应强度为 B，一根质量为 m的金属杆从轨道上由静止滑下。经过足够长的时间后，金属 杆的速度会趋近于一个最大速度 vm，则：A、如果 B 增大，vm将变大 B、如果 α 增大，vm将变大C、如果 R 增大，vm将变大 D、如果 m 增大，vm将变大6.在研究电磁感应现象的实验中所用的器材如图所示。它们是：①电流计、②直流电源、③带铁芯的线圈 A、④线圈 B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）。试按实验的要求在实物图上连线（图中已连好一根导线）。若连接滑动变阻器的两根导线接在接线柱 C 和 D 上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱 C 移动时，电流计指针将___ ___（填“左偏”、“右偏”、“不偏”）。11φtOφtOφtOφtOt02t0甲乙丙丁GABDCaAbcdαBR7.用电阻为 18Ω 的均匀导线弯成图中直径 D=0.80m 的封闭金属圆环，环上 AB 弧所对圆心角为60°，将圆环垂直于磁感线方...
