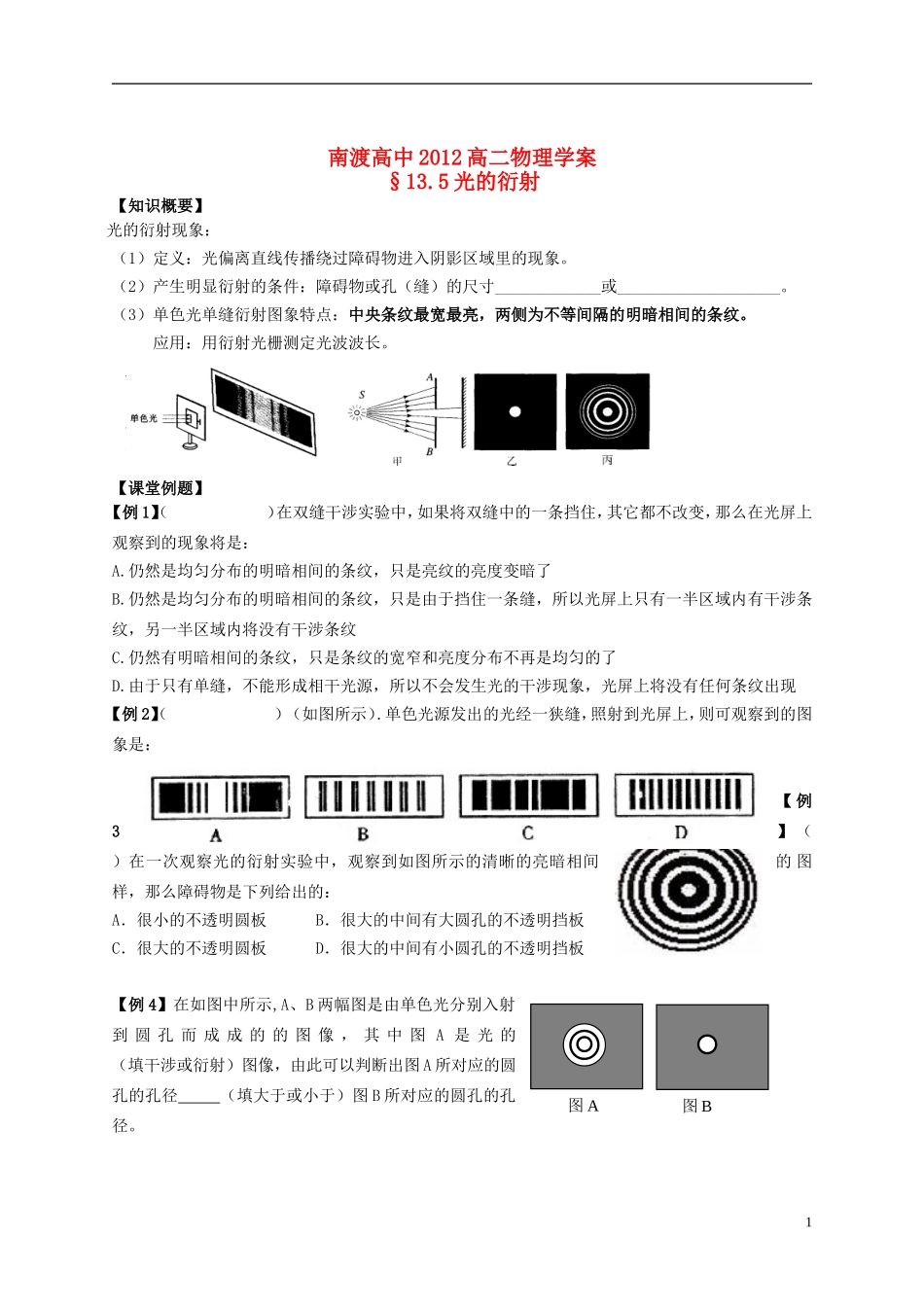

南渡高中 2012 高二物理学案§13.5 光的衍射【知识概要】光的衍射现象：（1）定义：光偏离直线传播绕过障碍物进入阴影区域里的现象。（2）产生明显衍射的条件：障碍物或孔（缝）的尺寸_____________或____________________。（3）单色光单缝衍射图象特点：中央条纹最宽最亮，两侧为不等间隔的明暗相间的条纹。应用：用衍射光栅测定光波波长。【课堂例题】【例 1】（ ）在双缝干涉实验中，如果将双缝中的一条挡住，其它都不改变，那么在光屏上观察到的现象将是：A.仍然是均匀分布的明暗相间的条纹，只是亮纹的亮度变暗了B.仍然是均匀分布的明暗相间的条纹，只是由于挡住一条缝，所以光屏上只有一半区域内有干涉条纹，另一半区域内将没有干涉条纹C.仍然有明暗相间的条纹，只是条纹的宽窄和亮度分布不再是均匀的了D.由于只有单缝，不能形成相干光源，所以不会发生光的干涉现象，光屏上将没有任何条纹出现【例 2】（ ） （如图所示）.单色光源发出的光经一狭缝，照射到光屏上，则可观察到的图象是：【 例3】 （ ）在一次观察光的衍射实验中，观察到如图所示的清晰的亮暗相间的 图样，那么障碍物是下列给出的： A．很小的不透明圆板 B．很大的中间有大圆孔的不透明挡板C．很大的不透明圆板 D．很大的中间有小圆孔的不透明挡板【例 4】在如图中所示,A、B 两幅图是由单色光分别入射到 圆 孔 而 成 成 的 的 图 像 ， 其 中 图 A 是 光 的 （填干涉或衍射）图像，由此可以判断出图 A 所对应的圆孔的孔径 （填大于或小于）图 B 所对应的圆孔的孔径。1图 A图 B【巩固训练】（ ）1. 下列说法正确的是： A．当光的波长比圆孔的直径大时，可以产生明显的衍射现象B．衍射现象的研究表明“光沿直线传播”只是一种近似规律C．用平行的单色光垂直照射不透明的小圆板，在圆板的后面发现圆板阴影中心处有一亮斑，这是光的干涉现象D．用平行的单色光垂直照射一个刀片，发现屏上刀片的阴影的边缘模糊不清，这是光的衍射现象（ ）2. 在观察光的衍射现象的实验中,通过紧靠眼睛的卡尺测脚形成的狭缝,观看远处的日光灯管或线状白炽灯丝(灯管或灯丝都要平行于狭缝),可以看到：A．黑白相间的直条纹 B.黑白相间的弧形条纹 C.彩色的直条纹 D.彩色的弧形条纹。 （ ）3. 抽制高强度纤维细丝时可用激光监控其粗细，如图所示，观察激光束经过细丝时在光屏上所产生的条纹即可判断细丝粗细的变化：A．这主要是光的干涉现象 B．...
