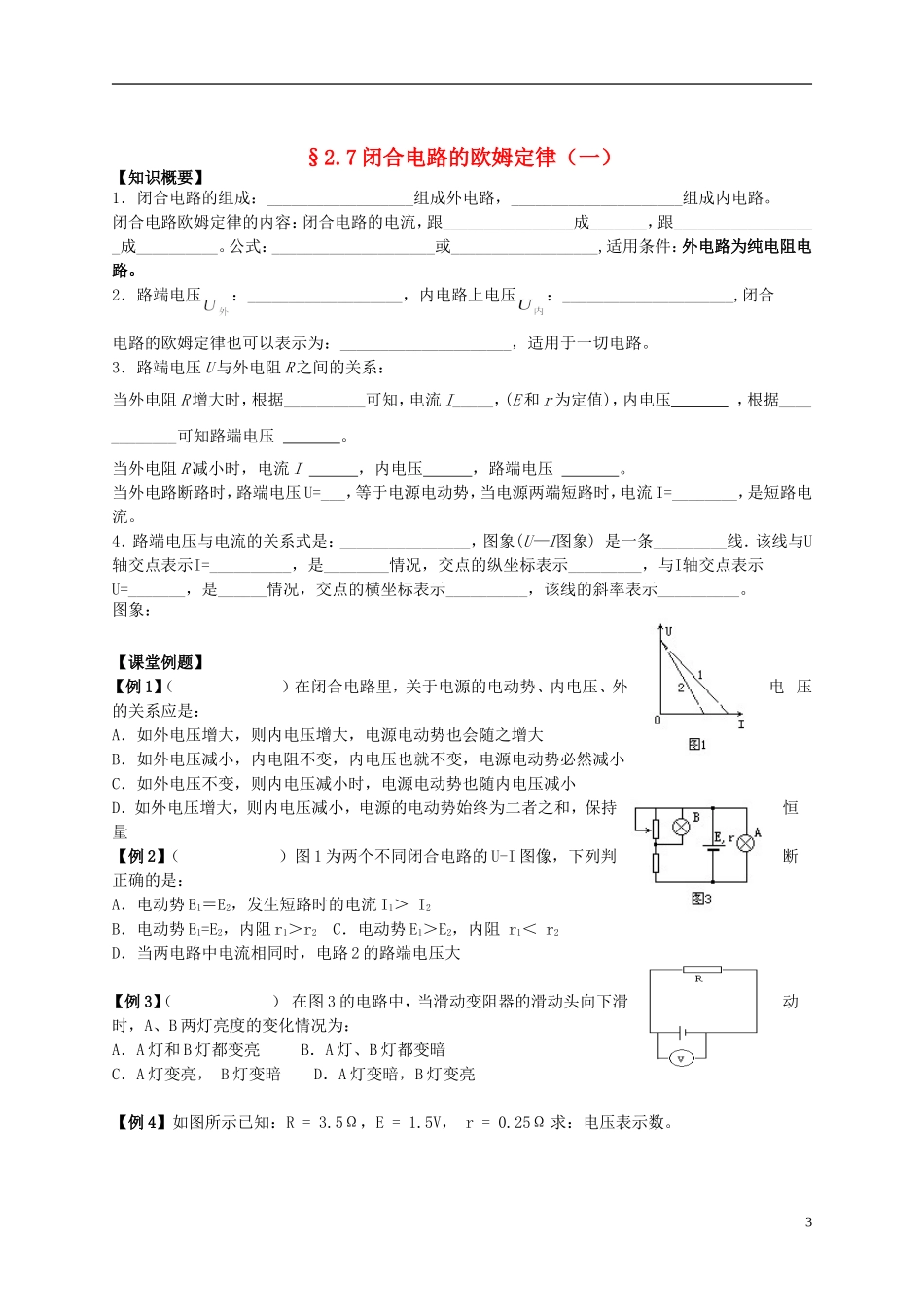

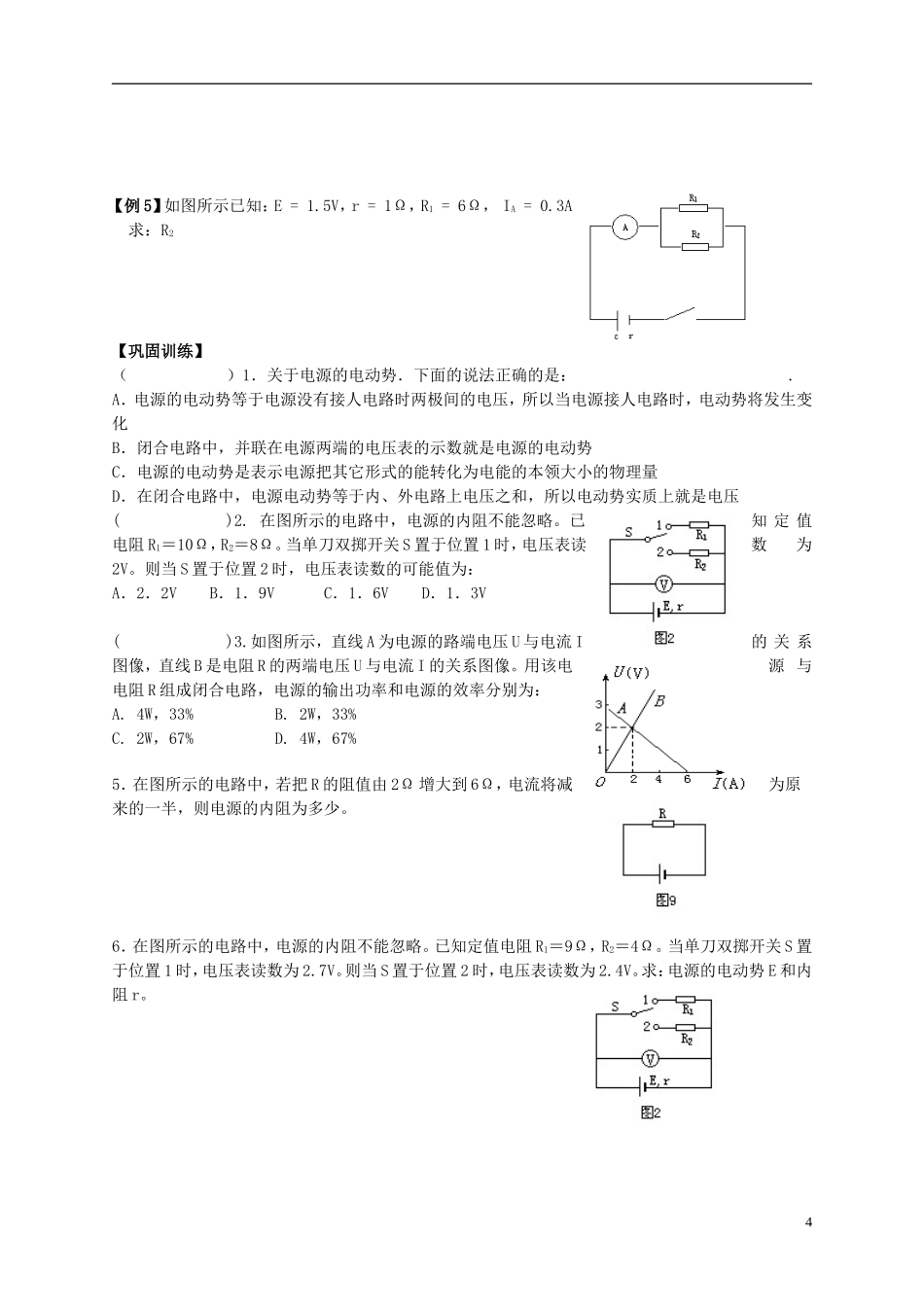

§2.7 闭合电路的欧姆定律（一）【知识概要】1．闭合电路的组成：__________________组成外电路，_____________________组成内电路。闭合电路欧姆定律的内容：闭合电路的电流，跟________________成_______，跟__________________成__________。公式：____________________或__________________,适用条件：外电路为纯电阻电路。2．路端电压：___________________，内电路上电压：_____________________,闭合电路的欧姆定律也可以表示为：_____________________，适用于一切电路。3．路端电压 U 与外电阻 R 之间的关系：当外电阻 R 增大时，根据__________可知，电流 I_____，(E 和 r 为定值)，内电压 ，根据____________可知路端电压 。当外电阻 R 减小时，电流 I ，内电压 ，路端电压 。当外电路断路时，路端电压 U=___，等于电源电动势，当电源两端短路时，电流 I=________，是短路电流。4．路端电压与电流的关系式是：________________，图象(U—I图象) 是一条_________线．该线与U轴交点表示I=__________，是________情况，交点的纵坐标表示_________，与I轴交点表示U=_______，是______情况，交点的横坐标表示__________，该线的斜率表示__________。图象：【课堂例题】【例 1】（ ）在闭合电路里，关于电源的电动势、内电压、外电 压的关系应是：A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量【例 2】（ ）图 1 为两个不同闭合电路的 U-I 图像，下列判断正确的是：A．电动势 E1＝E2，发生短路时的电流 I1＞ I2B．电动势 E1=E2，内阻 r1＞r2 C．电动势 E1＞E2，内阻 r1＜ r2D．当两电路中电流相同时，电路 2 的路端电压大【例 3】（ ） 在图 3 的电路中，当滑动变阻器的滑动头向下滑动时，A、B 两灯亮度的变化情况为：A．A 灯和 B 灯都变亮 B．A 灯、B 灯都变暗C．A 灯变亮， B 灯变暗 D．A 灯变暗，B 灯变亮【例 4】如图所示已知：R = 3.5Ω，E = 1.5V， r = 0.25Ω 求：电压表示数。3【例 5】如图所示已知：E = 1.5V，r = 1Ω，R1 = 6Ω， IA = 0.3A求：R2 【巩固训练】（ ）1．关于电源的电动势．下面的说法正确的是： .A．电源的电动势等...
