江苏省溧阳市2012-2013学年高二物理上学期 恒定电流 实验 测定电池的电动势和内阻学案 新人教版

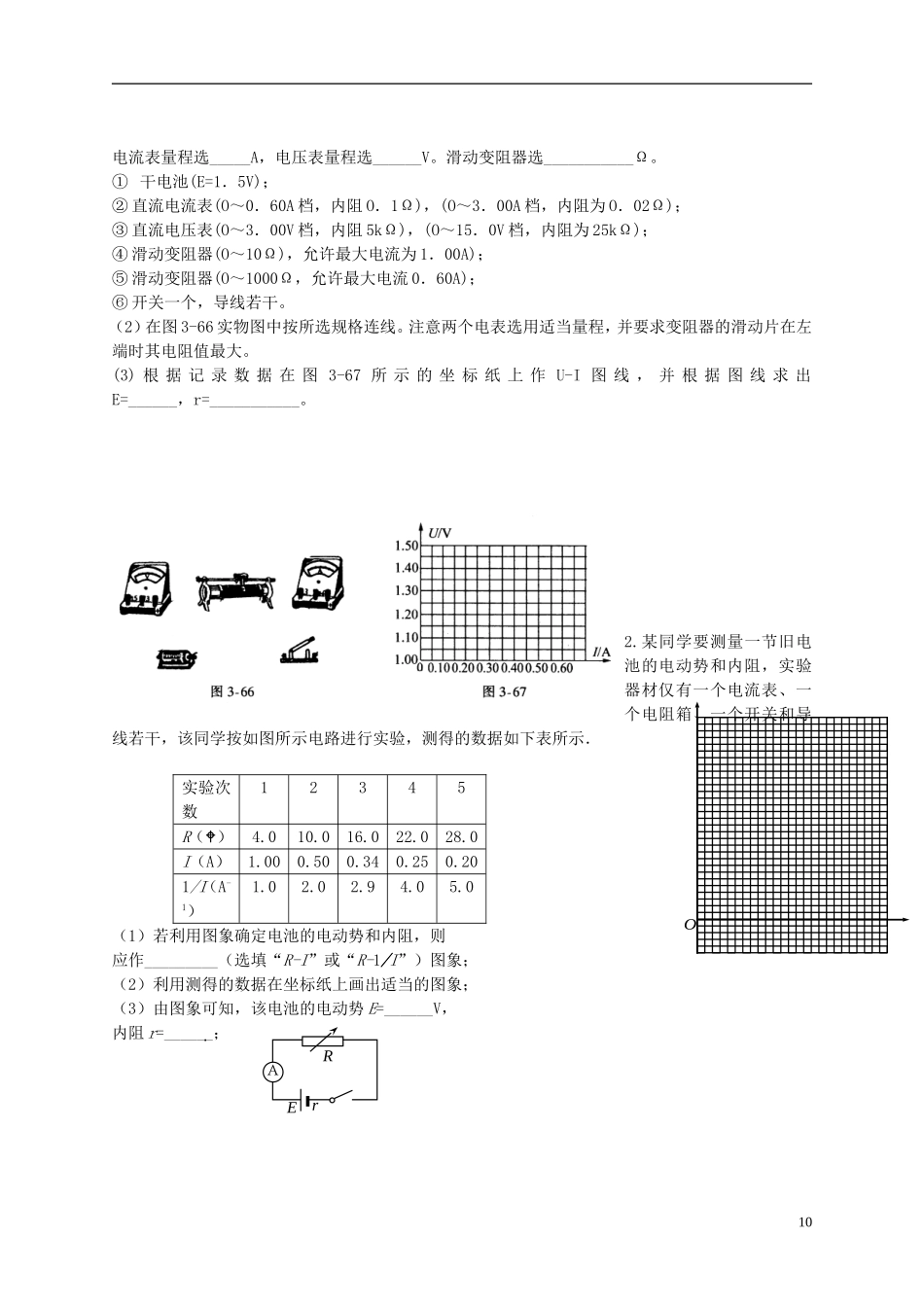

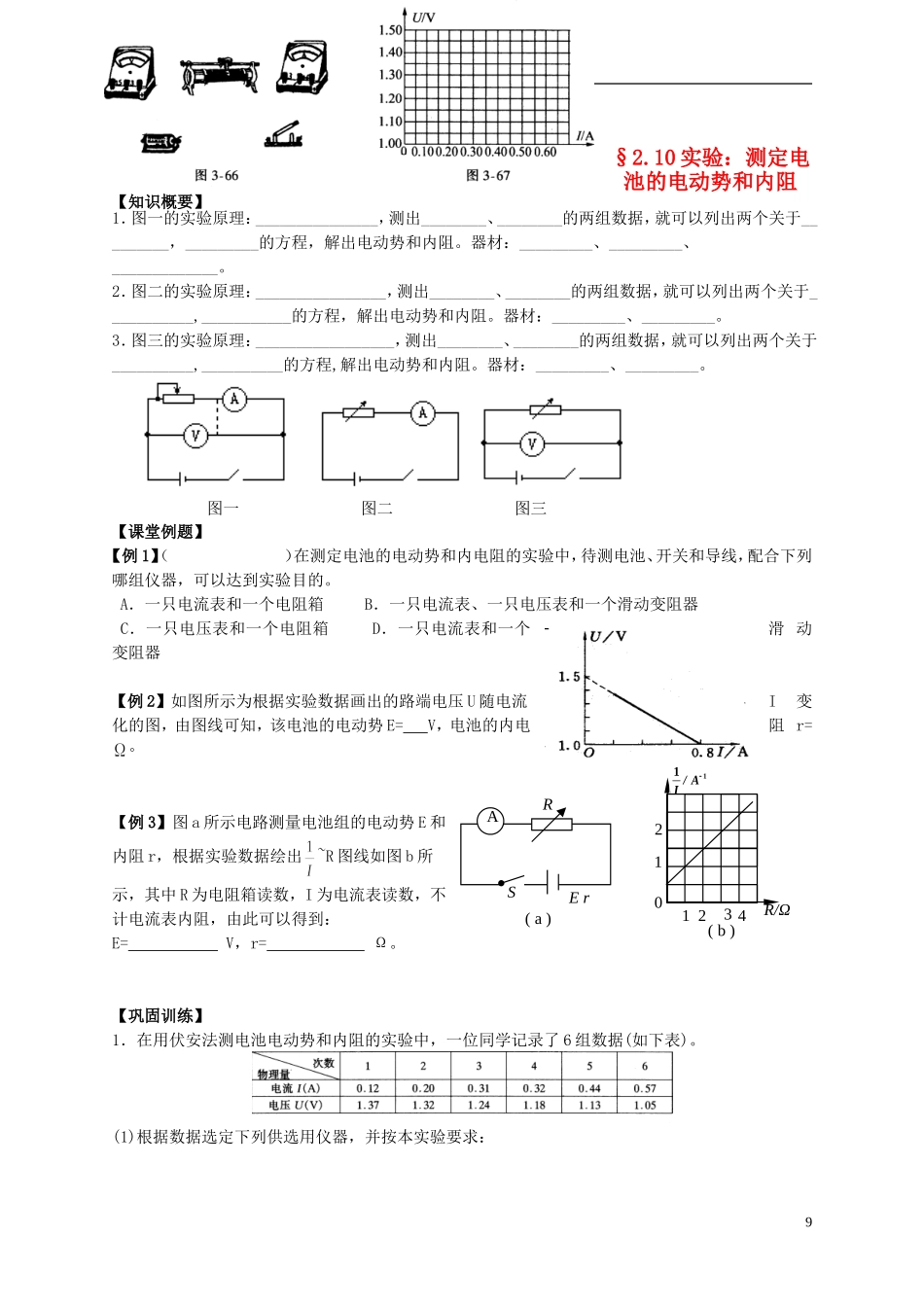

AE rSR( a )11 / AI0124R/Ω( b )31 2§2.10 实验：测定电池的电动势和内阻【知识概要】1．图一的实验原理：_______________，测出________、________的两组数据，就可以列出两个关于_________，_________的方程，解出电动势和内阻。器材：_________、_________、_____________。2．图二的实验原理：________________，测出________、________的两组数据，就可以列出两个关于___________,___________的方程，解出电动势和内阻。器材：_________、_________。3．图三的实验原理：_________________，测出________、________的两组数据，就可以列出两个关于__________,__________的方程,解出电动势和内阻。器材：_________、_________。【课堂例题】【例 1】（ ）在测定电池的电动势和内电阻的实验中，待测电池、开关和导线，配合下列哪组仪器，可以达到实验目的。 A．一只电流表和一个电阻箱 B．一只电流表、一只电压表和一个滑动变阻器 C．一只电压表和一个电阻箱 D．一只电流表和一个滑 动变阻器【例 2】如图所示为根据实验数据画出的路端电压 U 随电流I变化的图，由图线可知，该电池的电动势 E= V，电池的内电阻 r= 。【例 3】图 a 所示电路测量电池组的电动势 E 和内阻 r，根据实验数据绘出~R 图线如图 b 所示，其中 R 为电阻箱读数，I 为电流表读数，不计电流表内阻，由此可以得到：E= V，r= Ω。【巩固训练】1．在用伏安法测电池电动势和内阻的实验中，一位同学记录了 6 组数据(如下表)。(1)根据数据选定下列供选用仪器，并按本实验要求：9图一图二图三电流表量程选_____A，电压表量程选______V。滑动变阻器选___________Ω。① 干电池(E=1．5V)；② 直流电流表(O～0．60A 档，内阻 O．1Ω)，(O～3．00A 档，内阻为 O．02Ω)；③ 直流电压表(O～3．00V 档，内阻 5kΩ)，(O～15．0V 档，内阻为 25kΩ)；④ 滑动变阻器(O～10Ω)，允许最大电流为 1．00A)；⑤ 滑动变阻器(O～1000Ω，允许最大电流 0．60A)；⑥ 开关一个，导线若干。（2）在图 3-66 实物图中按所选规格连线。注意两个电表选用适当量程，并要求变阻器的滑动片在左端时其电阻值最大。(3) 根 据 记 录 数 据 在 图 3-67 所 示 的 坐 标 纸 上 作 U-I 图 线 ， 并 根 据 图 线 求 出E=______，r=___________。2.某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、...
