施工升降机基础安全专项施工方案VIP专享

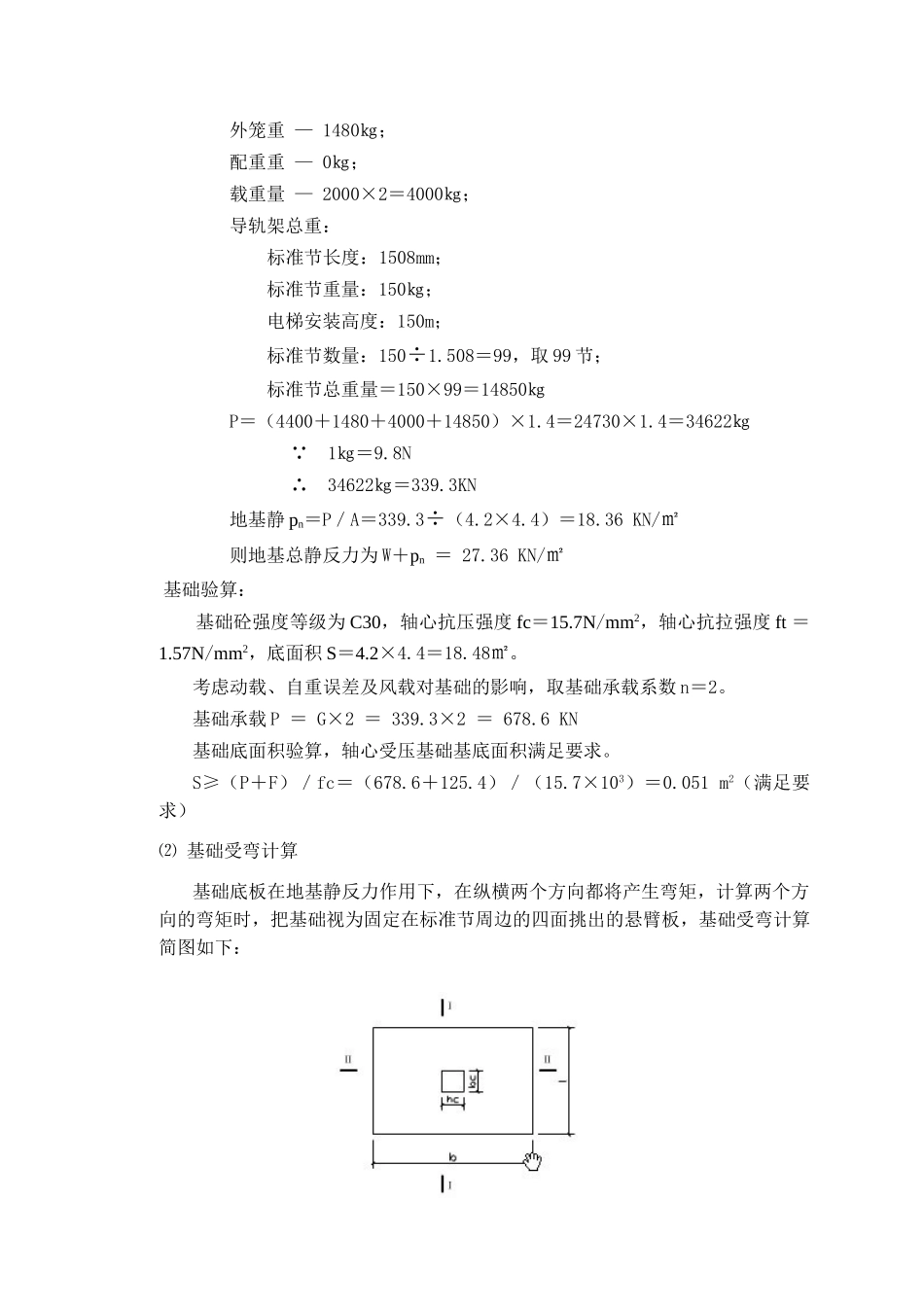

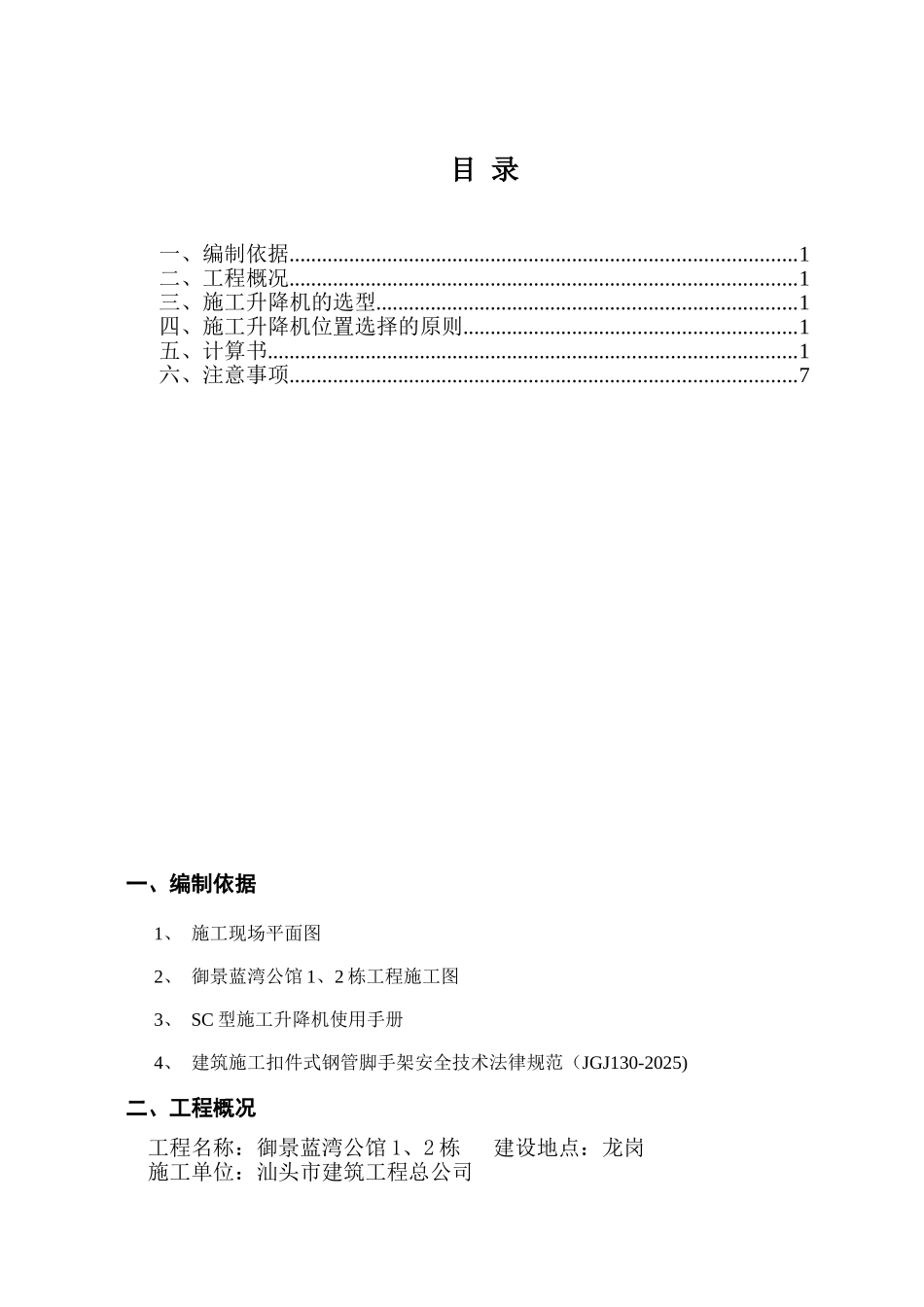

目 录一、编制依据.............................................................................................1二、工程概况.............................................................................................1三、施工升降机的选型.............................................................................1四、施工升降机位置选择的原则.............................................................1五、计算书.................................................................................................1六、注意事项.............................................................................................7一、编制依据1、 施工现场平面图2、 御景蓝湾公馆 1、2 栋工程施工图3、 SC 型施工升降机使用手册4、 建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130-2025)二、工程概况工程名称：御景蓝湾公馆 1、2 栋 建设地点：龙岗施工单位：汕头市建筑工程总公司安装单位：深圳市苏中九鼎设备有限公司三、施工升降机的选型根据工程结构、砌筑和装饰装修工程量，1 栋选择 2 台 SC 型施工电梯，均部署在地下室顶板面，具体位置详见电梯基础定位图。根据 SC 型施工升降机使用手册提供的基础尺寸和现场的实际情况，施工升降机基础尺寸为 4200mm×4400mm，厚度为 300mm，混凝土强度为 C30，其内部配筋为Φ12@200 双层双向。施工升降机基础作用在地下室顶板上，施工升降机基础所在地下室顶板下部需要用脚手架加固，其脚手架搭设的间距、步距均由计算确定。为施工电梯基础与地下室顶板之间做好防水及保护层。四、施工电梯位置选择的原则满足使用功能及砌筑阶段、装修阶段工程量。满足施工电梯的各种性能，确保施工电梯安装和拆除方便。降低费用，使施工电梯安装和拆除费用尽量降低。五、计算书1、 基础受力计算⑴ 基础受压计算 基础为轴心受压，计算简图如下：基础自重：w＝4.2×4.4×0.3×25＝138.6KN则静荷载：W＝138.6KN×1.2／（4.2×4.4）＝ 9 KN/㎡基础压力设计值设为 P，电梯架设高度约为 150m。则： P＝（吊笼重＋外笼重＋导轨架总重量＋配重重＋载重量）×1.4根据 SC 型施工电梯使用手册查得的施工电梯各种参数：吊笼重 — 2200×2＝4400㎏；外笼重 — 1480㎏；配重重 — 0㎏；载重量 — 2000×2＝4000㎏；导轨架总重： 标准节长度：1508mm； ...
