最新欧姆定律过关测试1

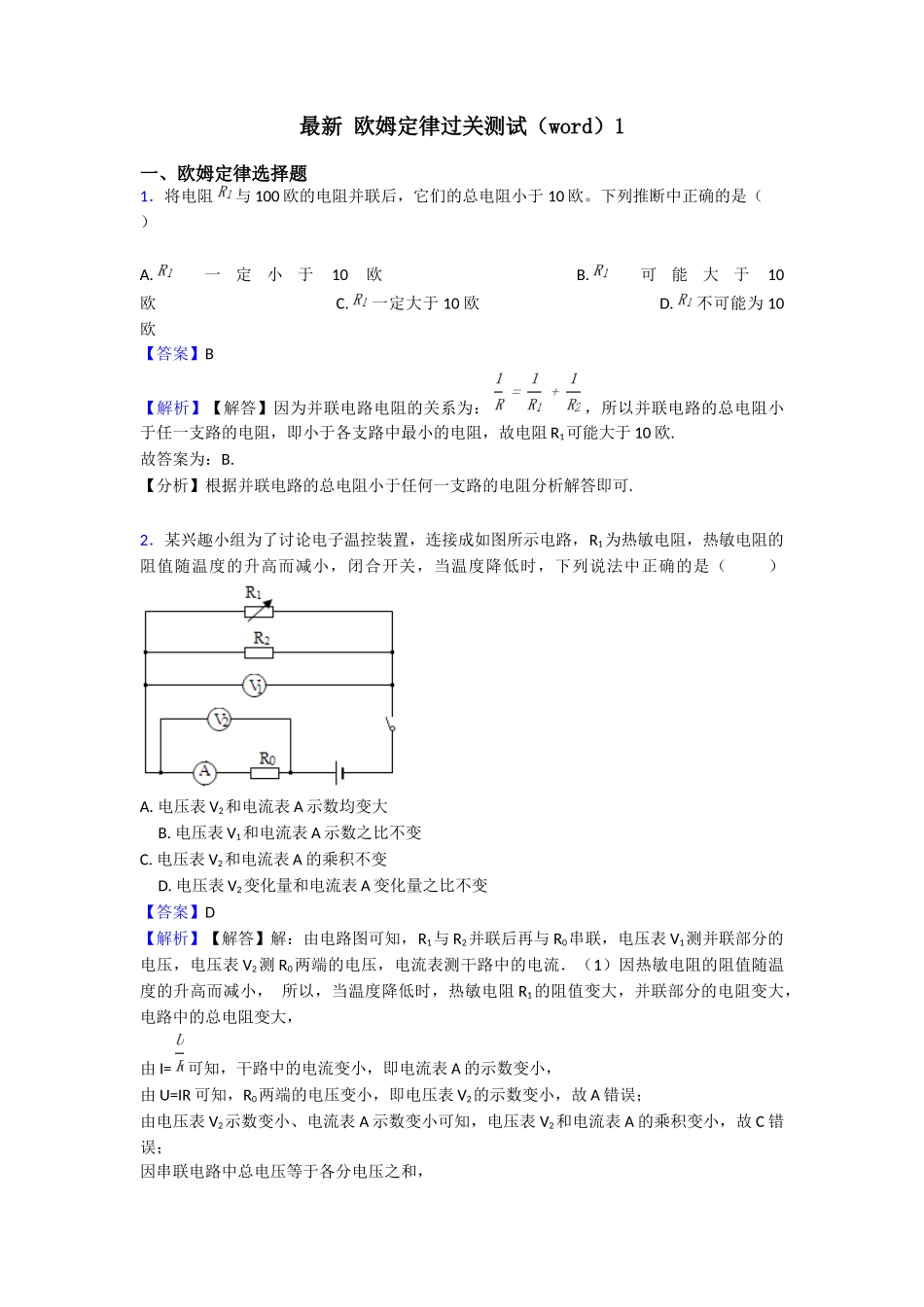

最新欧姆定律过关测试1_第1页
1/20

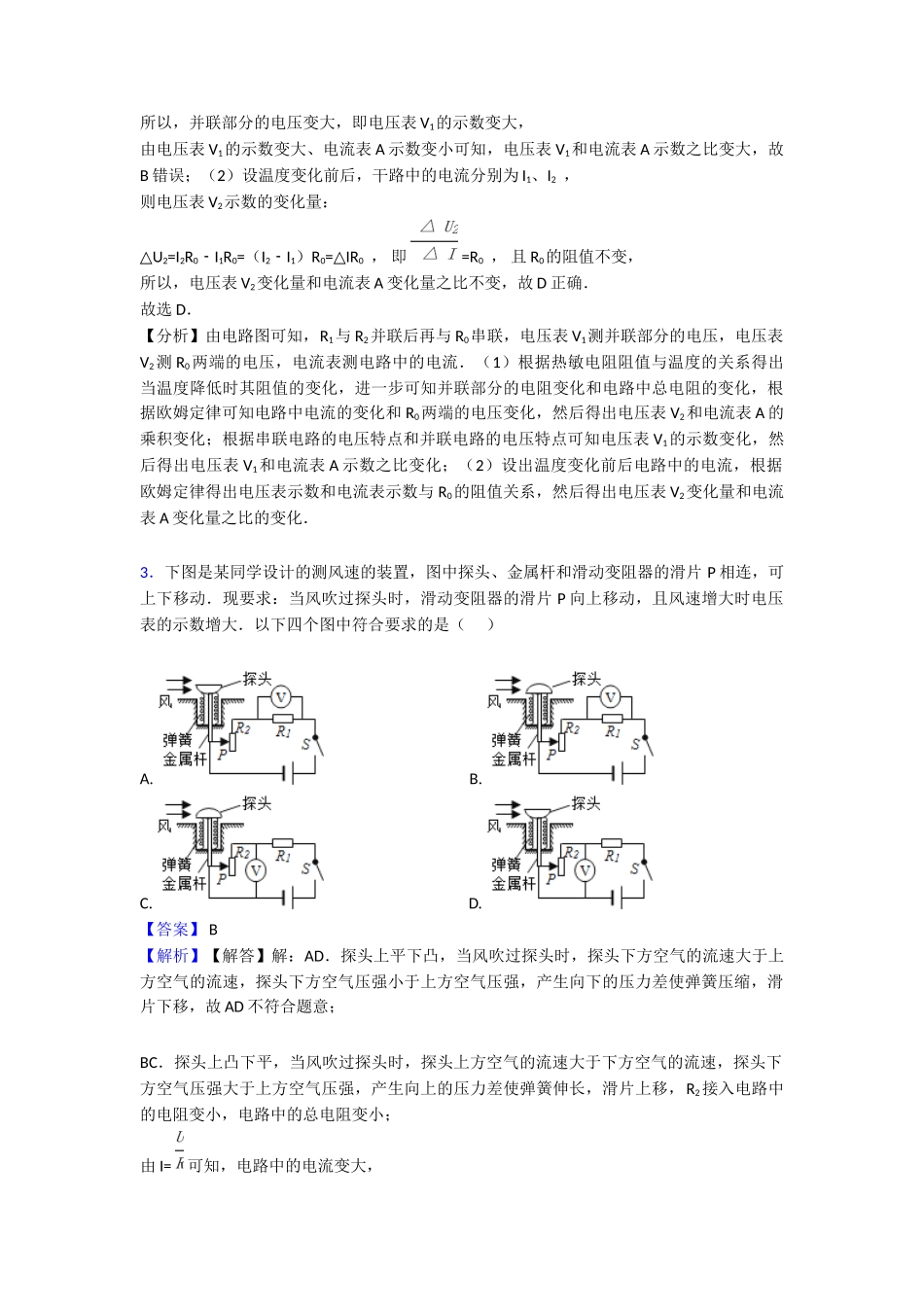

最新欧姆定律过关测试1_第2页
2/20
最新欧姆定律过关测试1_第3页
3/20
最新 欧姆定律过关测试(word)1一、欧姆定律选择题1.将电阻 与 100 欧的电阻并联后,它们的总电阻小于 10 欧。下列推断中正确的是( ) A. 一定小于10欧 B. 可能大于10欧 C. 一定大于 10 欧 D. 不可能为 10欧【答案】B 【解析】【解答】因为并联电路电阻的关系为: ,所以并联电路的总电阻小于任一支路的电阻,即小于各支路中最小的电阻,故电阻 R1可能大于 10 欧.故答案为:B.【分析】根据并联电路的总电阻小于任何一支路的电阻分析解答即可.2.某兴趣小组为了讨论电子温控装置,连接成如图所示电路,R1为热敏电阻,热敏电阻的阻值随温度的升高而减小,闭合开关,当温度降低时,下列说法中正确的是( ) A. 电压表 V2和电流表 A 示数均变大 B. 电压表 V1和电流表 A 示数之比不变C. 电压表 V2和电流表 A 的乘积不变 D. 电压表 V2变化量和电流表 A 变化量之比不变【答案】D 【解析】【解答】解:由电路图可知,R1与 R2并联后再与 R0串联,电压表 V1测并联部分的电压,电压表 V2测 R0两端的电压,电流表测干路中的电流.(1)因热敏电阻的阻值随温度的升高而减小, 所以,当温度降低时,热敏电阻 R1的阻值变大,并联部分的电阻变大,电路中的总电阻变大,由 I= 可知,干路中的电流变小,即电流表 A 的示数变小,由 U=IR 可知,R0两端的电压变小,即电压表 V2的示数变小,故 A 错误;由电压表 V2示数变小、电流表 A 示数变小可知,电压表 V2和电流表 A 的乘积变小,故 C 错误;因串联电路中总电压等于各分电压之和,所以,并联部分的电压变大,即电压表 V1的示数变大,由电压表 V1的示数变大、电流表 A 示数变小可知,电压表 V1和电流表 A 示数之比变大,故B 错误;(2)设温度变化前后,干路中的电流分别为 I1、I2 , 则电压表 V2示数的变化量:U△2=I2R0I﹣ 1R0=(I2I﹣ 1)R0= IR△0 , 即 =R0 , 且 R0的阻值不变,所以,电压表 V2变化量和电流表 A 变化量之比不变,故 D 正确.故选 D.【分析】由电路图可知,R1与 R2并联后再与 R0串联,电压表 V1测并联部分的电压,电压表V2测 R0两端的电压,电流表测电路中的电流.(1)根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化,进一步可知并联部分的电阻变化和电路中总电阻的变化,根据欧姆定律可知电路中电流的变化和 R0两端的电压变化,然后得出电压表 V2和电流表 A 的乘积...
