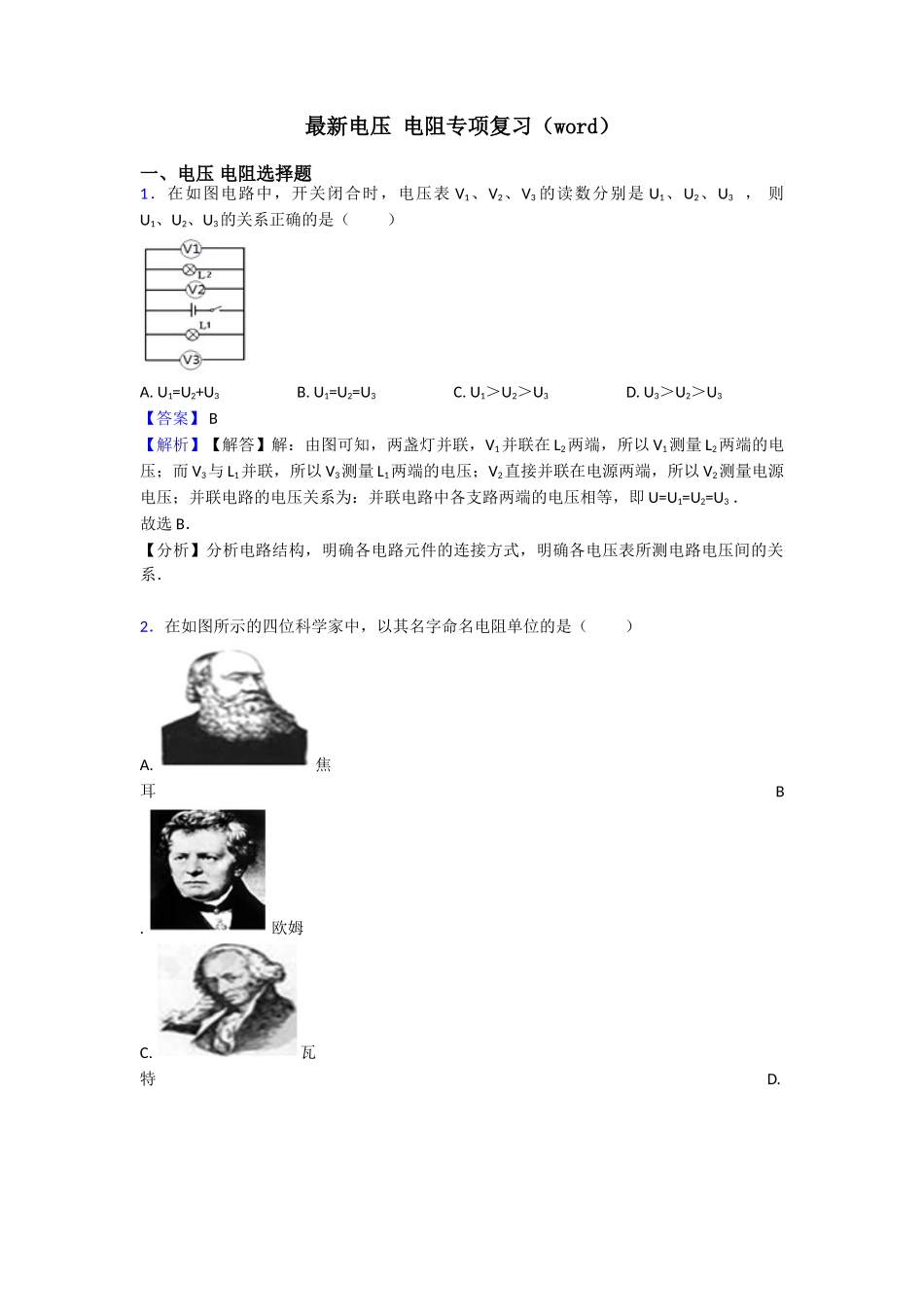

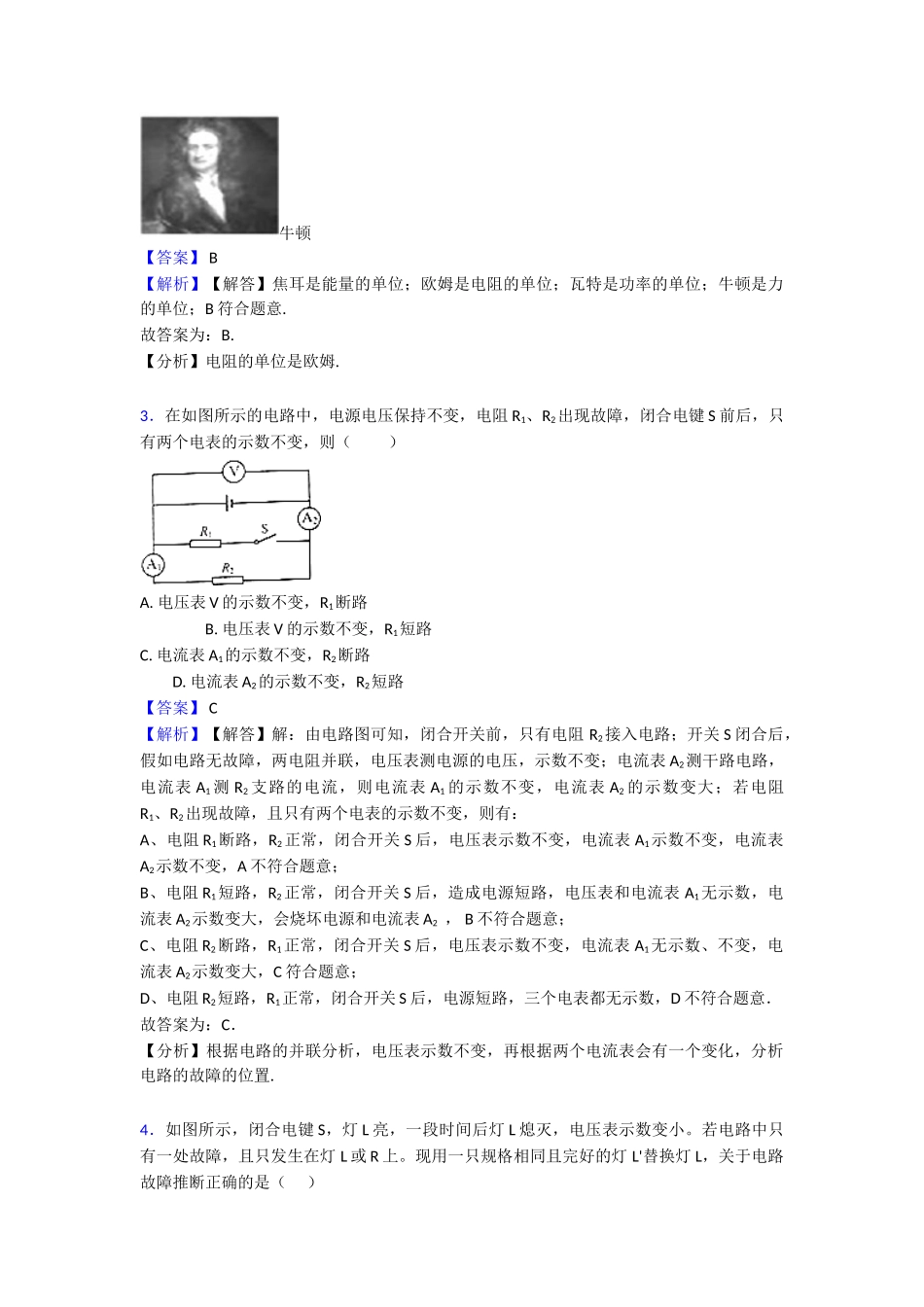

最新电压 电阻专项复习（word）一、电压 电阻选择题1．在如图电路中，开关闭合时，电压表 V1、V2、V3 的读数分别是 U1、U2、U3 ， 则U1、U2、U3的关系正确的是（ ） A. U1=U2+U3 B. U1=U2=U3 C. U1＞U2＞U3 D. U3＞U2＞U3【答案】 B 【解析】【解答】解：由图可知，两盏灯并联，V1并联在 L2两端，所以 V1测量 L2两端的电压；而 V3与 L1并联，所以 V3测量 L1两端的电压；V2直接并联在电源两端，所以 V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即 U=U1=U2=U3 ． 故选 B．【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．2．在如图所示的四位科学家中，以其名字命名电阻单位的是（ ） A. 焦耳 B. 欧姆C. 瓦特 D. 牛顿【答案】 B 【解析】【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力的单位；B 符合题意.故答案为：B.【分析】电阻的单位是欧姆.3．在如图所示的电路中，电源电压保持不变，电阻 R1、R2出现故障，闭合电键 S 前后，只有两个电表的示数不变，则（ ）A. 电压表 V 的示数不变，R1断路 B. 电压表 V 的示数不变，R1短路C. 电流表 A1的示数不变，R2断路 D. 电流表 A2的示数不变，R2短路【答案】 C 【解析】【解答】解：由电路图可知，闭合开关前，只有电阻 R2接入电路；开关 S 闭合后，假如电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表 A2测干路电路，电流表 A1 测 R2 支路的电流，则电流表 A1 的示数不变，电流表 A2 的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻 R1断路，R2正常，闭合开关 S 后，电压表示数不变，电流表 A1示数不变，电流表A2示数不变，A 不符合题意；B、电阻 R1短路，R2正常，闭合开关 S 后，造成电源短路，电压表和电流表 A1无示数，电流表 A2示数变大，会烧坏电源和电流表 A2 ， B 不符合题意；C、电阻 R2断路，R1正常，闭合开关 S 后，电压表示数不变，电流表 A1无示数、不变，电流表 A2示数变大，C 符合题意；D、电阻 R2短路，R1正常，闭合开关 S 后，电源短路，三个电表都无示数，D 不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.4．如图所示，闭合电键 S，灯 L 亮，一段时间后灯...
