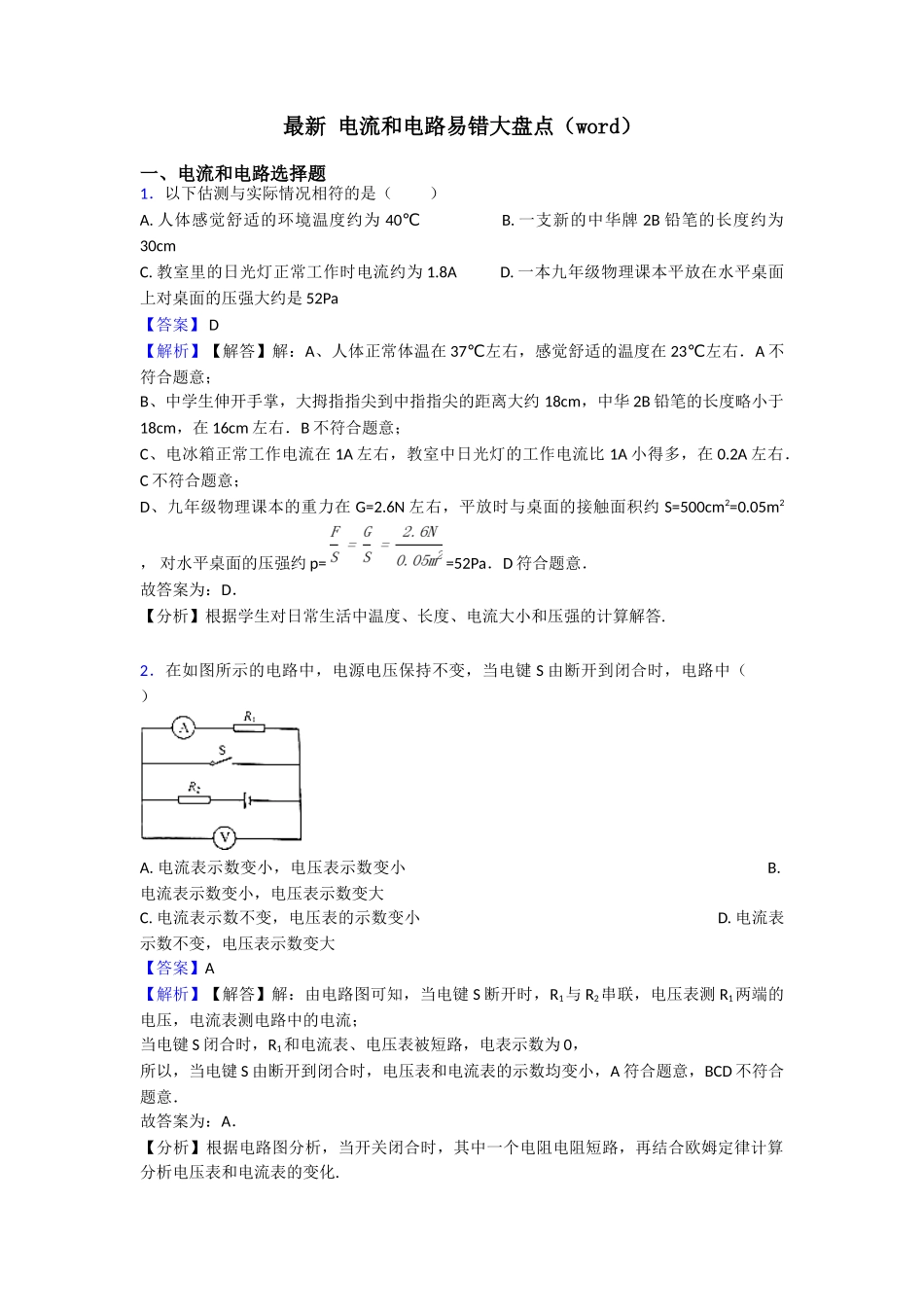

最新 电流和电路易错大盘点（word）一、电流和电路选择题1．以下估测与实际情况相符的是（ ） A. 人体感觉舒适的环境温度约为 40℃ B. 一支新的中华牌 2B 铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为 1.8A D. 一本九年级物理课本平放在水平桌面上对桌面的压强大约是 52Pa【答案】 D 【解析】【解答】解：A、人体正常体温在 37℃左右，感觉舒适的温度在 23℃左右．A 不符合题意；B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约 18cm，中华 2B 铅笔的长度略小于18cm，在 16cm 左右．B 不符合题意；C、电冰箱正常工作电流在 1A 左右，教室中日光灯的工作电流比 1A 小得多，在 0.2A 左右．C 不符合题意；D、九年级物理课本的重力在 G=2.6N 左右，平放时与桌面的接触面积约 S=500cm2=0.05m2 ， 对水平桌面的压强约 p= =52Pa．D 符合题意．故答案为：D．【分析】根据学生对日常生活中温度、长度、电流大小和压强的计算解答.2．在如图所示的电路中，电源电压保持不变，当电键 S 由断开到闭合时，电路中（ ）A. 电流表示数变小，电压表示数变小 B. 电流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小 D. 电流表示数不变，电压表示数变大【答案】A 【解析】【解答】解：由电路图可知，当电键 S 断开时，R1与 R2串联，电压表测 R1两端的电压，电流表测电路中的电流；当电键 S 闭合时，R1和电流表、电压表被短路，电表示数为 0，所以，当电键 S 由断开到闭合时，电压表和电流表的示数均变小，A 符合题意，BCD 不符合题意．故答案为：A．【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.3．如图所示，开关 S 闭合时，可能发生的现象是（ ）A. L1、L2都不发光 B. L1不发光、L2发光 C. 电池被烧坏 D. L1 发光、L2不发光【答案】 B 【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有 L2接入电路，则闭合开关后 L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与 L1 并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1 被短路．4．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。选项所示的图中符合要求的电路...
