最新电流和电路复习1

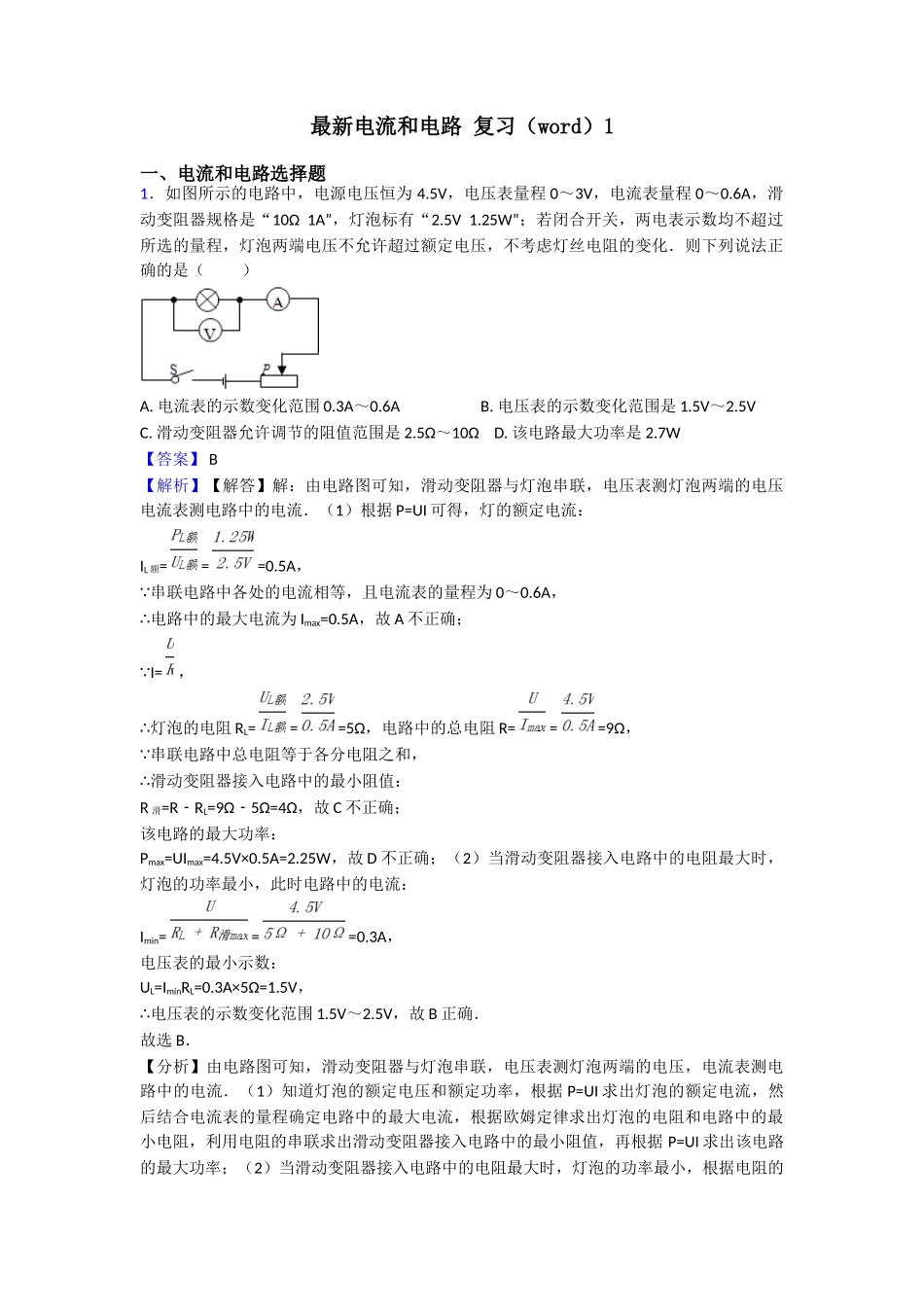

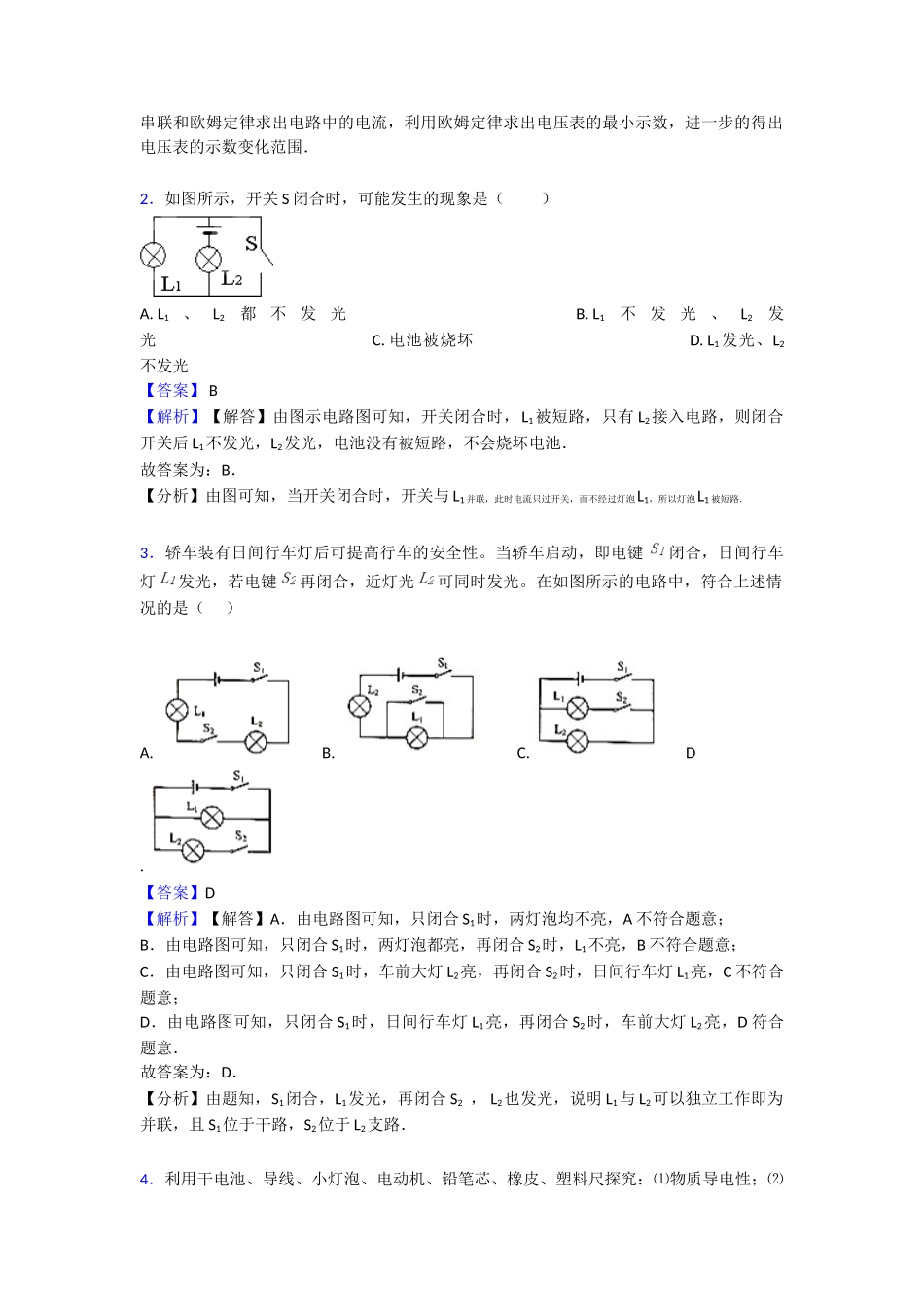

最新电流和电路 复习（word）1一、电流和电路选择题1．如图所示的电路中，电源电压恒为 4.5V，电压表量程 0～3V，电流表量程 0～0.6A，滑动变阻器规格是“10Ω 1A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（ ） A. 电流表的示数变化范围 0.3A～0.6A B. 电压表的示数变化范围是 1.5V～2.5VC. 滑动变阻器允许调节的阻值范围是 2.5Ω～10Ω D. 该电路最大功率是 2.7W【答案】 B 【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压电流表测电路中的电流．（1）根据 P=UI 可得，灯的额定电流： IL 额= = =0.5A， 串联电路中各处的电流相等，且电流表的量程为 0～0.6A，∴电路中的最大电流为 Imax=0.5A，故 A 不正确；I= ，∴灯泡的电阻 RL= = =5Ω，电路中的总电阻 R= = =9Ω， 串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的最小阻值：R 滑=RR﹣L=9Ω5Ω=4Ω﹣，故 C 不正确；该电路的最大功率：Pmax=UImax=4.5V×0.5A=2.25W，故 D 不正确；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：Imin= = =0.3A，电压表的最小示数：UL=IminRL=0.3A×5Ω=1.5V，∴电压表的示数变化范围 1.5V～2.5V，故 B 正确．故选 B．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据 P=UI 求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据 P=UI 求出该电路的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围．2．如图所示，开关 S 闭合时，可能发生的现象是（ ）A. L1、L2都不发光 B. L1不发光、L2发光 C. 电池被烧坏 D. L1 发光、L2不发光【答案】 B 【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有 L2接入电路，则闭合开关后 L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与...
