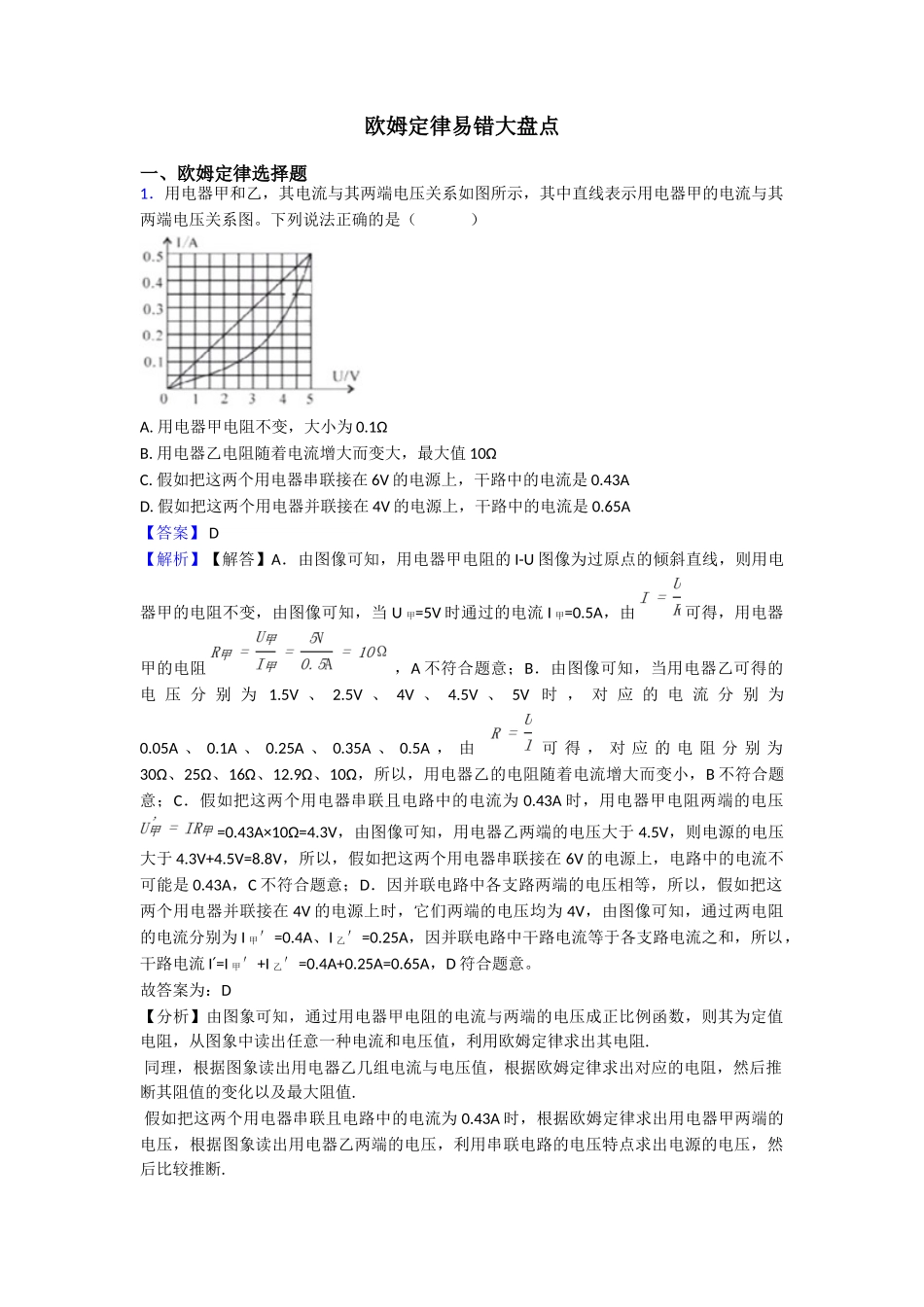

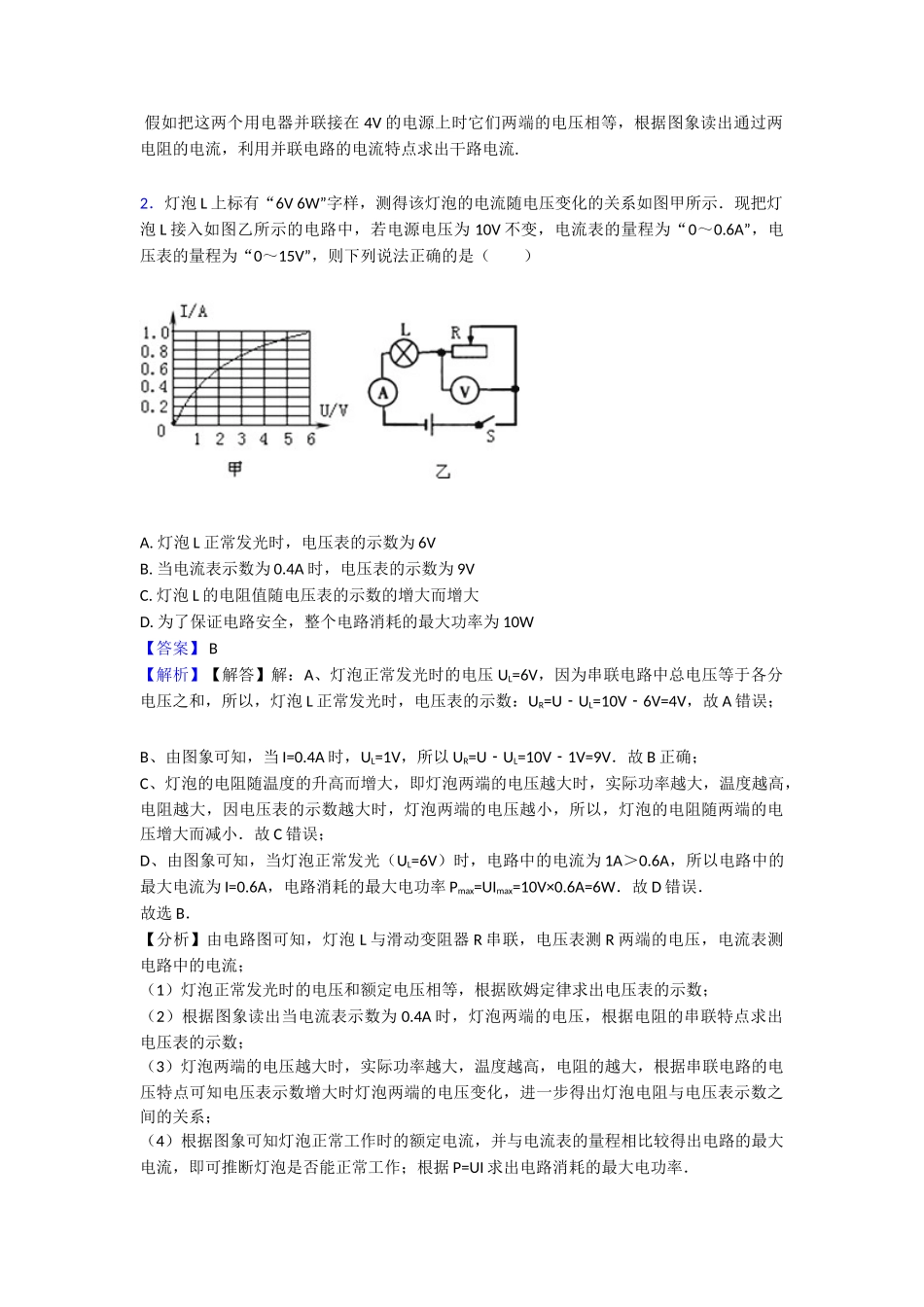

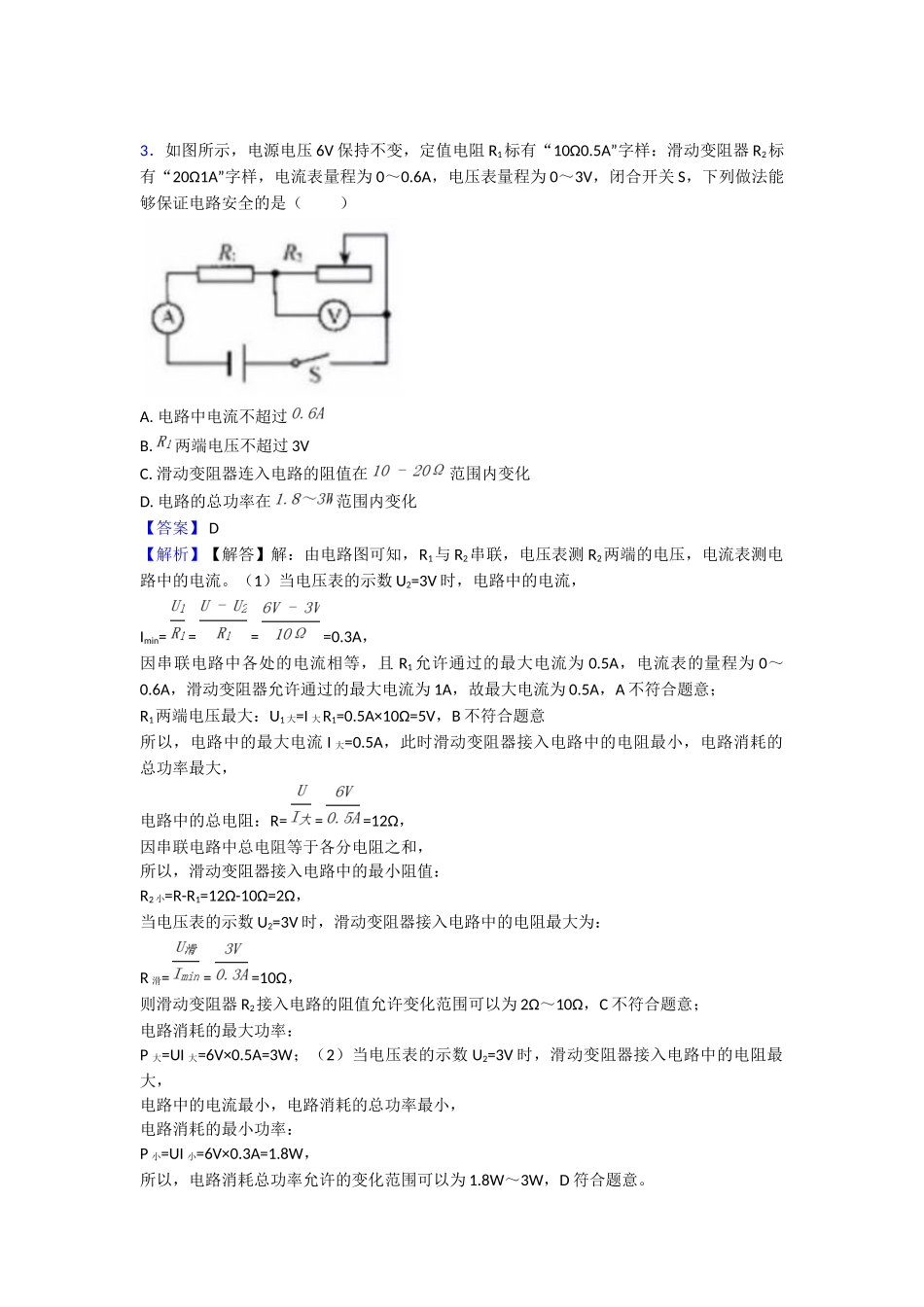

欧姆定律易错大盘点一、欧姆定律选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是（ ） A. 用电器甲电阻不变，大小为 0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值 10ΩC. 假如把这两个用电器串联接在 6V 的电源上，干路中的电流是 0.43AD. 假如把这两个用电器并联接在 4V 的电源上，干路中的电流是 0.65A【答案】 D 【解析】【解答】A．由图像可知，用电器甲电阻的 I-U 图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当 U 甲=5V 时通过的电流 I 甲=0.5A，由 可得，用电器甲的电阻 ，A 不符合题意；B．由图像可知，当用电器乙可得的电 压 分 别 为 1.5V 、 2.5V 、 4V 、 4.5V 、 5V 时 ， 对 应 的 电 流 分 别 为0.05A 、 0.1A 、 0.25A 、 0.35A 、 0.5A ， 由 可 得 ， 对 应 的 电 阻 分 别 为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B 不符合题意；C．假如把这两个用电器串联且电路中的电流为 0.43A 时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于 4.5V，则电源的电压大于 4.3V+4.5V=8.8V，所以，假如把这两个用电器串联接在 6V 的电源上，电路中的电流不可能是 0.43A，C 不符合题意；D．因并联电路中各支路两端的电压相等，所以，假如把这两个用电器并联接在 4V 的电源上时，它们两端的电压均为 4V，由图像可知，通过两电阻的电流分别为 I 甲′=0.4A、I 乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流 I =I′甲′+I 乙′=0.4A+0.25A=0.65A，D 符合题意。 故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻. 同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后推断其阻值的变化以及最大阻值. 假如把这两个用电器串联且电路中的电流为 0.43A 时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较推断. 假如把这两个用电器并联接在 4V 的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出...
