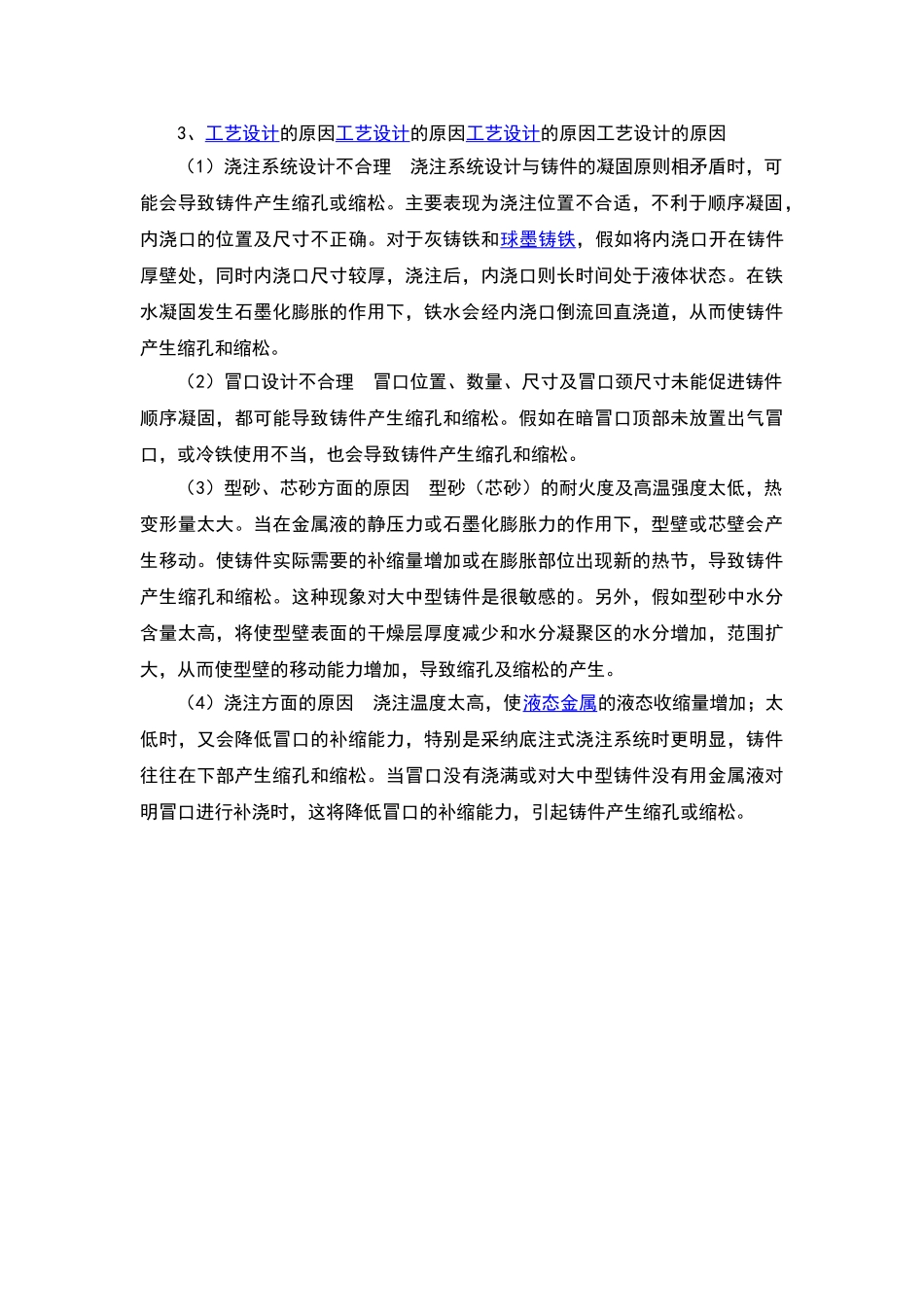

浅谈铸件缩孔、缩松产生的原因 铸件形成后，在最后凝固部位，由于收缩出现的集中孔洞称为缩孔，分散而细小的孔洞称为缩松。缩孔和缩松通常发生在铸件内部。由于缩孔、缩松的存在，将减少铸件的有效承载截面积，甚至造成应力集中而大大降低铸件的物理和力学性能。由于铸件的连续性被破坏，使铸件的气密性、抗蚀性等性能显著降低；加工后铸件表面的粗糙度提高。所以，缩孔和缩松是铸件的主要缺陷之一，应予以防止。金属在凝固过程中，当液态收缩与凝固收缩之和大于固态收缩时，就有可能在铸件内部留下孔洞。由于金属性质和凝固条件的不同引起的缩孔、缩松类缺陷。 1、铸件结构方面的原因铸件结构方面的原因铸件结构方面的原因铸件结构方面的原因由于铸件断面过厚，造成补缩不良形成缩孔。铸件壁厚不均匀，在壁厚部分热节处产生缩孔或缩松。由于铸孔直径太小形成铸孔的砂芯被高温金属液加热后，长期处于高温状态，降低了铸孔表面金属的凝固速度，同时，砂芯为气体或大气压提供了信道，导致了孔壁产生缩孔和绣松。铸件的凹角圆角半径太小，使尖角处型砂传热能力降低，凹角处凝固速度下降，同时由于尖角处型砂受热作用强，发气压力大，析出的气体可向未凝固的金属液渗入，导致铸件产生气缩孔。 2、熔炼方面的原因熔炼方面的原因熔炼方面的原因熔炼方面的原因液体金属的含气量太高，导致在铸件冷却过程中以气泡形式析出，阻止邻近的液体金属向该处流动进行补缩，产生缩孔或缩松。当灰铸铁碳当量太低时，将使铁水凝固时共晶石墨析出量减少，降低了石墨化膨胀的作用，使凝固收缩增加，同时也降低铁水的流动性。认而降低铁水的自补缩能力，使铸件容易产生缩孔或缩松。当铁水含磷量或含硫量偏高时，磷是扩大凝固温度范围的元素，同时形成大量的低熔点磷共晶，凝固时减少了补缩能力。硫是阻碍石墨化的元素，硫还能降低铁水的流动性。同时，铁水氧化严重，也降低液体金属的流动性，使铸件产生缩孔或缩松。孕育铸铁或球墨铸铁在浇注前用硅铁等孕育剂进行孕育处理时，假如孕育不良，将导致铁水凝固时析出大量的渗碳体，从而使凝固收缩增加，产生缩孔或缩松。 3、工艺设计的原因工艺设计的原因工艺设计的原因工艺设计的原因（1）浇注系统设计不合理 浇注系统设计与铸件的凝固原则相矛盾时，可能会导致铸件产生缩孔或缩松。主要表现为浇注位置不合适，不利于顺序凝固，内浇口的位置及尺寸不正确。对于灰铸铁和球墨铸铁，假如将内浇口开在铸件厚壁处，同时内浇...
