某学校毕业学生的桥梁设计和实现 土木工程管理专业

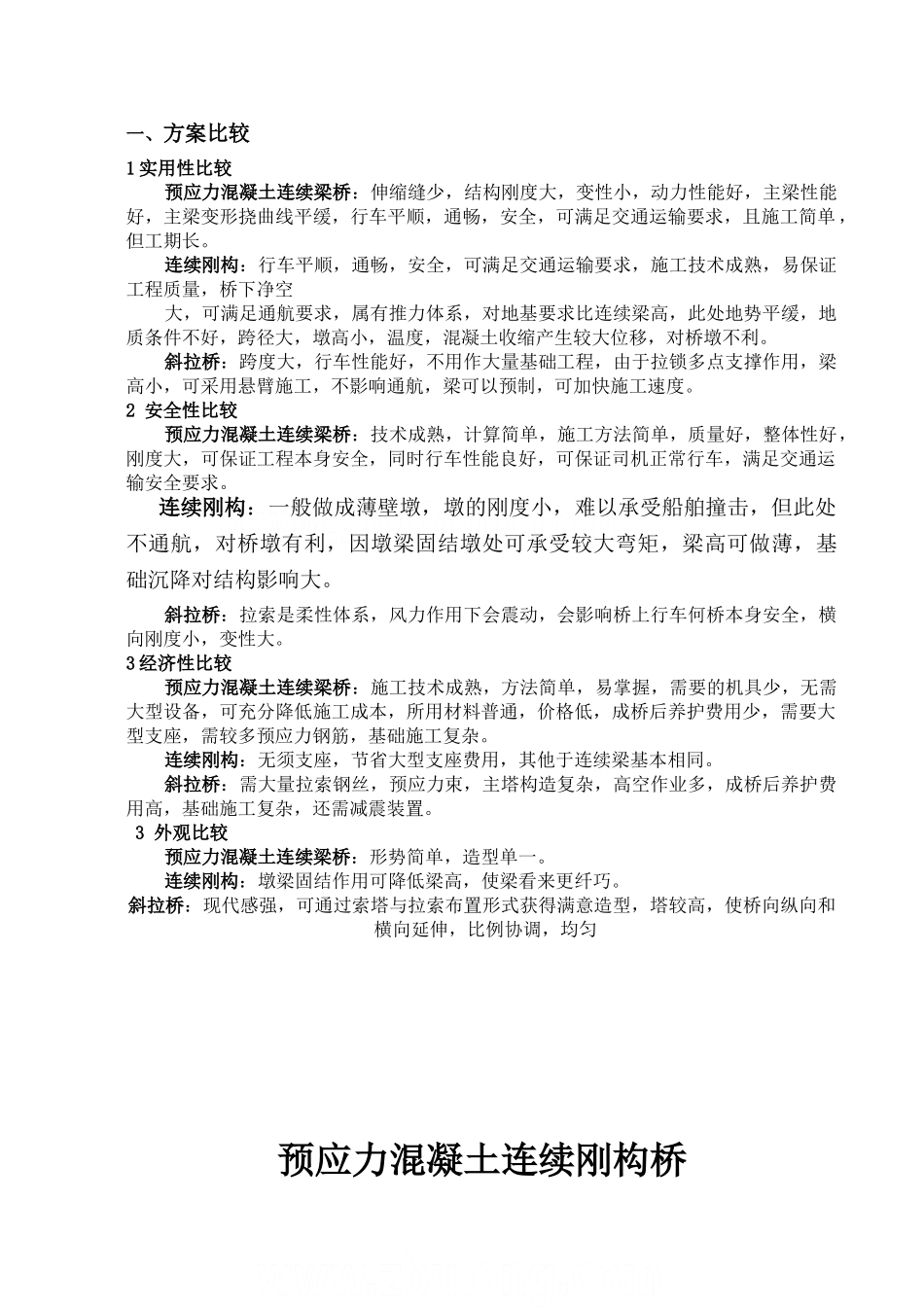

一、方案比较1 实用性比较预应力混凝土连续梁桥：伸缩缝少，结构刚度大，变性小，动力性能好，主梁性能好，主梁变形挠曲线平缓，行车平顺，通畅，安全，可满足交通运输要求，且施工简单，但工期长。连续刚构：行车平顺，通畅，安全，可满足交通运输要求，施工技术成熟，易保证工程质量，桥下净空大，可满足通航要求，属有推力体系，对地基要求比连续梁高，此处地势平缓，地质条件不好，跨径大，墩高小，温度，混凝土收缩产生较大位移，对桥墩不利。斜拉桥：跨度大，行车性能好，不用作大量基础工程，由于拉锁多点支撑作用，梁高小，可采用悬臂施工，不影响通航，梁可以预制，可加快施工速度。2 安全性比较预应力混凝土连续梁桥：技术成熟，计算简单，施工方法简单，质量好，整体性好，刚度大，可保证工程本身安全，同时行车性能良好，可保证司机正常行车，满足交通运输安全要求。连续刚构：一般做成薄壁墩，墩的刚度小，难以承受船舶撞击，但此处不通航，对桥墩有利，因墩梁固结墩处可承受较大弯矩，梁高可做薄，基础沉降对结构影响大。斜拉桥：拉索是柔性体系，风力作用下会震动，会影响桥上行车何桥本身安全，横向刚度小，变性大。3 经济性比较预应力混凝土连续梁桥：施工技术成熟，方法简单，易掌握，需要的机具少，无需大型设备，可充分降低施工成本，所用材料普通，价格低，成桥后养护费用少，需要大型支座，需较多预应力钢筋，基础施工复杂。连续刚构：无须支座，节省大型支座费用，其他于连续梁基本相同。斜拉桥：需大量拉索钢丝，预应力束，主塔构造复杂，高空作业多，成桥后养护费用高，基础施工复杂，还需减震装置。 3 外观比较预应力混凝土连续梁桥：形势简单，造型单一。连续刚构：墩梁固结作用可降低梁高，使梁看来更纤巧。斜拉桥：现代感强，可通过索塔与拉索布置形式获得满意造型，塔较高，使桥向纵向和横向延伸，比例协调，均匀预应力混凝土连续刚构桥第一节 方案简介及结构尺寸拟定一：设计技术标准：1：设计荷载 汽车-20 级，挂车-100 级。人群荷载 3KN/M.2：桥梁宽度 净 14+2×2.5 m3：桥面设 1.5%的双向横坡，桥梁纵向设 1.5%的双向坡。二：设计规范：1：JTJ 021-89 <<公路桥梁设计通用规范>>2：JTJ 023-85 <<公路钢筋混凝土及预应力混凝土设计规范>>3：JTJ 022-85 <<公路砖石及混泥土桥涵设计规范〉〉4：JTJ 024-85 <<公路桥涵地基与基础设计规范>>5：JTJ041-89 <<公路桥涵施工技术规范>>一．桥孔长...
