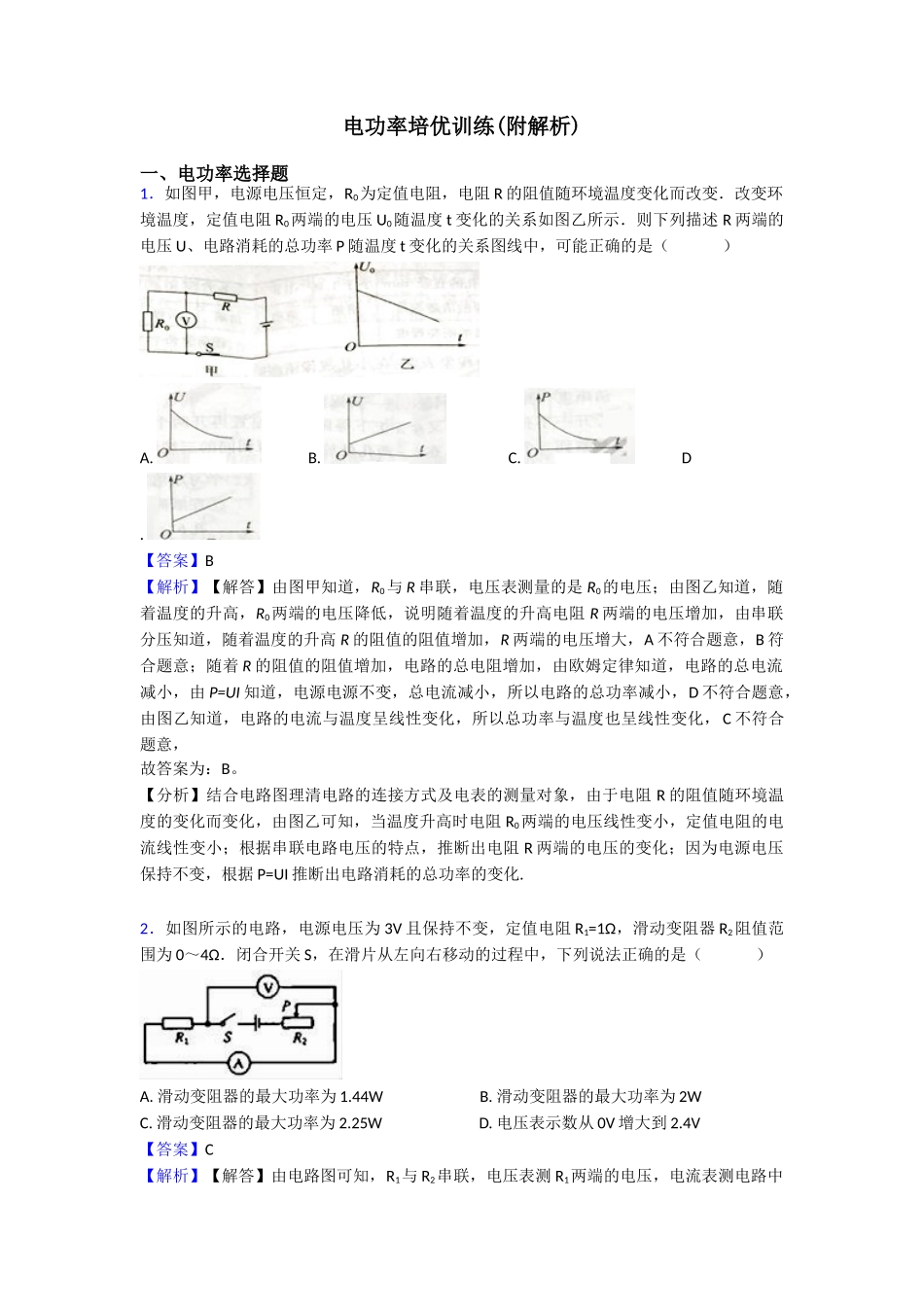

电功率培优训练(附解析)一、电功率选择题1．如图甲，电源电压恒定，R0为定值电阻，电阻 R 的阻值随环境温度变化而改变．改变环境温度，定值电阻 R0两端的电压 U0随温度 t 变化的关系如图乙所示．则下列描述 R 两端的电压 U、电路消耗的总功率 P 随温度 t 变化的关系图线中，可能正确的是（ ）A. B. C. D. 【答案】B 【解析】【解答】由图甲知道，R0与 R 串联，电压表测量的是 R0的电压；由图乙知道，随着温度的升高，R0两端的电压降低，说明随着温度的升高电阻 R 两端的电压增加，由串联分压知道，随着温度的升高 R 的阻值的阻值增加，R 两端的电压增大，A 不符合题意，B 符合题意；随着 R 的阻值的阻值增加，电路的总电阻增加，由欧姆定律知道，电路的总电流减小，由 P=UI 知道，电源电源不变，总电流减小，所以电路的总功率减小，D 不符合题意，由图乙知道，电路的电流与温度呈线性变化，所以总功率与温度也呈线性变化，C 不符合题意，故答案为：B。【分析】结合电路图理清电路的连接方式及电表的测量对象，由于电阻 R 的阻值随环境温度的变化而变化，由图乙可知，当温度升高时电阻 R0两端的电压线性变小，定值电阻的电流线性变小；根据串联电路电压的特点，推断出电阻 R 两端的电压的变化；因为电源电压保持不变，根据 P=UI 推断出电路消耗的总功率的变化.2．如图所示的电路，电源电压为 3V 且保持不变，定值电阻 R1=1Ω，滑动变阻器 R2阻值范围为 0～4Ω．闭合开关 S，在滑片从左向右移动的过程中，下列说法正确的是（ ）A. 滑动变阻器的最大功率为 1.44W B. 滑动变阻器的最大功率为 2WC. 滑动变阻器的最大功率为 2.25W D. 电压表示数从 0V 增大到 2.4V【答案】C 【解析】【解答】由电路图可知，R1与 R2串联，电压表测 R1两端的电压，电流表测电路中的电流。（1）因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I＝ ，滑动变阻器消耗的电功率：P2＝I2R2＝（ ）2R2＝ ，所以，当 R2＝R1＝1Ω 时，滑动变阻器消耗的电功率最大，则 P2 大＝ ＝2.25W，AB 不符合题意、C 符合题意；（2）当滑动变阻器接入电路中的电阻为零时，电路为 R1的简单电路，电压表测电源两端的电压，示数为 3V，当滑动变阻器接入电路中的电阻最 大 时 ， 电 路 中 的 电 流 最 小 ， R1 两 端 的 电 压 最 小 ， 此 时 电 路 中 的 电 流 ： I′ ...
