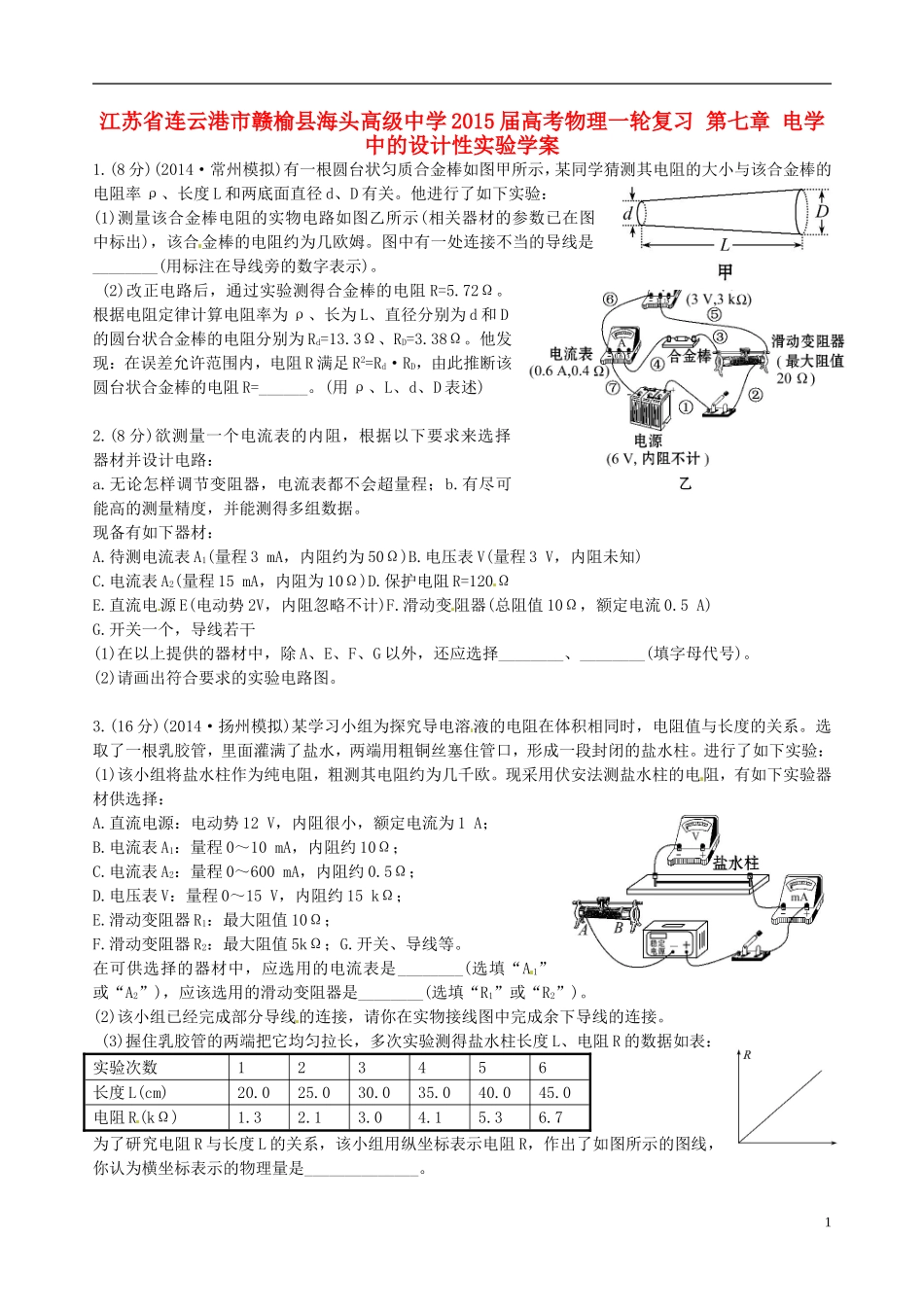

江苏省连云港市赣榆县海头高级中学 2015 届高考物理一轮复习 第七章 电学中的设计性实验学案1.(8 分)(2014·常州模拟)有一根圆台状匀质合金棒如图甲所示，某同学猜测其电阻的大小与该合金棒的电阻率 ρ、长度 L 和两底面直径 d、D 有关。他进行了如下实验：(1)测量该合金棒电阻的实物电路如图乙所示(相关器材的参数已在图中标出)，该合金棒的电阻约为几欧姆。图中有一处连接不当的导线是________(用标注在导线旁的数字表示)。 (2)改正电路后，通过实验测得合金棒的电阻 R=5.72Ω。根据电阻定律计算电阻率为 ρ、长为 L、直径分别为 d 和 D的圆台状合金棒的电阻分别为 Rd=13.3Ω、RD=3.38Ω。他发现：在误差允许范围内，电阻 R 满足 R2=Rd·RD，由此推断该圆台状合金棒的电阻 R=______。(用 ρ、L、d、D 表述)2.(8 分)欲测量一个电流表的内阻，根据以下要求来选择器材并设计电路：a.无论怎样调节变阻器，电流表都不会超量程；b.有尽可能高的测量精度，并能测得多组数据。现备有如下器材：A.待测电流表 A1(量程 3 mA，内阻约为 50Ω)B.电压表 V(量程 3 V，内阻未知)C.电流表 A2(量程 15 mA，内阻为 10Ω)D.保护电阻 R=120ΩE.直流电源 E(电动势 2V，内阻忽略不计)F.滑动变阻器(总阻值 10Ω，额定电流 0.5 A)G.开关一个，导线若干(1)在以上提供的器材中，除 A、E、F、G 以外，还应选择________、________(填字母代号)。(2)请画出符合要求的实验电路图。3.(16 分)(2014·扬州模拟)某学习小组为探究导电溶液的电阻在体积相同时，电阻值与长度的关系。选取了一根乳胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。进行了如下实验：(1)该小组将盐水柱作为纯电阻，粗测其电阻约为几千欧。现采用伏安法测盐水柱的电阻，有如下实验器材供选择：A.直流电源：电动势 12 V，内阻很小，额定电流为 1 A；B.电流表 A1：量程 0～10 mA，内阻约 10Ω；C.电流表 A2：量程 0～600 mA，内阻约 0.5Ω；D.电压表 V：量程 0～15 V，内阻约 15 kΩ；E.滑动变阻器 R1：最大阻值 10Ω；F.滑动变阻器 R2：最大阻值 5kΩ；G.开关、导线等。在可供选择的器材中，应选用的电流表是________(选填“A 1”或“A2”)，应该选用的滑动变阻器是________(选填“R1”或“R2”)。(2)该小组已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。 (3)握住乳胶管的两端把它均匀拉长，多次...
