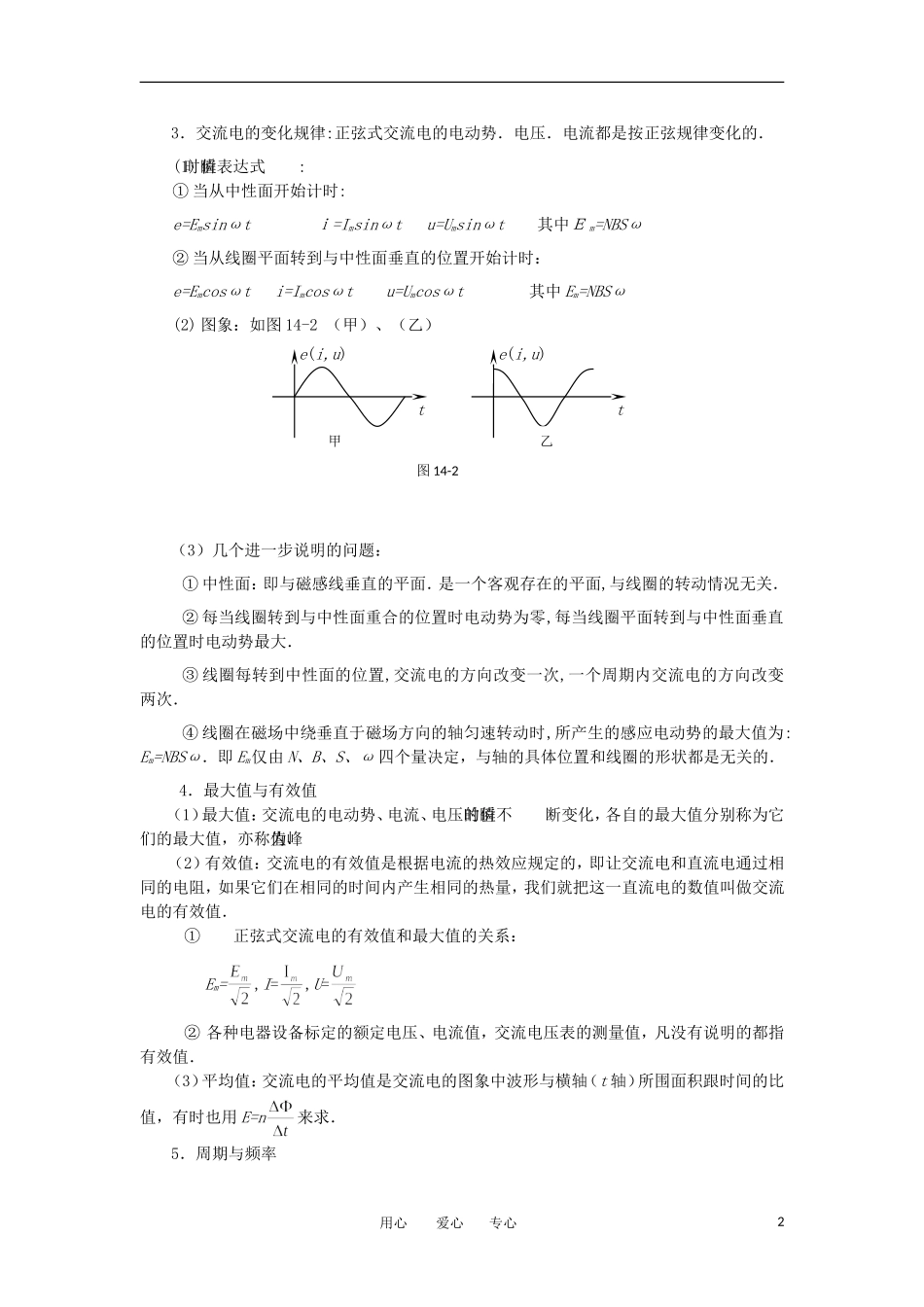

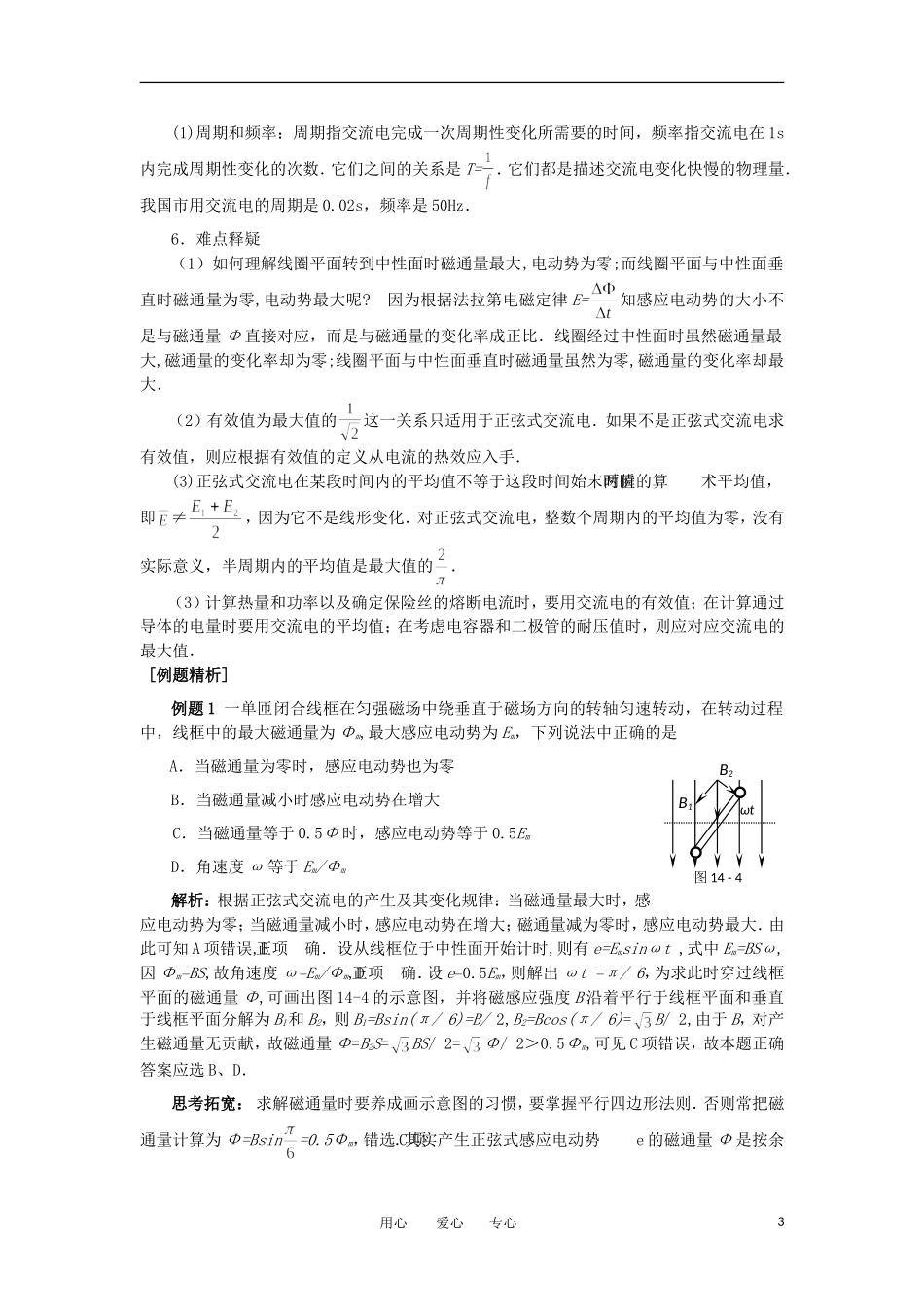

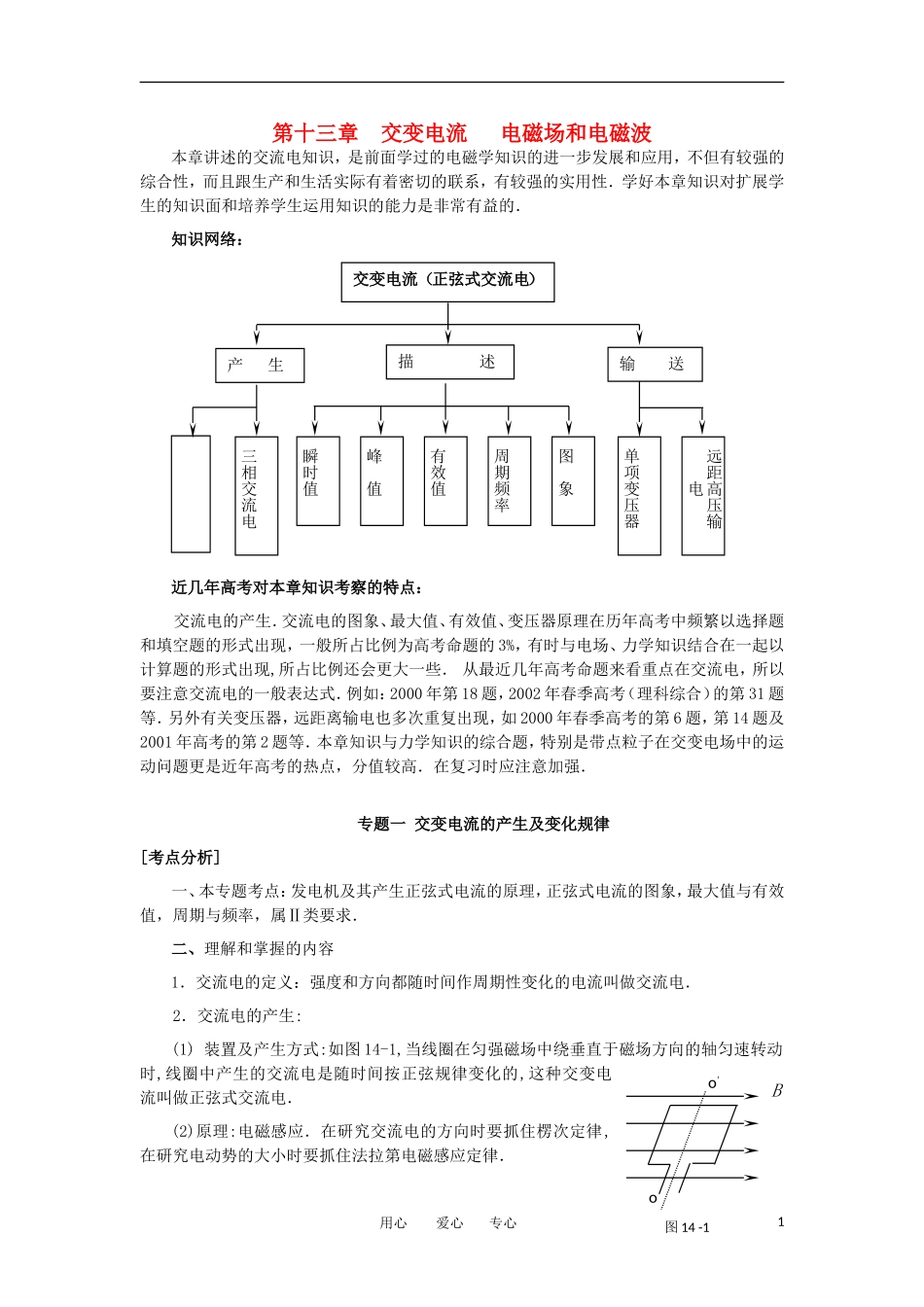

第十三章 交变电流 电磁场和电磁波本章讲述的交流电知识，是前面学过的电磁学知识的进一步发展和应用，不但有较强的综合性，而且跟生产和生活实际有着密切的联系，有较强的实用性．学好本章知识对扩展学生的知识面和培养学生运用知识的能力是非常有益的．知识网络：近几年高考对本章知识考察的特点：交流电的产生．交流电的图象、最大值、有效值、变压器原理在历年高考中频繁以选择题和填空题的形式出现，一般所占比例为高考命题的 3%，有时与电场、力学知识结合在一起以计算题的形式出现,所占比例还会更大一些． 从最近几年高考命题来看重点在交流电，所以要注意交流电的一般表达式．例如：2000 年第 18 题，2002 年春季高考（理科综合）的第 31 题等．另外有关变压器，远距离输电也多次重复出现，如 2000 年春季高考的第 6 题，第 14 题及2001 年高考的第 2 题等．本章知识与力学知识的综合题，特别是带点粒子在交变电场中的运动问题更是近年高考的热点，分值较高．在复习时应注意加强． 专题一 交变电流的产生及变化规律[考点分析]一、本专题考点：发电机及其产生正弦式电流的原理，正弦式电流的图象，最大值与有效值，周期与频率，属Ⅱ类要求．二、理解和掌握的内容1．交流电的定义：强度和方向都随时间作周期性变化的电流叫做交流电．2．交流电的产生:(1) 装置及产生方式:如图 14-1,当线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时,线圈中产生的交流电是随时间按正弦规律变化的,这种交变电流叫做正弦式交流电．(2)原理:电磁感应．在研究交流电的方向时要抓住楞次定律,在研究电动势的大小时要抓住法拉第电磁感应定律．用心 爱心 专心1oo’B图 14 -1交变电流（正弦式交流电）产 生描 述输 送单项变压器远距高压输电瞬时值峰 值有效值周期频率图 象三相交流电3．交流电的变化规律:正弦式交流电的电动势．电压．电流都是按正弦规律变化的．(1) 瞬时值表达式:① 当从中性面开始计时:e=Emsinωt ｉ=Imsinωt u=Umsinωt 其中Ｅ m=NBSω② 当从线圈平面转到与中性面垂直的位置开始计时：e=Emcosωt i=Imcosωt u=Umcosωt 其中 Em=NBSω(2) 图象：如图 14-2 （甲）、（乙）（3）几个进一步说明的问题：① 中性面：即与磁感线垂直的平面．是一个客观存在的平面,与线圈的转动情况无关．② 每当线圈转到与中性面重合的位置时电动势为零,每当线圈平面转到与中性面垂直的位置时电动势最大．③ 线圈每...
