河南省沁阳市第一中学2013-2014学年高中物理 1.9 带电粒子在电场中的运动导学案 新人教版选修3-1

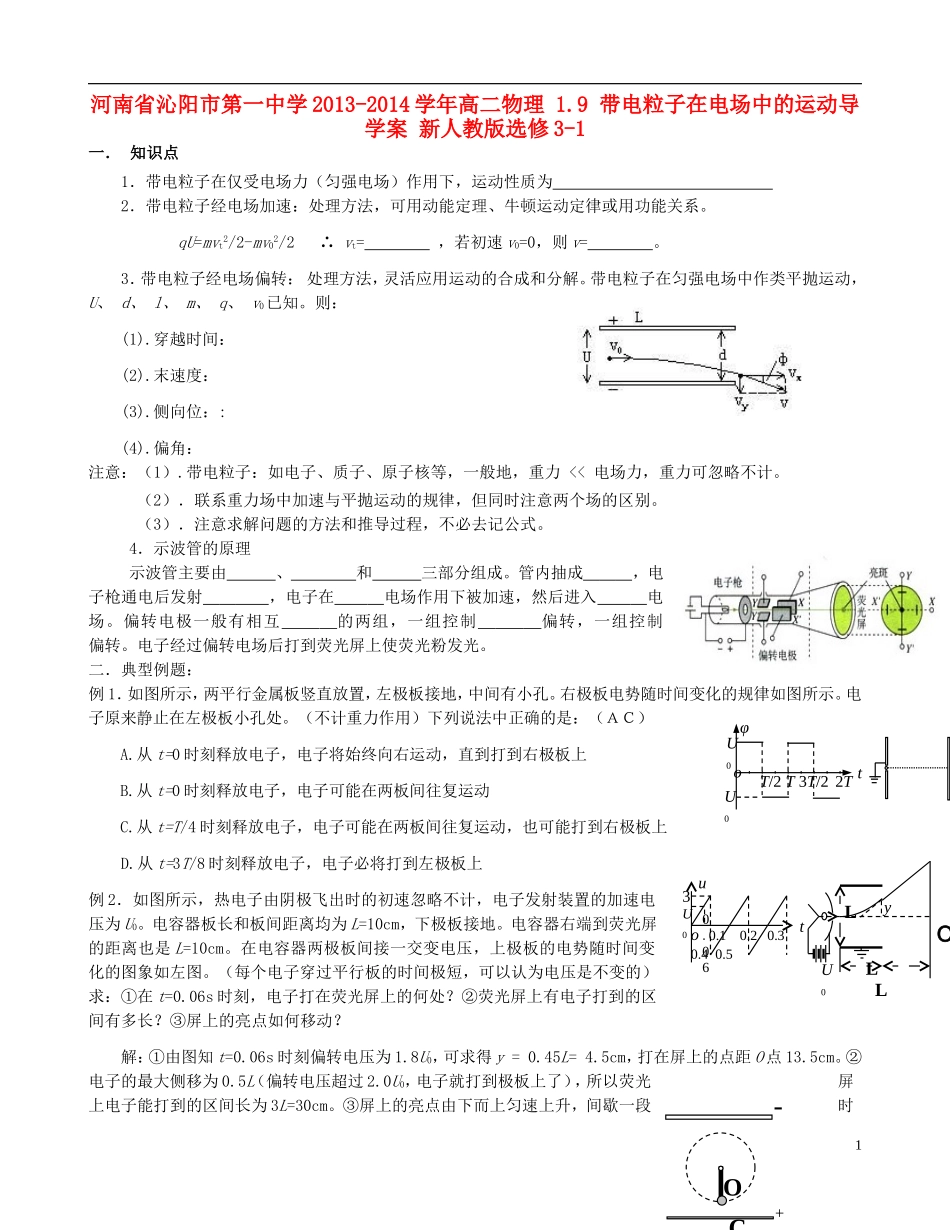

河南省沁阳市第一中学 2013-2014 学年高二物理 1.9 带电粒子在电场中的运动导学案 新人教版选修 3-1一． 知识点1．带电粒子在仅受电场力（匀强电场）作用下，运动性质为 2．带电粒子经电场加速：处理方法，可用动能定理、牛顿运动定律或用功能关系。qU=mvt2/2-mv02/2 ∴ vt= ，若初速 v0=0，则 v= 。3．带电粒子经电场偏转： 处理方法，灵活应用运动的合成和分解。带电粒子在匀强电场中作类平抛运动， U、 d、 l、 m、 q、 v0已知。则：(1).穿越时间：(2).末速度：(3).侧向位：:(4).偏角：注意：（1）.带电粒子：如电子、质子、原子核等，一般地，重力 << 电场力，重力可忽略不计。（2）．联系重力场中加速与平抛运动的规律，但同时注意两个场的区别。（3）．注意求解问题的方法和推导过程，不必去记公式。 4．示波管的原理示波管主要由 、 和 三部分组成。管内抽成 ，电子枪通电后发射 ，电子在 电场作用下被加速，然后进入 电场。偏转电极一般有相互 的两组，一组控制 偏转，一组控制 偏转。电子经过偏转电场后打到荧光屏上使荧光粉发光。二．典型例题： 例 1．如图所示，两平行金属板竖直放置，左极板接地，中间有小孔。右极板电势随时间变化的规律如图所示。电子原来静止在左极板小孔处。（不计重力作用）下列说法中正确的是：（ＡＣ）A.从 t=0 时刻释放电子，电子将始终向右运动，直到打到右极板上B.从 t=0 时刻释放电子，电子可能在两板间往复运动C.从 t=T/4 时刻释放电子，电子可能在两板间往复运动，也可能打到右极板上D.从 t=3T/8 时刻释放电子，电子必将打到左极板上例 2．如图所示，热电子由阴极飞出时的初速忽略不计，电子发射装置的加速电压为 U0。电容器板长和板间距离均为 L=10cm，下极板接地。电容器右端到荧光屏的距离也是 L=10cm。在电容器两极板间接一交变电压，上极板的电势随时间变化的图象如左图。（每个电子穿过平行板的时间极短，可以认为电压是不变的）求：①在 t=0.06s 时刻，电子打在荧光屏上的何处？②荧光屏上有电子打到的区间有多长？③屏上的亮点如何移动？解：①由图知 t=0.06s 时刻偏转电压为 1.8U0，可求得 y = 0.45L= 4.5cm，打在屏上的点距 O 点 13.5cm。②电子的最大侧移为 0.5L（偏转电压超过 2.0U0，电子就打到极板上了），所以荧光屏上电子能打到的区间长为 3L=30cm。③屏上的亮点由下而上匀速上升，间歇一段时1tφU0U0oT/2 T 3T/2 2T...
