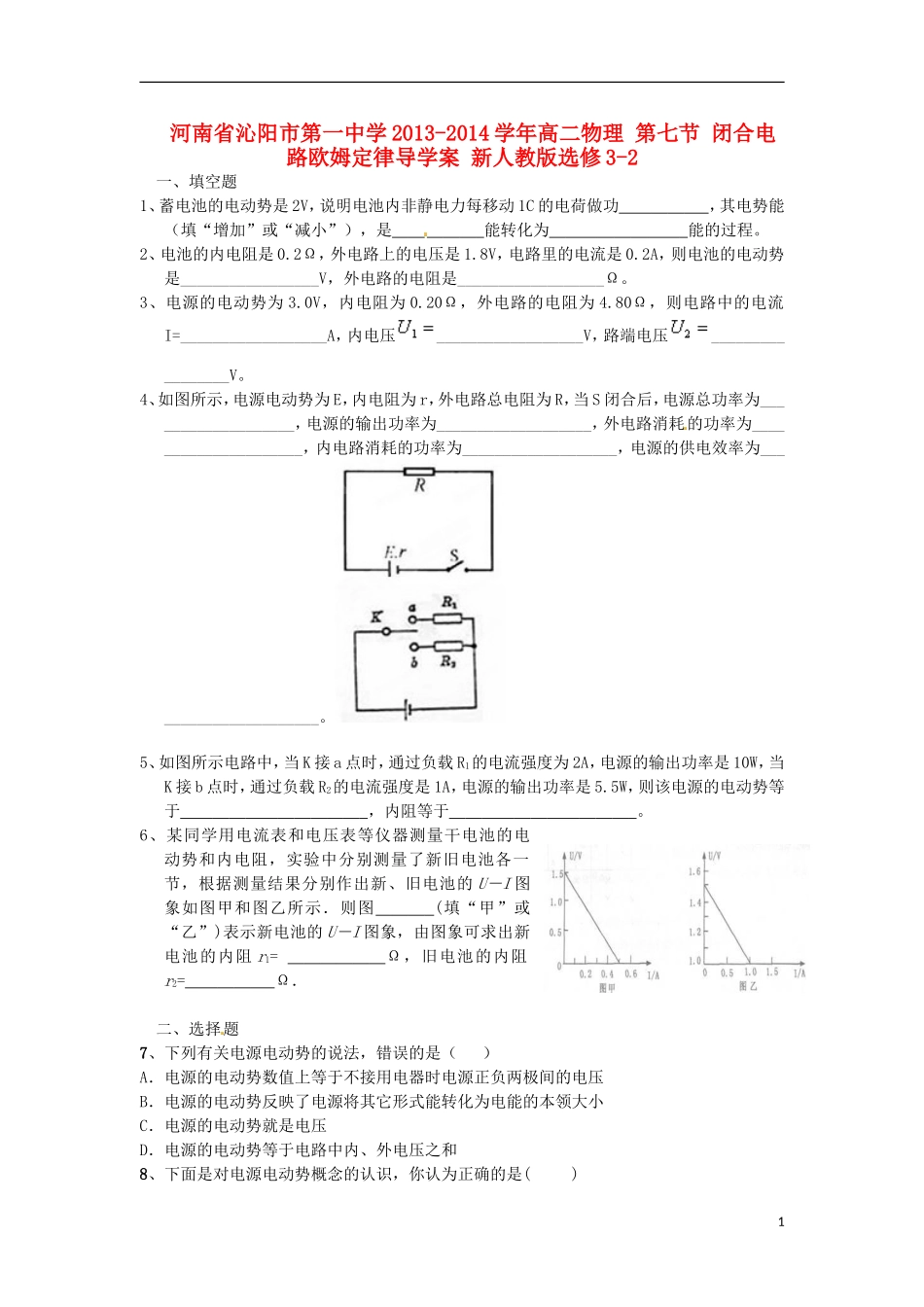

河南省沁阳市第一中学2013-2014学年高中物理 第七节 闭合电路欧姆定律导学案 新人教版选修3-2

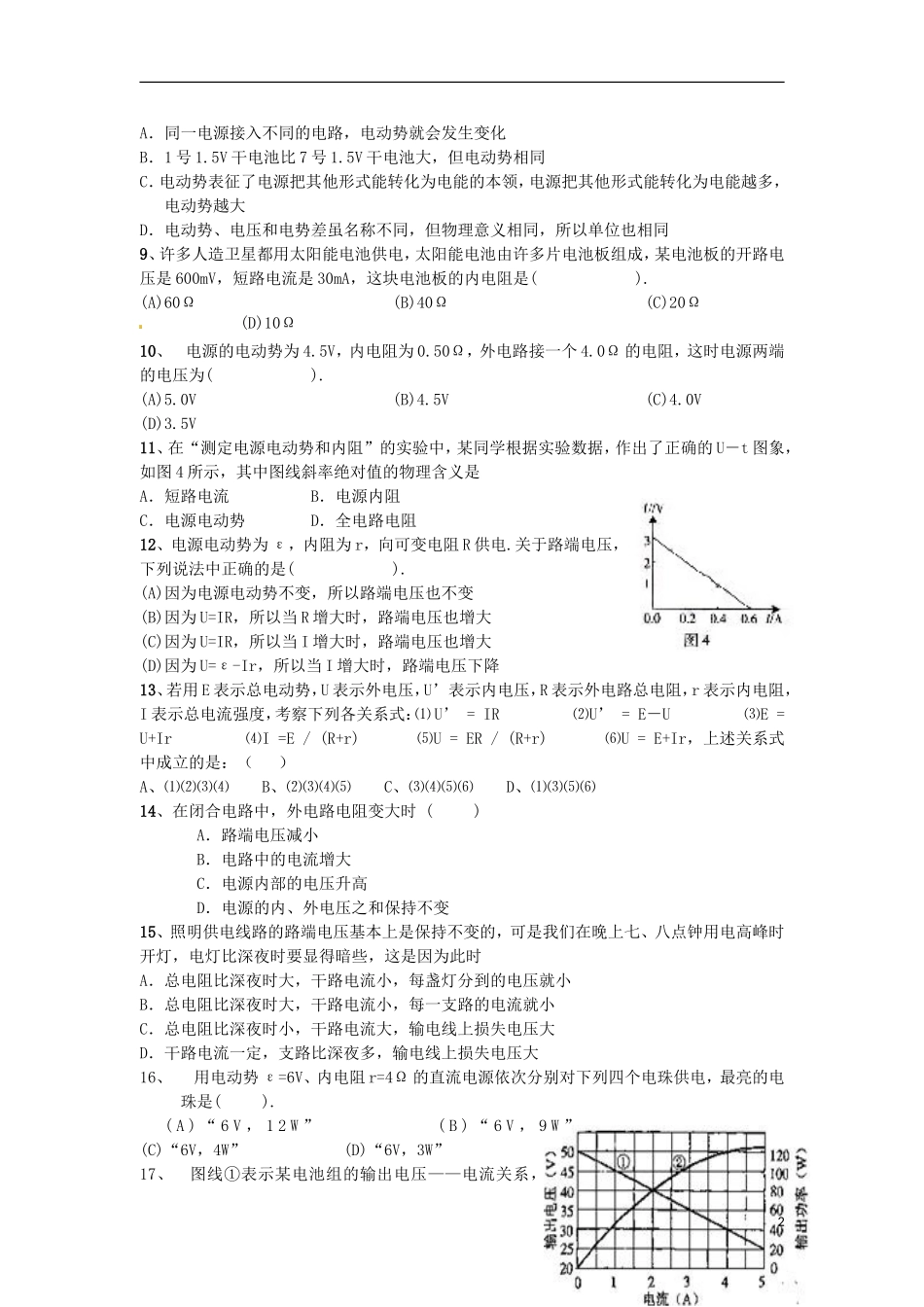

河南省沁阳市第一中学 2013-2014 学年高二物理 第七节 闭合电路欧姆定律导学案 新人教版选修 3-2一、填空题1、蓄电池的电动势是 2V，说明电池内非静电力每移动 1C 的电荷做功 ，其电势能（填“增加”或“减小”），是 能转化为 能的过程。 2、电池的内电阻是 0.2Ω，外电路上的电压是 1.8V，电路里的电流是 0.2A，则电池的电动势是_________________V，外电路的电阻是__________________Ω。 3、电源的电动势为 3.0V，内电阻为 0.20Ω，外电路的电阻为 4.80Ω，则电路中的电流I=__________________A，内电压__________________V，路端电压_________________V。 4、如图所示，电源电动势为 E，内电阻为 r，外电路总电阻为 R，当 S 闭合后，电源总功率为___________________，电源的输出功率为___________________，外电路消耗的功率为_____________________，内电路消耗的功率为___________________，电源的供电效率为______________________。5、如图所示电路中，当 K 接 a 点时，通过负载 R1的电流强度为 2A，电源的输出功率是 10W，当K 接 b 点时，通过负载 R2的电流强度是 1A，电源的输出功率是 5.5W，则该电源的电动势等于 ，内阻等于 。6、某同学用电流表和电压表等仪器测量干电池的电动势和内电阻，实验中分别测量了新旧电池各一节，根据测量结果分别作出新、旧电池的 U―I 图象如图甲和图乙所示．则图 (填“甲”或“乙”)表示新电池的 U―I 图象，由图象可求出新电池的内阻 r1= Ω，旧电池的内阻r2= Ω．二、选择题7、下列有关电源电动势的说法，错误的是（ ）A．电源的电动势数值上等于不接用电器时电源正负两极间的电压B．电源的电动势反映了电源将其它形式能转化为电能的本领大小C．电源的电动势就是电压D．电源的电动势等于电路中内、外电压之和 8、下面是对电源电动势概念的认识，你认为正确的是( )1A．同一电源接入不同的电路，电动势就会发生变化B．1 号 1.5V 干电池比 7 号 1.5V 干电池大，但电动势相同C．电动势表征了电源把其他形式能转化为电能的本领，电源把其他形式能转化为电能越多，电动势越大D．电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同 9、许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是 600mV，短路电流是 30mA，这块电池板的内电阻是( ).(A)60Ω (B)40Ω (C)20Ω (D)10Ω10、 电源...
