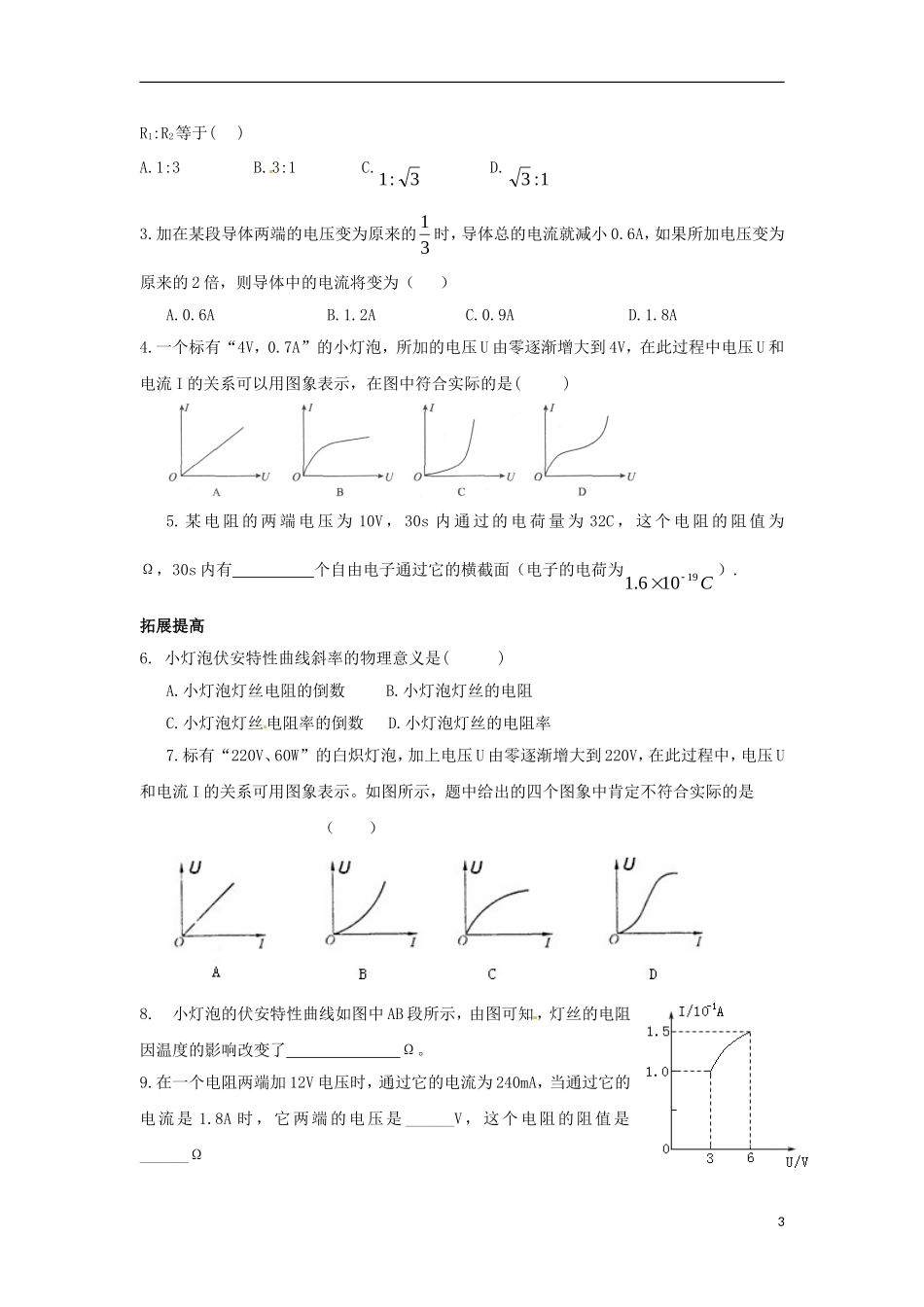

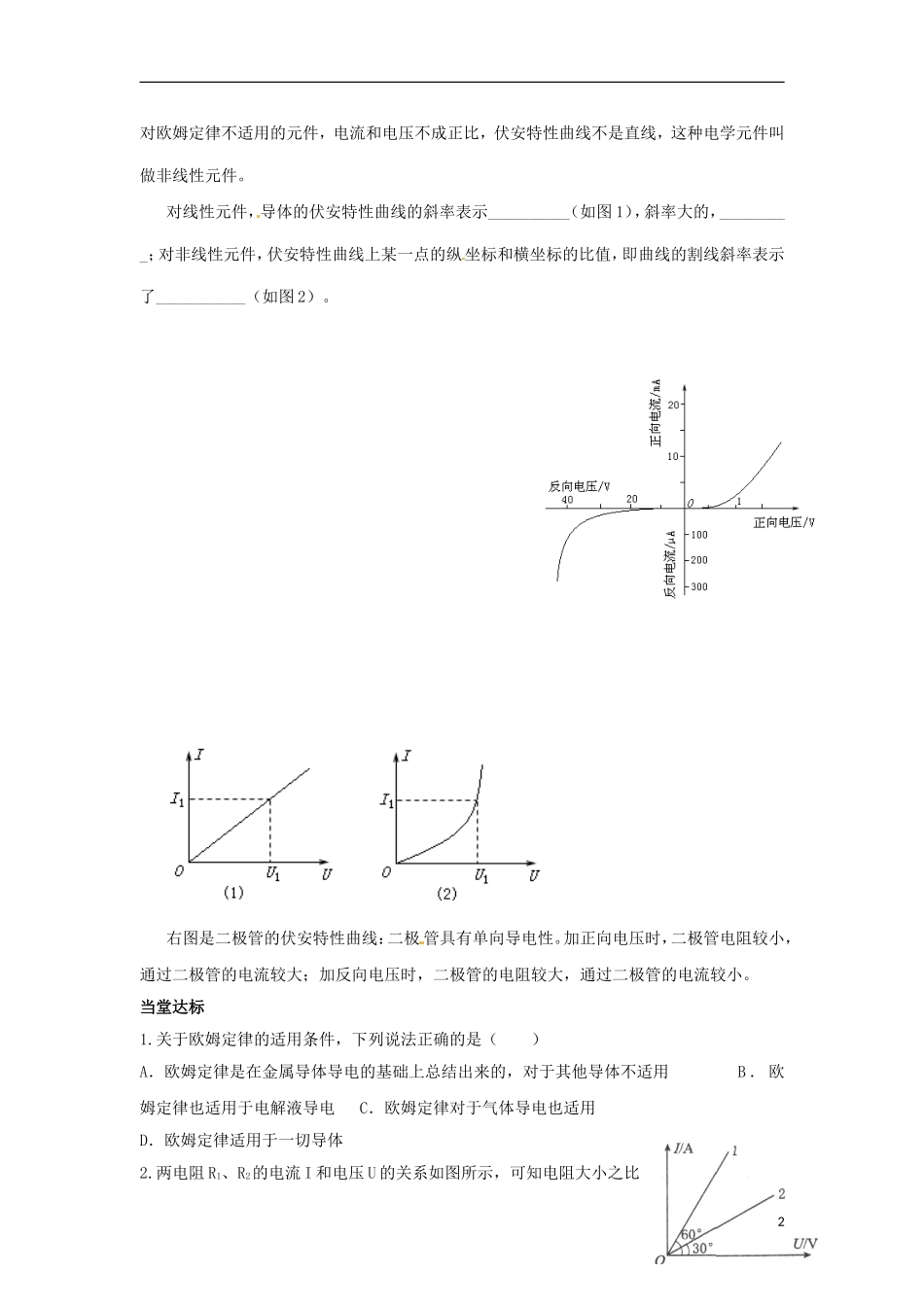

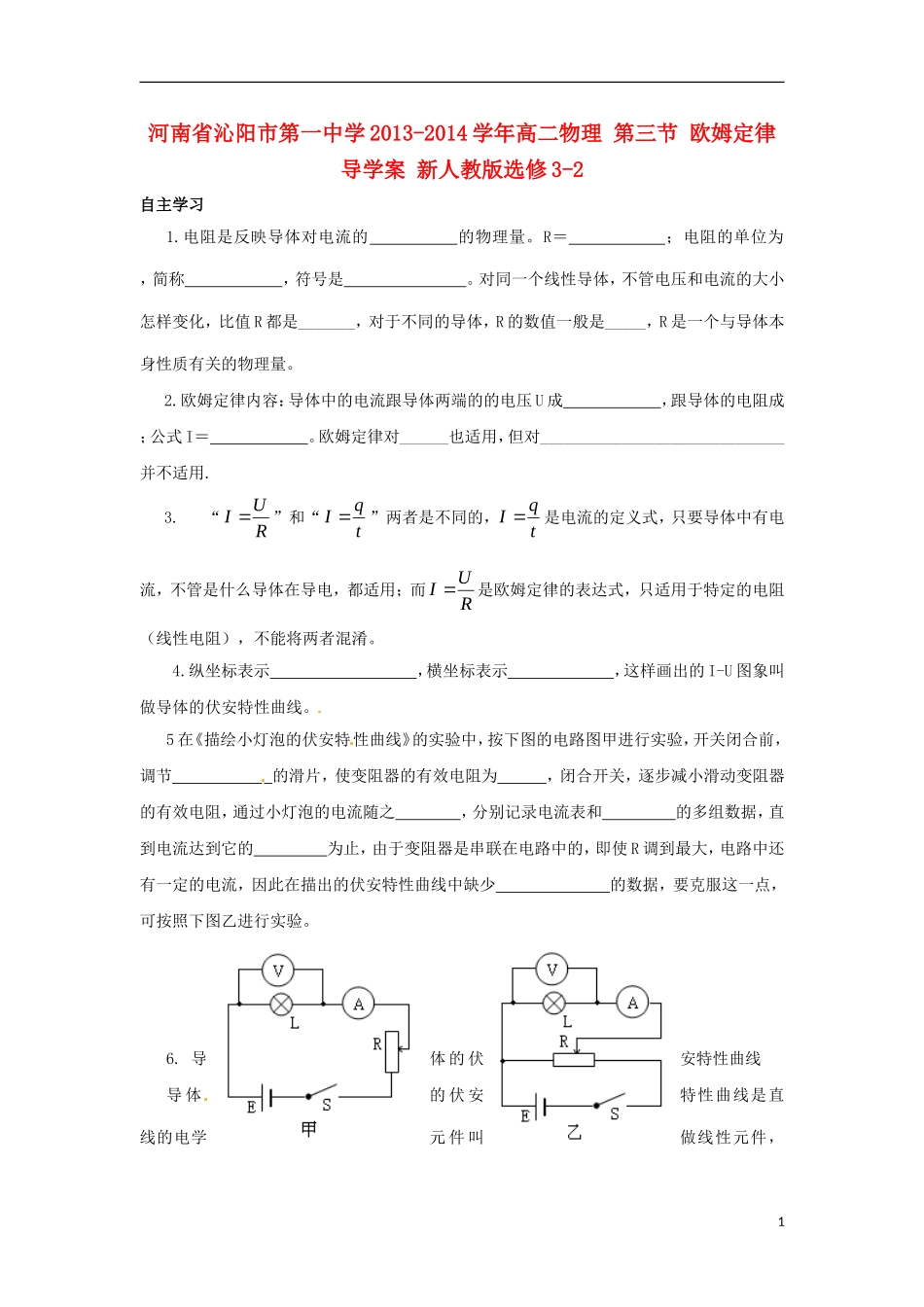

河南省沁阳市第一中学 2013-2014 学年高二物理 第三节 欧姆定律导学案 新人教版选修 3-2自主学习1.电阻是反映导体对电流的 的物理量。R＝ ；电阻的单位为 ，简称 ，符号是 。对同一个线性导体，不管电压和电流的大小怎样变化，比值 R 都是_______，对于不同的导体，R 的数值一般是_____，R 是一个与导体本身性质有关的物理量。2.欧姆定律内容：导体中的电流跟导体两端的的电压 U 成 ，跟导体的电阻成 ；公式 I＝ 。欧姆定律对______也适用，但对______________________________并不适用. 3. “RUI ”和“tqI ”两者是不同的，tqI 是电流的定义式，只要导体中有电流，不管是什么导体在导电，都适用；而RUI 是欧姆定律的表达式，只适用于特定的电阻（线性电阻），不能将两者混淆。4.纵坐标表示 ，横坐标表示 ，这样画出的 I-U 图象叫做导体的伏安特性曲线。5 在《描绘小灯泡的伏安特性曲线》的实验中，按下图的电路图甲进行实验，开关闭合前，调节 的滑片，使变阻器的有效电阻为 ，闭合开关，逐步减小滑动变阻器的有效电阻，通过小灯泡的电流随之 ，分别记录电流表和 的多组数据，直到电流达到它的 为止，由于变阻器是串联在电路中的，即使 R 调到最大，电路中还有一定的电流，因此在描出的伏安特性曲线中缺少 的数据，要克服这一点，可按照下图乙进行实验。6. 导体 的 伏安特性曲线导 体的 伏 安特性曲线是直线的电学元 件 叫做线性元件，1对欧姆定律不适用的元件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件。对线性元件，导体的伏安特性曲线的斜率表示__________（如图 1），斜率大的，_________；对非线性元件，伏安特性曲线上某一点的纵坐标和横坐标的比值，即曲线的割线斜率表示了___________（如图 2）。右图是二极管的伏安特性曲线：二极 管具有单向导电性。加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流较小。当堂达标1.关于欧姆定律的适用条件，下列说法正确的是（ ）A．欧姆定律是在金属导体导电的基础上总结出来的，对于其他导体不适用 B ． 欧姆定律也适用于电解液导电 C．欧姆定律对于气体导电也适用 D．欧姆定律适用于一切导体2.两电阻 R1、R2的电流 I 和电压 U 的关系如图所示，可知电阻大小之比2R1:R2等于()A.1:3 B.3:1 C.3:1 D.1:33.加在某段导体两端的电压变为...
