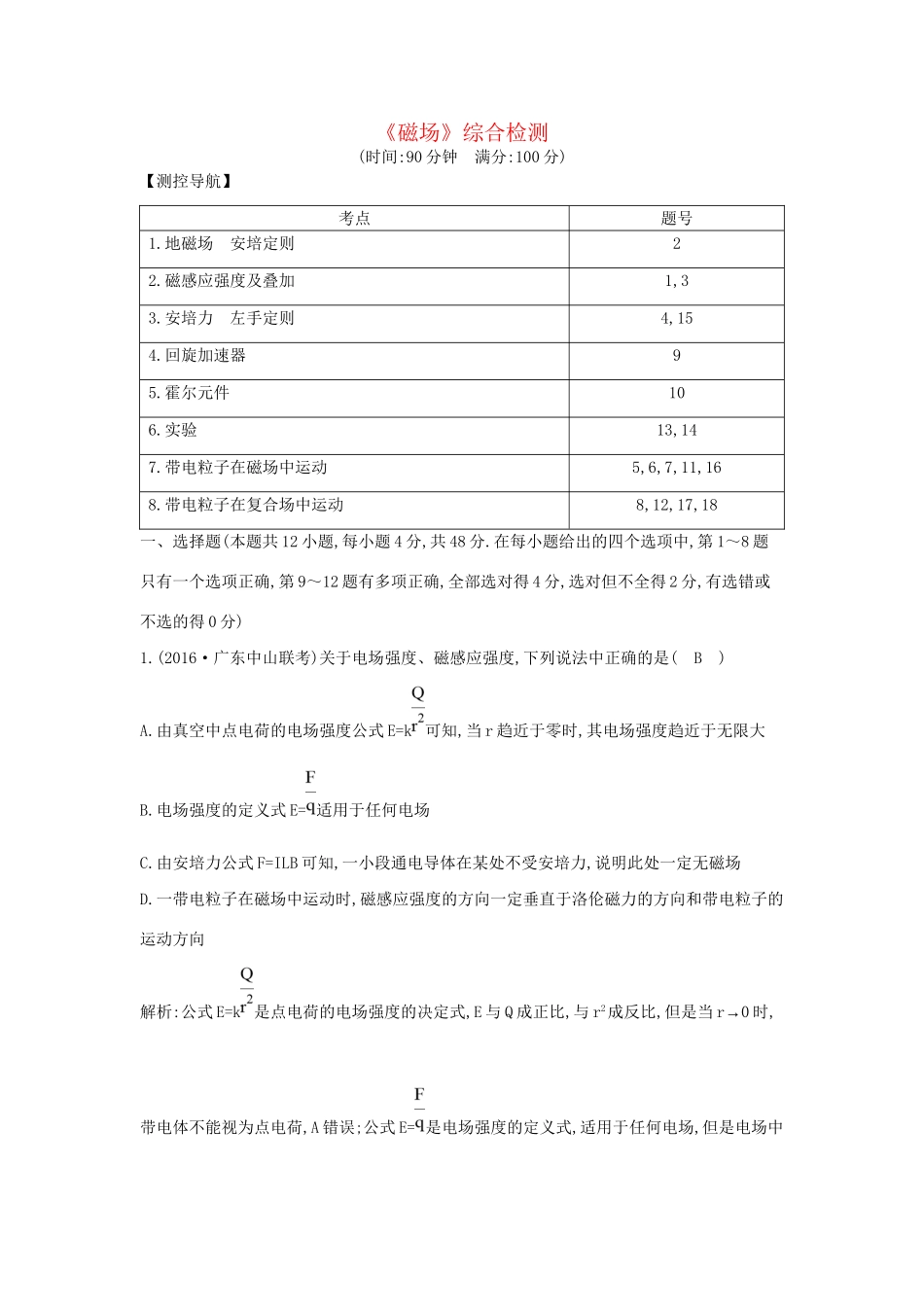

《磁场》综合检测(时间:90分钟满分:100分)【测控导航】考点题号1.地磁场安培定则22.磁感应强度及叠加1,33.安培力左手定则4,154.回旋加速器95.霍尔元件106.实验13,147.带电粒子在磁场中运动5,6,7,11,168.带电粒子在复合场中运动8,12,17,18一、选择题(本题共12小题,每小题4分,共48分.在每小题给出的四个选项中,第1～8题只有一个选项正确,第9～12题有多项正确,全部选对得4分,选对但不全得2分,有选错或不选的得0分)1.(2016·广东中山联考)关于电场强度、磁感应强度,下列说法中正确的是(B)A.由真空中点电荷的电场强度公式E=k可知,当r趋近于零时,其电场强度趋近于无限大B.电场强度的定义式E=适用于任何电场C.由安培力公式F=ILB可知,一小段通电导体在某处不受安培力,说明此处一定无磁场D.一带电粒子在磁场中运动时,磁感应强度的方向一定垂直于洛伦磁力的方向和带电粒子的运动方向解析:公式E=k是点电荷的电场强度的决定式,E与Q成正比,与r2成反比,但是当r→0时,带电体不能视为点电荷,A错误;公式E=是电场强度的定义式,适用于任何电场,但是电场中某点的电场强度与F,q无关,B正确;通电导线受力为零的地方,磁感应强度B的大小不一定为零,这可能是电流方向与B的方向在一条直线上的原因造成的,C错误;洛伦兹力方向垂直于B与v决定的平面,但B与v不一定垂直,D错误.2.(2016·广西河池模拟)为了解释地球的磁性,19世纪安培假设:地球的磁场是由绕过地心的轴的环形电流引起的.下列四个图中,正确表示安培假设中环形电流方向的是(B)解析:地磁场的N极在地理的南极附近,地磁场的S极在地理的北极附近,根据安培定则,让拇指与四指垂直,而四指弯曲的方向就是电流流动的方向,故B正确.3.(2016·河南百校质检)正三角形ABC的三个顶点处分别有垂直于三角形平面的无限长直导线,导线中通有恒定电流,方向如图所示,a,b,c三点分别是正三角形三边的中点,若A,B,C三处导线中的电流分别为I,2I,3I,已知无限长直导线在其周围某一点产生的磁场磁感应强度B的大小与电流成正比,与电流到这一点的距离成反比,即B=k,则a,b,c三点的磁感应强度大小关系为(B)A.a点最大B.b点最大C.c点最大D.b,c两点一样大解析:设正三角形的边长为2L,则a,b,c三点的磁感应强度大小分别为Ba=2k,Bb==·k,Bc==·k,比较可得选B.4.(2016·浙江桐乡检测)如图所示,表示磁场对直线电流的作用,其中不正确的是(C)解析:根据左手定则,伸开左手,让磁感线垂直穿过手心,四指指电流方向,拇指所指方向为安培力的方向,故选项A,B,D正确,C错误.5.(2016·北京海淀区期中)如图所示,甲、乙两个质量相同、带等量异种电荷的带电粒子,以不同的速率经小孔P垂直磁场边界MN,进入方向垂直纸面向外的匀强磁场中,在磁场中做匀速圆周运动,并垂直磁场边界MN射出磁场,半圆轨迹如图中虚线所示.不计粒子所受重力及空气阻力,则下列说法中正确的是(C)A.甲带负电荷,乙带正电荷B.洛伦兹力对甲做正功C.甲的速率大于乙的速率D.甲在磁场中运动的时间大于乙在磁场中运动的时间解析:由左手定则可知,甲带正电荷,乙带负电荷,选项A错误;洛伦兹力方向与速度方向垂直,故洛伦兹力对甲不做功,选项B错误;根据r=可知,由于甲的半径大于乙,故甲的速率大于乙的速率,选项C正确;根据T=可知,两个电荷的周期相同,运动时间均为T,故甲在磁场中运动的时间等于乙在磁场中运动的时间,选项D错误.6.如图是洛伦兹力演示仪的实物图和结构示意图.用洛伦兹力演示仪可以观察运动电子在磁场中的运动径迹.下列关于实验现象和分析正确的是(B)A.励磁线圈通以逆时针方向的电流,则能形成结构示意图中的电子运动径迹B.励磁线圈通以顺时针方向的电流,则能形成结构示意图中的电子运动径迹C.保持励磁电压(即励磁线圈上所加电压)不变,增加加速电压,电子束形成圆周的半径减小D.保持加速电压不变,增加励磁电压,电子束形成圆周的半径增大解析:励磁线圈通以顺时针方向的电流,则由安培定则可知线圈内部磁场向里,由左手定则可知能形成结构示意图中的电子运动径迹,选项B正确,A错误;保持励磁电压不变,增加加速电压,则电子的运动速度变大,根据r=可知电子束形成圆周的半径增大,选项C错误;保持加速电压不变,增加励磁电压,则B变大,根据r=可知,电子束形成圆周的半径减小,...
