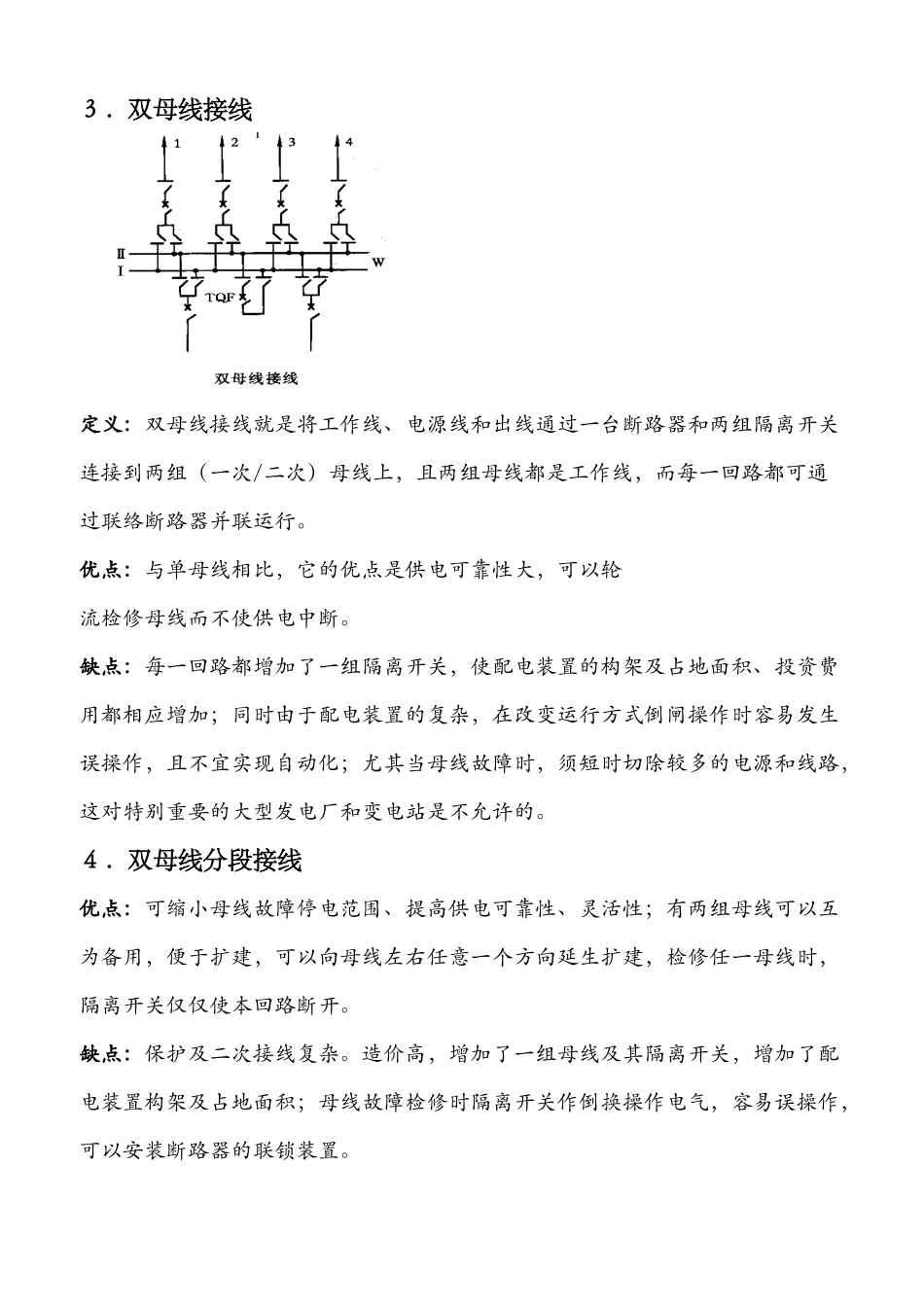

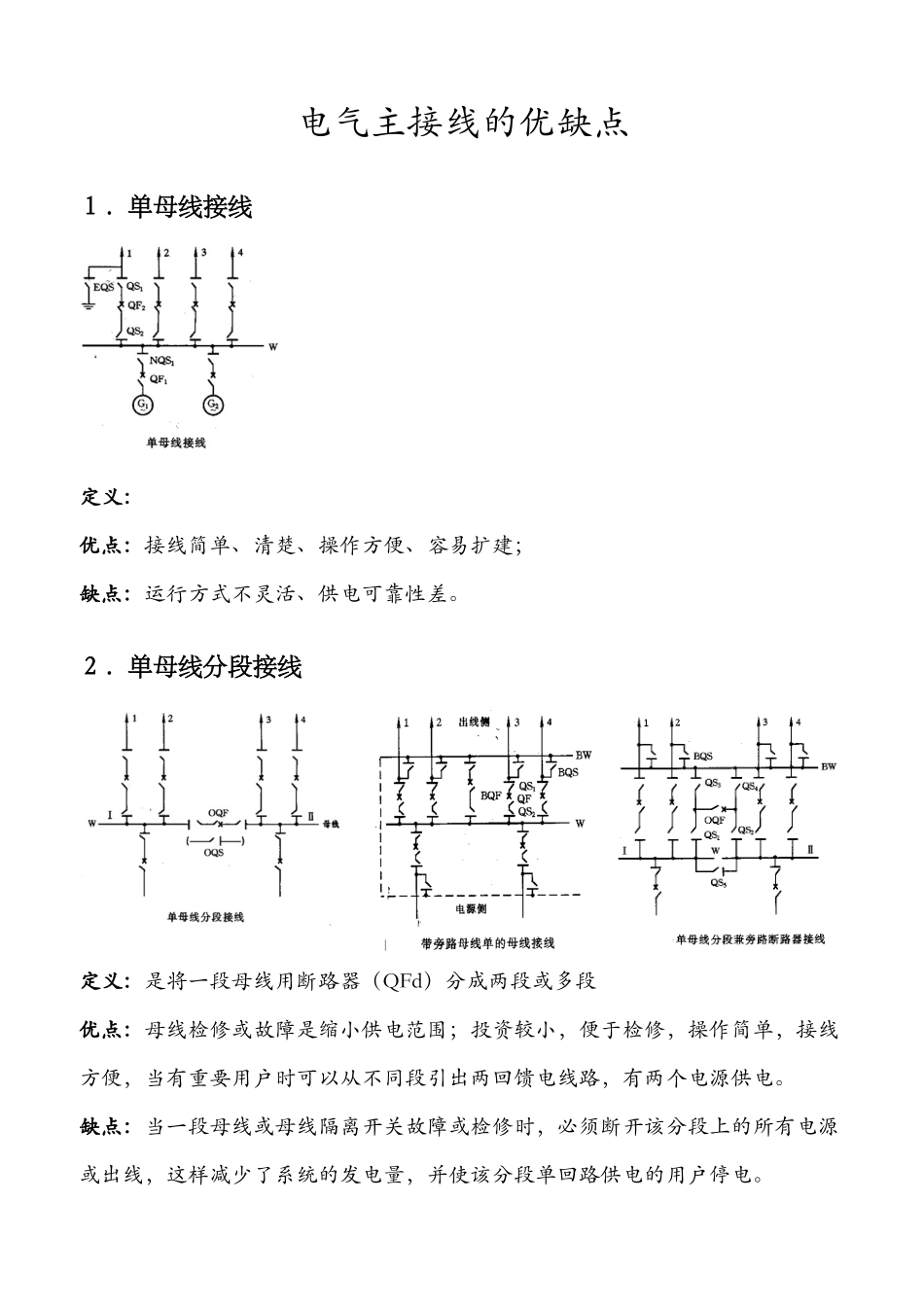

电气主接线的优缺点１．单母线接线定义：优点：接线简单、清楚、操作方便、容易扩建；缺点：运行方式不灵活、供电可靠性差。２．单母线分段接线 定义：是将一段母线用断路器（QFd）分成两段或多段优点：母线检修或故障是缩小供电范围；投资较小，便于检修，操作简单，接线方便，当有重要用户时可以从不同段引出两回馈电线路，有两个电源供电。缺点：当一段母线或母线隔离开关故障或检修时，必须断开该分段上的所有电源或出线，这样减少了系统的发电量，并使该分段单回路供电的用户停电。３．双母线接线 定义：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过联络断路器并联运行。优点：与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断。缺点：每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。４．双母线分段接线优点：可缩小母线故障停电范围、提高供电可靠性、灵活性；有两组母线可以互为备用，便于扩建，可以向母线左右任意一个方向延生扩建，检修任一母线时，隔离开关仅仅使本回路断开。缺点：保护及二次接线复杂。造价高，增加了一组母线及其隔离开关，增加了配电装置构架及占地面积；母线故障检修时隔离开关作倒换操作电气，容易误操作，可以安装断路器的联锁装置。５．双母线带旁路接线定义：双母线接线就是在双母线的基础上，增设旁路母线。优点：具有双母线的优点，当线路（主变压器）断路器检修时，仍可继续供电。缺点：旁路的倒换操作比较复杂，增加了误操作的机会，也使保护及自动化系统复杂化，投资费用较大。６．双母线分段带旁路接线定义：双母线分段带旁路接线就是在双母线带旁路接线的基础上，在母线上增设分段断路器。优点:具有双母线带旁路的优点。缺点：投资费用较大，占用设备间隔较多。一般采纳此种接线的原则为：(1)当设备连接的进出线总数为 12---16 回时，在一组母线上设置分段断路器。(2)当设备连接的进出线总数在 17 回及以上时，在两组母线上设置分段断路器。7．3/2 接线（一台半断路器接线） 定义：3/2 断路器接线就是在每 3 个断路器中间送出 2 回回路，一般用于...
