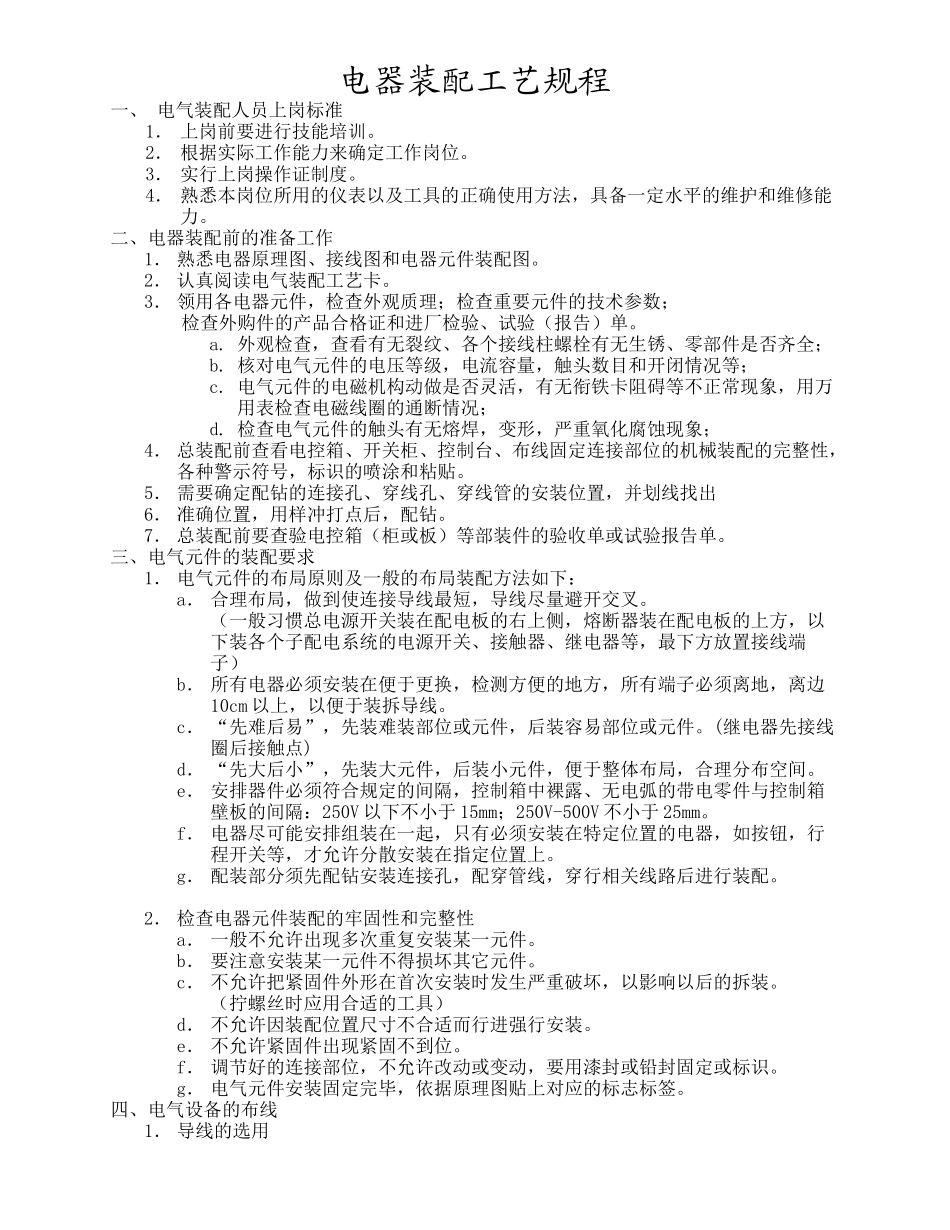

电器装配工艺规程一、 电气装配人员上岗标准1． 上岗前要进行技能培训。2． 根据实际工作能力来确定工作岗位。3． 实行上岗操作证制度。4． 熟悉本岗位所用的仪表以及工具的正确使用方法，具备一定水平的维护和维修能力。二、电器装配前的准备工作1． 熟悉电器原理图、接线图和电器元件装配图。2． 认真阅读电气装配工艺卡。3． 领用各电器元件，检查外观质理；检查重要元件的技术参数；检查外购件的产品合格证和进厂检验、试验（报告）单。a. 外观检查，查看有无裂纹、各个接线柱螺栓有无生锈、零部件是否齐全；b. 核对电气元件的电压等级，电流容量，触头数目和开闭情况等；c. 电气元件的电磁机构动做是否灵活，有无衔铁卡阻碍等不正常现象，用万用表检查电磁线圈的通断情况；d. 检查电气元件的触头有无熔焊，变形，严重氧化腐蚀现象；4． 总装配前查看电控箱、开关柜、控制台、布线固定连接部位的机械装配的完整性，各种警示符号，标识的喷涂和粘贴。5． 需要确定配钻的连接孔、穿线孔、穿线管的安装位置，并划线找出6． 准确位置，用样冲打点后，配钻。7． 总装配前要查验电控箱（柜或板）等部装件的验收单或试验报告单。三、电气元件的装配要求1． 电气元件的布局原则及一般的布局装配方法如下：a． 合理布局，做到使连接导线最短，导线尽量避开交叉。 （一般习惯总电源开关装在配电板的右上侧，熔断器装在配电板的上方，以下装各个子配电系统的电源开关、接触器、继电器等，最下方放置接线端子）b． 所有电器必须安装在便于更换，检测方便的地方，所有端子必须离地，离边10cm 以上，以便于装拆导线。c． “先难后易”，先装难装部位或元件，后装容易部位或元件。(继电器先接线圈后接触点)d． “先大后小”，先装大元件，后装小元件，便于整体布局，合理分布空间。e． 安排器件必须符合规定的间隔，控制箱中裸露、无电弧的带电零件与控制箱壁板的间隔：250V 以下不小于 15mm；250V-500V 不小于 25mm。f． 电器尽可能安排组装在一起，只有必须安装在特定位置的电器，如按钮，行程开关等，才允许分散安装在指定位置上。g． 配装部分须先配钻安装连接孔，配穿管线，穿行相关线路后进行装配。2． 检查电器元件装配的牢固性和完整性a． 一般不允许出现多次重复安装某一元件。b． 要注意安装某一元件不得损坏其它元件。c． 不允许把紧固件外形在首次安装时发生严重破坏，以影响以后的拆装。 （拧螺丝时应用合适...
