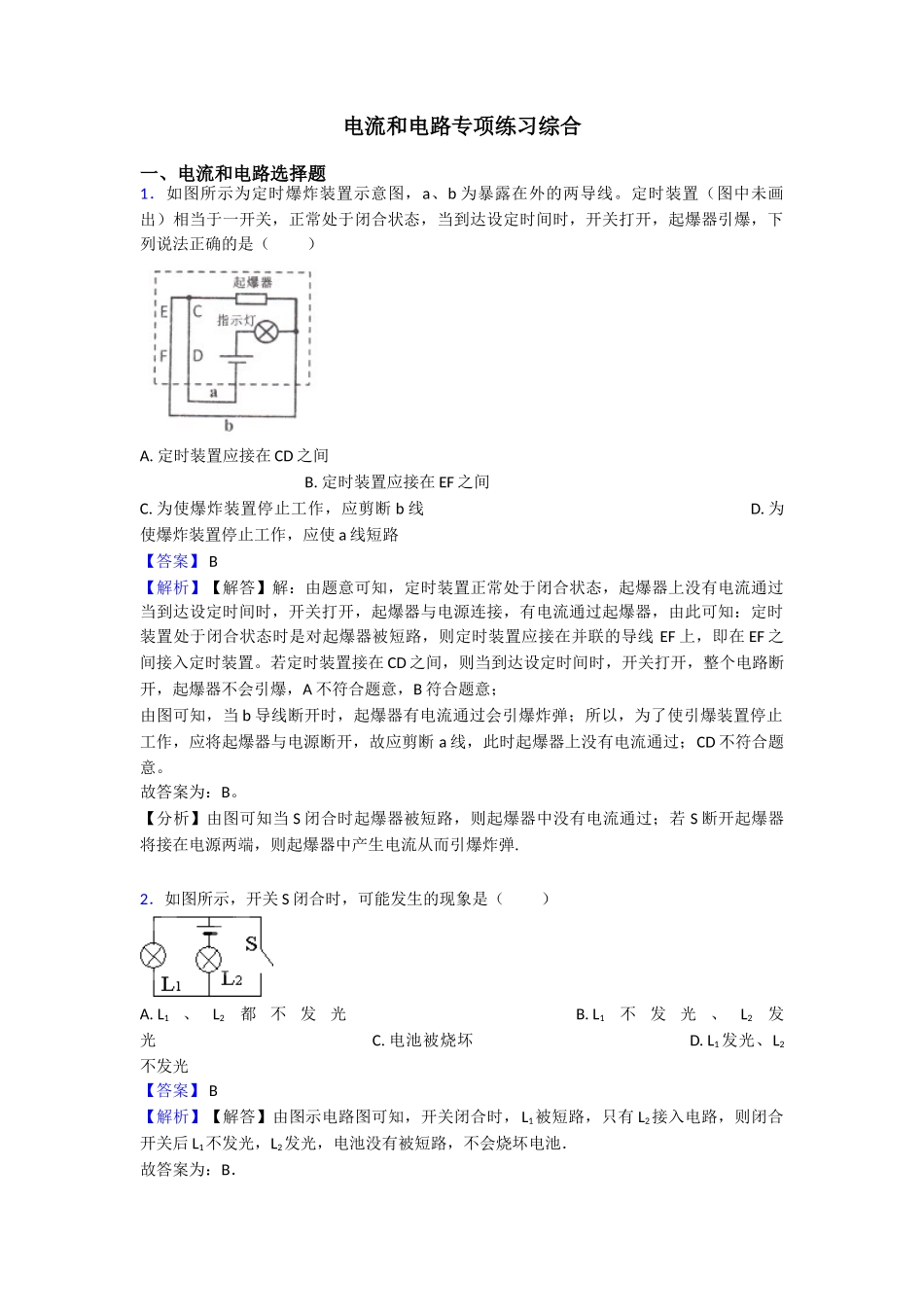

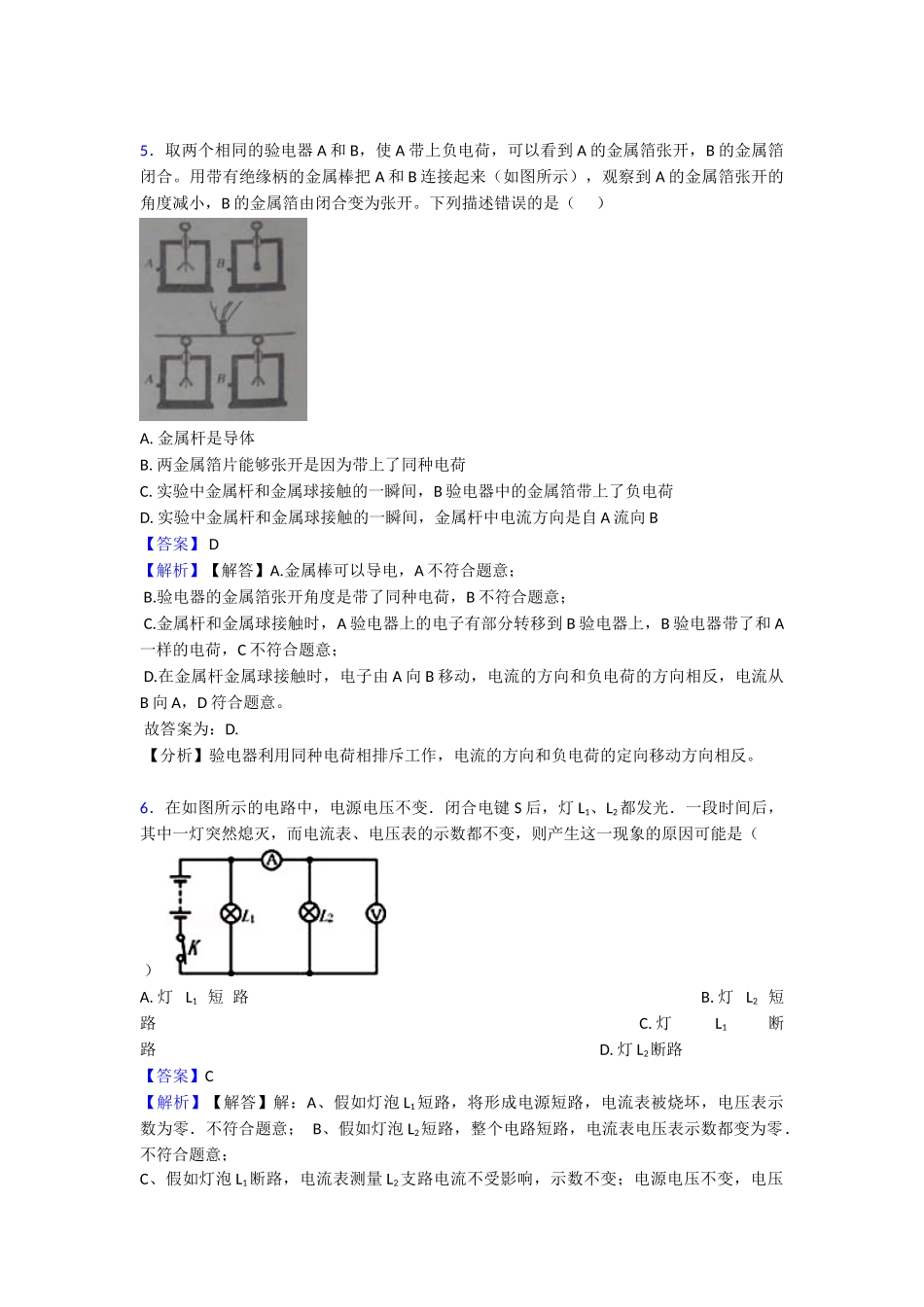

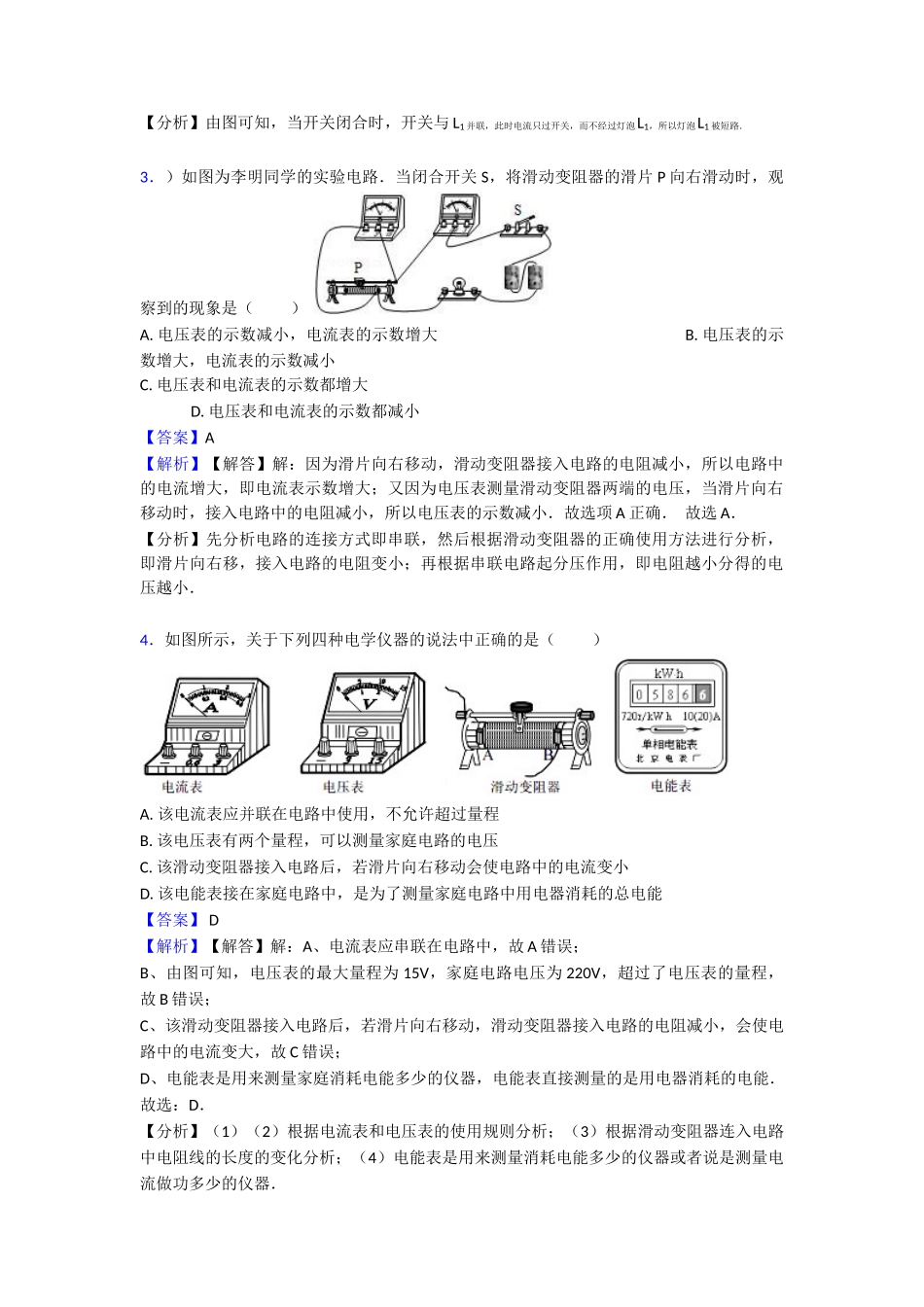

电流和电路专项练习综合一、电流和电路选择题1．如图所示为定时爆炸装置示意图，a、b 为暴露在外的两导线。定时装置（图中未画出）相当于一开关，正常处于闭合状态，当到达设定时间时，开关打开，起爆器引爆，下列说法正确的是（ ）A. 定时装置应接在 CD 之间 B. 定时装置应接在 EF 之间C. 为使爆炸装置停止工作，应剪断 b 线 D. 为使爆炸装置停止工作，应使 a 线短路【答案】 B 【解析】【解答】解：由题意可知，定时装置正常处于闭合状态，起爆器上没有电流通过当到达设定时间时，开关打开，起爆器与电源连接，有电流通过起爆器，由此可知：定时装置处于闭合状态时是对起爆器被短路，则定时装置应接在并联的导线 EF 上，即在 EF 之间接入定时装置。若定时装置接在 CD 之间，则当到达设定时间时，开关打开，整个电路断开，起爆器不会引爆，A 不符合题意，B 符合题意；由图可知，当 b 导线断开时，起爆器有电流通过会引爆炸弹；所以，为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断 a 线，此时起爆器上没有电流通过；CD 不符合题意。故答案为：B。【分析】由图可知当 S 闭合时起爆器被短路，则起爆器中没有电流通过；若 S 断开起爆器将接在电源两端，则起爆器中产生电流从而引爆炸弹.2．如图所示，开关 S 闭合时，可能发生的现象是（ ）A. L1、L2都不发光 B. L1不发光、L2发光 C. 电池被烧坏 D. L1 发光、L2不发光【答案】 B 【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有 L2接入电路，则闭合开关后 L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与 L1 并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1 被短路．3．）如图为李明同学的实验电路．当闭合开关 S，将滑动变阻器的滑片 P 向右滑动时，观察到的现象是（ ） A. 电压表的示数减小，电流表的示数增大 B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大 D. 电压表和电流表的示数都减小【答案】A 【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项 A 正确． 故选 A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的...
