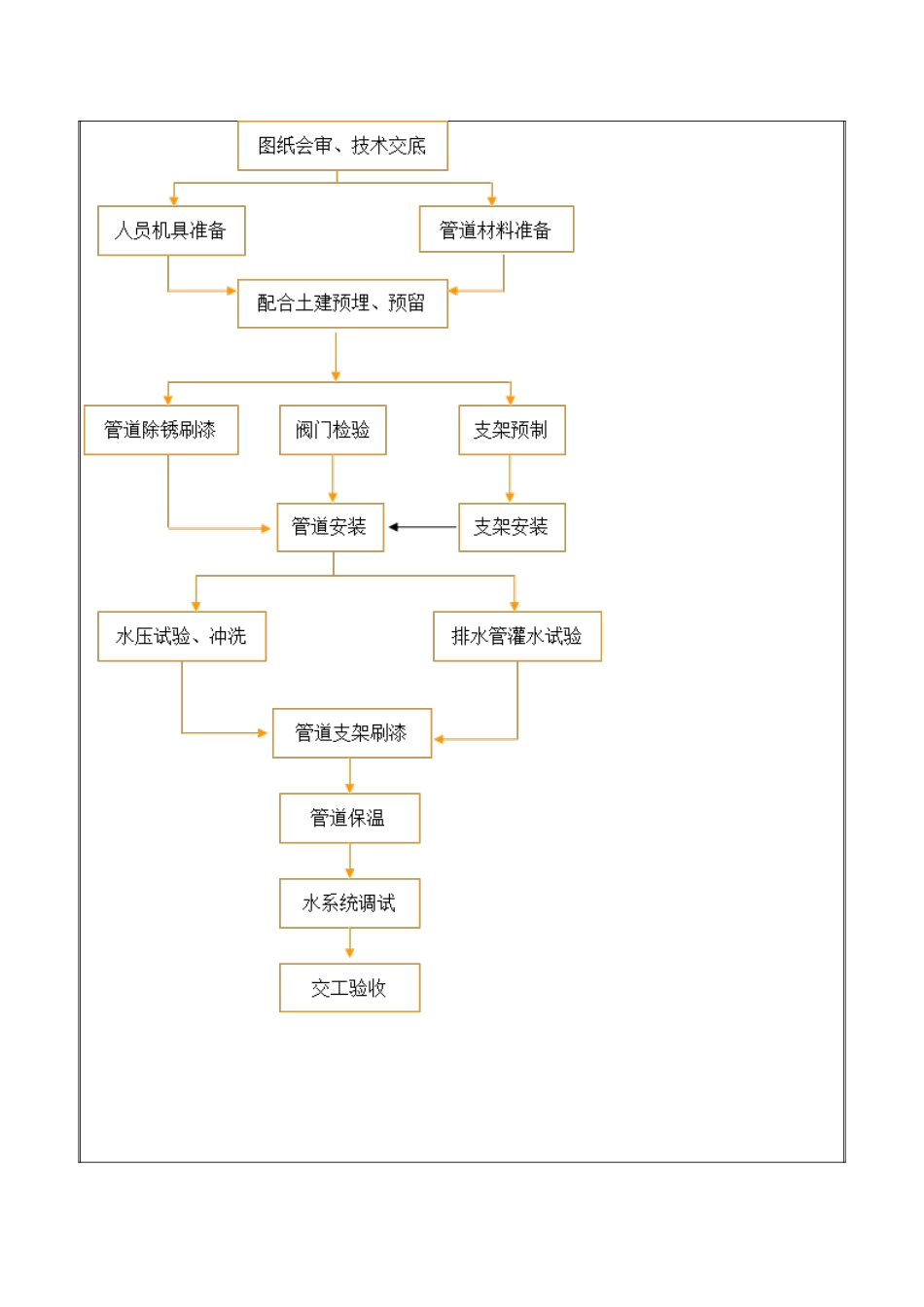

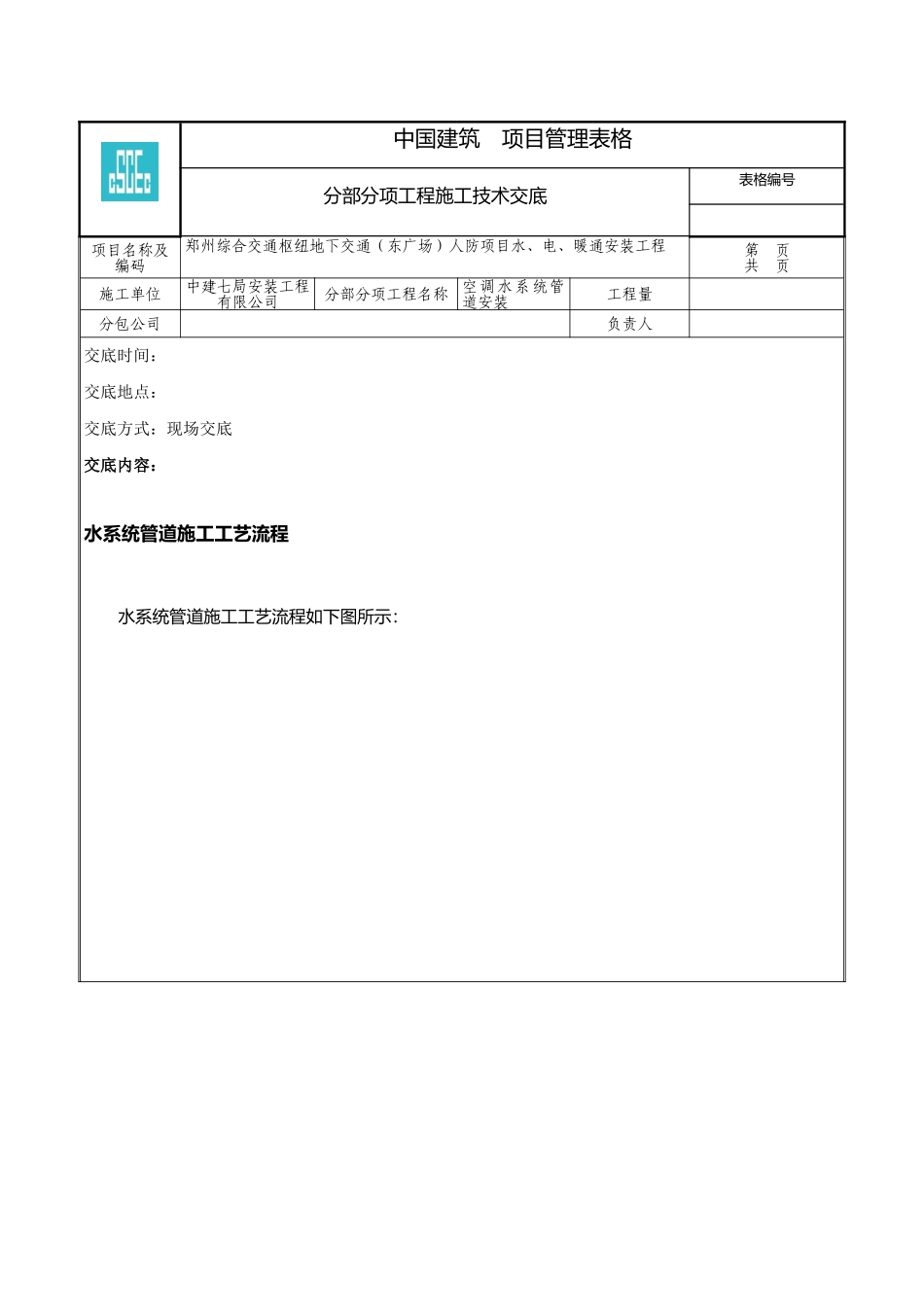

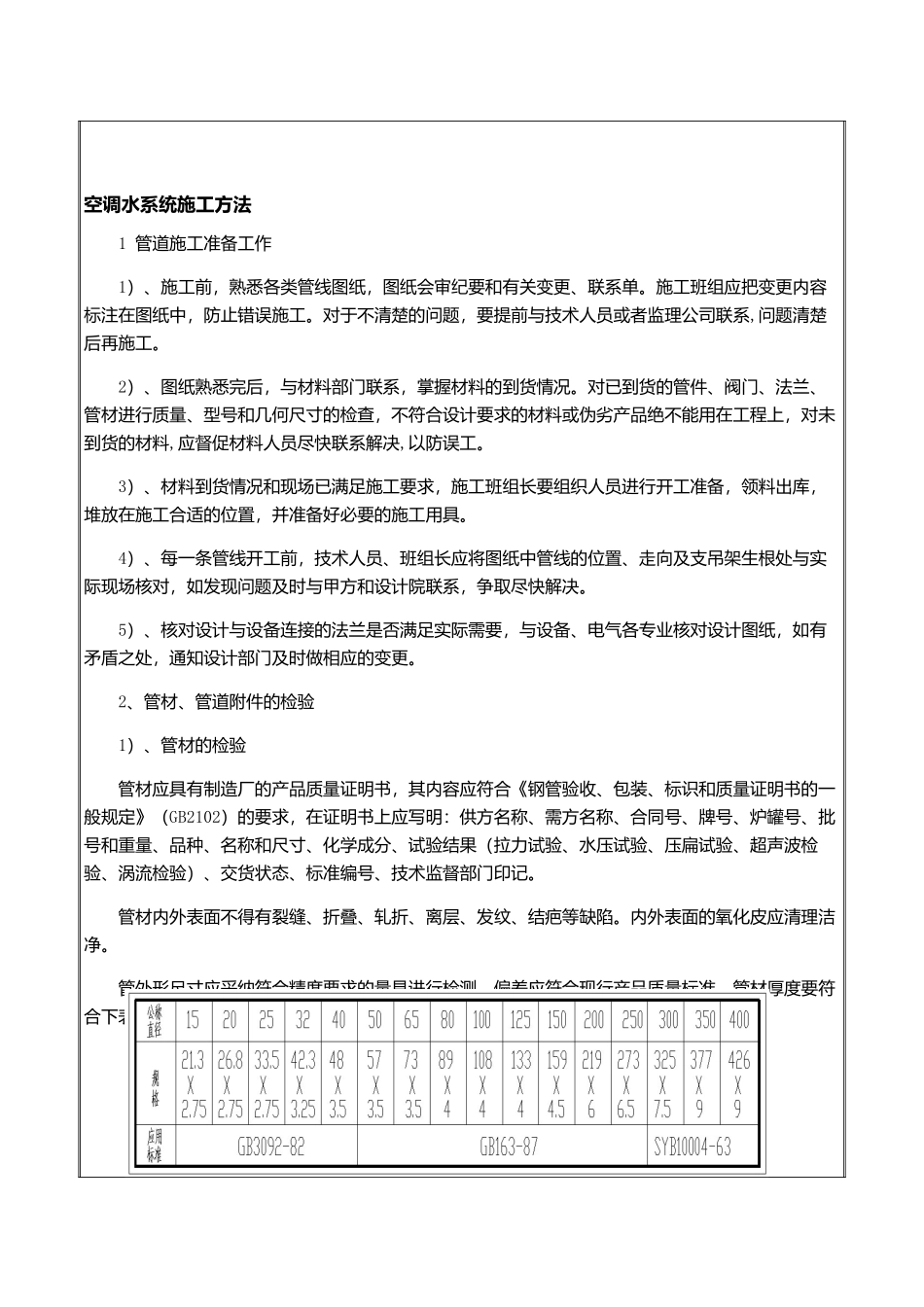

中国建筑 项目管理表格分部分项工程施工技术交底表格编号项目名称及编码郑州综合交通枢纽地下交通（东广场）人防项目水、电、暖通安装工程第 页共 页施工单位中建七局安装工程有限公司分部分项工程名称空调水系统管道安装工程量分包公司负责人交底时间：交底地点：交底方式：现场交底交底内容：水系统管道施工工艺流程水系统管道施工工艺流程如下图所示：空调水系统施工方法1 管道施工准备工作1）、施工前，熟悉各类管线图纸，图纸会审纪要和有关变更、联系单。施工班组应把变更内容标注在图纸中，防止错误施工。对于不清楚的问题，要提前与技术人员或者监理公司联系,问题清楚后再施工。2）、图纸熟悉完后，与材料部门联系，掌握材料的到货情况。对已到货的管件、阀门、法兰、管材进行质量、型号和几何尺寸的检查，不符合设计要求的材料或伪劣产品绝不能用在工程上，对未到货的材料,应督促材料人员尽快联系解决,以防误工。 3）、材料到货情况和现场已满足施工要求，施工班组长要组织人员进行开工准备，领料出库，堆放在施工合适的位置，并准备好必要的施工用具。4）、每一条管线开工前，技术人员、班组长应将图纸中管线的位置、走向及支吊架生根处与实际现场核对，如发现问题及时与甲方和设计院联系，争取尽快解决。5）、核对设计与设备连接的法兰是否满足实际需要，与设备、电气各专业核对设计图纸，如有矛盾之处，通知设计部门及时做相应的变更。2、管材、管道附件的检验1）、管材的检验管材应具有制造厂的产品质量证明书，其内容应符合《钢管验收、包装、标识和质量证明书的一般规定》（GB2102）的要求，在证明书上应写明：供方名称、需方名称、合同号、牌号、炉罐号、批号和重量、品种、名称和尺寸、化学成分、试验结果（拉力试验、水压试验、压扁试验、超声波检验、涡流检验）、交货状态、标准编号、技术监督部门印记。管材内外表面不得有裂缝、折叠、轧折、离层、发纹、结疤等缺陷。内外表面的氧化皮应清理洁净。管外形尺寸应采纳符合精度要求的量具进行检测，偏差应符合现行产品质量标准。管材厚度要符合下表要求：注：1、冷凝水采纳镀锌钢管外，其余采纳碳素钢管；2）、阀门的检验（1）各类阀门在打压前应首先进行下列检查:a 应检查填料是否符合要求,其压盖螺栓应有调节裕量。b 填料密封处的阀杆有无锈蚀,开闭是否灵活。c 检查阀门的介质流向是否正确。（2）阀门的强度试验和严密性试验 a 做好阀门单体试验的装置,接好临时进水、...
