管桁架吊装方案

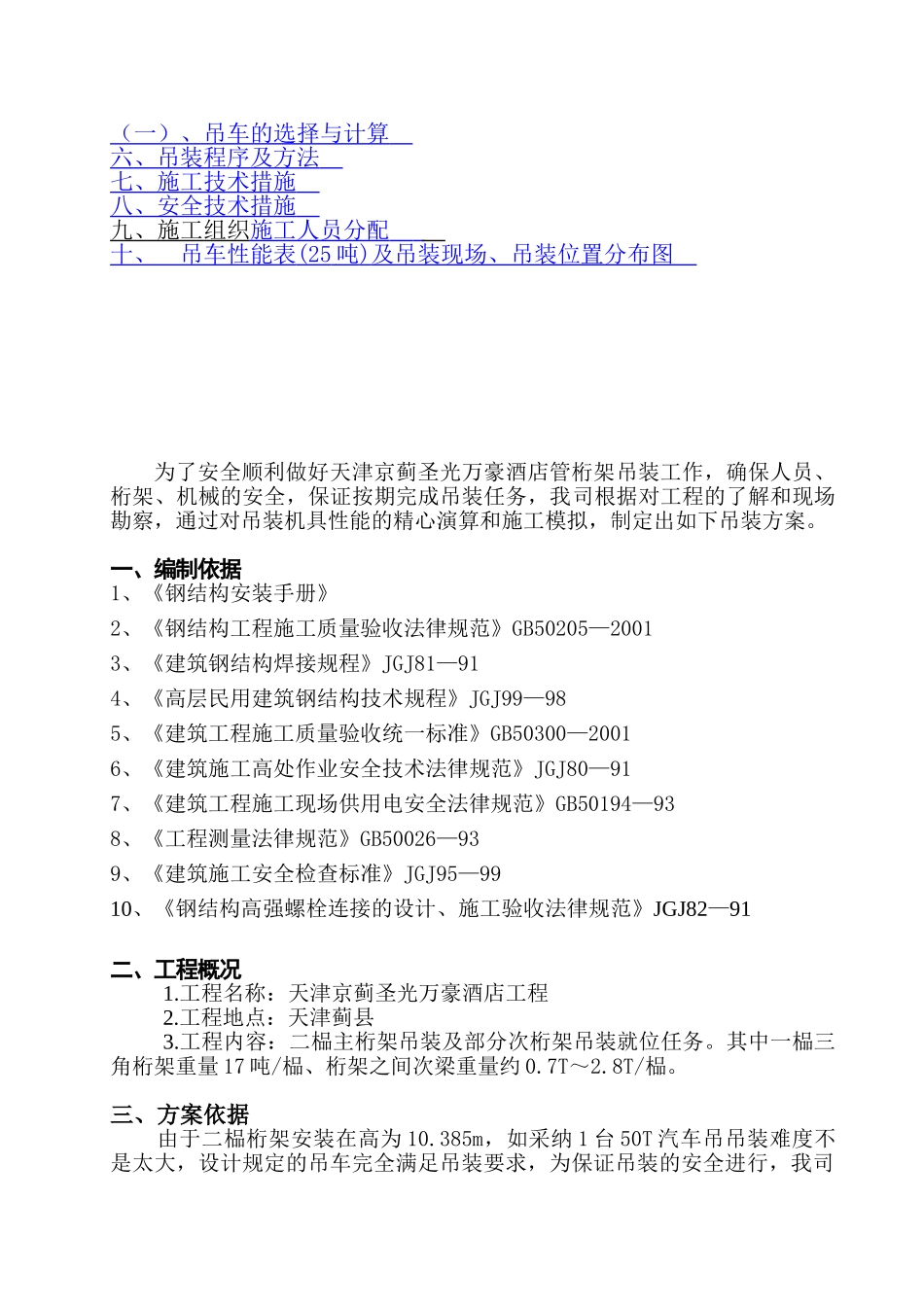

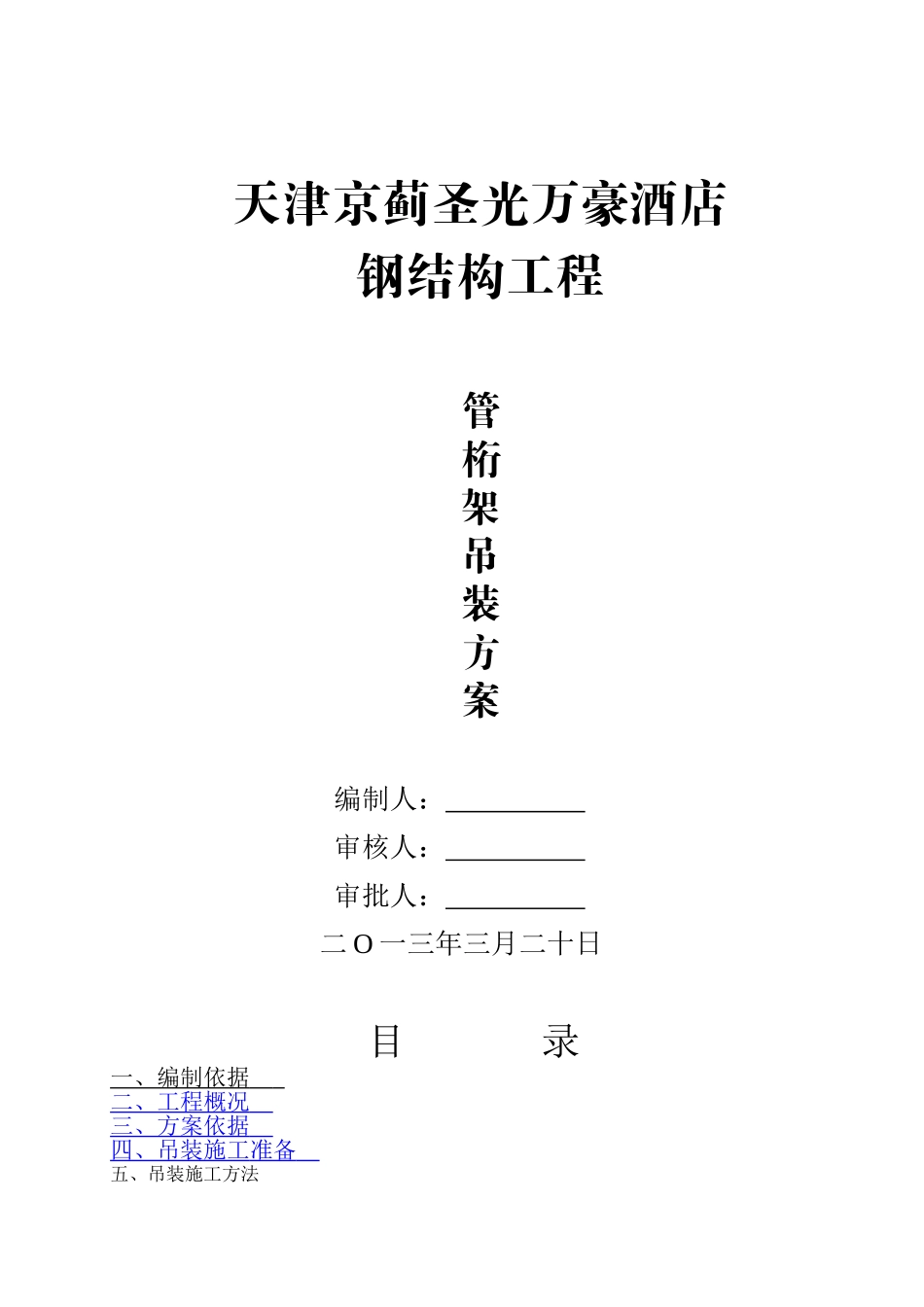

天津京蓟圣光万豪酒店钢结构工程管桁架吊装方案编制人： 审核人： 审批人： 二 O 一三年三月二十日目 录一、编制依据 二、工程概况 三、 方案依据 四、吊装施工 准备 五、吊装施工方法（一）、吊车的选择与计算 六 、吊装程序及方法 七 、施工技术措施 八 、安全技术措施 九 、施工组织 施工人员分配 十 、 吊车性能表 (25 吨 ) 及吊装现场、吊装位置分布图 为了安全顺利做好天津京蓟圣光万豪酒店管桁架吊装工作，确保人员、桁架、机械的安全，保证按期完成吊装任务，我司根据对工程的了解和现场勘察，通过对吊装机具性能的精心演算和施工模拟，制定出如下吊装方案。一、编制依据1、《钢结构安装手册》2、《钢结构工程施工质量验收法律规范》GB50205—20013、《建筑钢结构焊接规程》JGJ81—914、《高层民用建筑钢结构技术规程》JGJ99—985、《建筑工程施工质量验收统一标准》GB50300—20016、《建筑施工高处作业安全技术法律规范》JGJ80—917、《建筑工程施工现场供用电安全法律规范》GB50194—938、《工程测量法律规范》GB50026—939、《建筑施工安全检查标准》JGJ95—9910、《钢结构高强螺栓连接的设计、施工验收法律规范》JGJ82—91二、工程概况1.工程名称：天津京蓟圣光万豪酒店工程2.工程地点：天津蓟县 3.工程内容：二榀主桁架吊装及部分次桁架吊装就位任务。其中一榀三角桁架重量 17 吨/榀、桁架之间次梁重量约 0.7T～2.8T/榀。三、方案依据由于二榀桁架安装在高为 10.385m，如采纳 1 台 50T 汽车吊吊装难度不是太大，设计规定的吊车完全满足吊装要求，为保证吊装的安全进行，我司与吊装公司反复讨论决定采纳 2 台 25T 汽车吊进行吊装，以便更安全有效完成吊装任务。具体机械、索具见下表：序号名称型号台班 每台班费用（元）备注1汽车吊25 吨2桁架2风绳16mm100m风绳3钢丝绳25mm32m起重桁架4倒链3t12封桁架5撬棒4 个6电焊机6 台焊接桁架7气割2 套修改8经纬仪1 套9水准仪1 套10大锤2 个四、吊装施工准备桁架吊装前，主体结构必须施工完毕，并且经检验合格。吊装前，起重机所行走的路线和支车的位置必须压实平整好，以确保吊装的顺利进行，起重机吊装工作范围内的障碍物必须预先清除。吊装施工时使用的钢丝绳、索具、撬棒、卡环、包角、道木等应该准备齐全，并达到施工使用要求。吊装前，安装施工人员根据桁架及次梁的实际尺寸，对吊装施工中垂直空间内影响和阻碍吊装的物体拆除清理洁净。...
