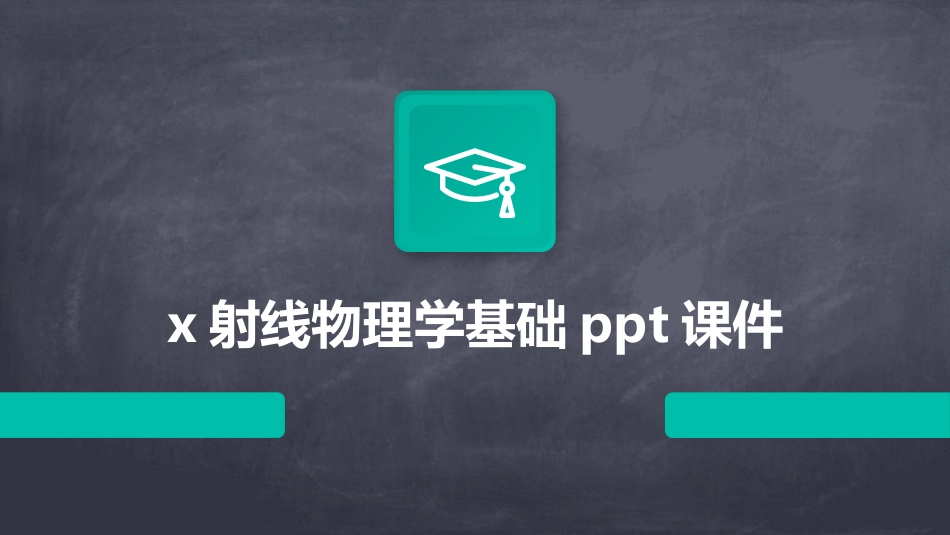

x射线物理学基础ppt课件VIP免费

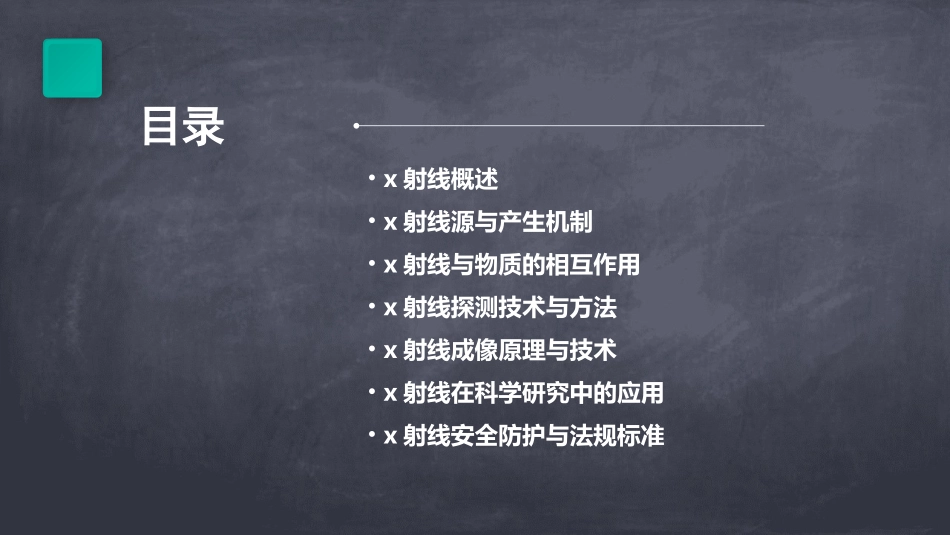

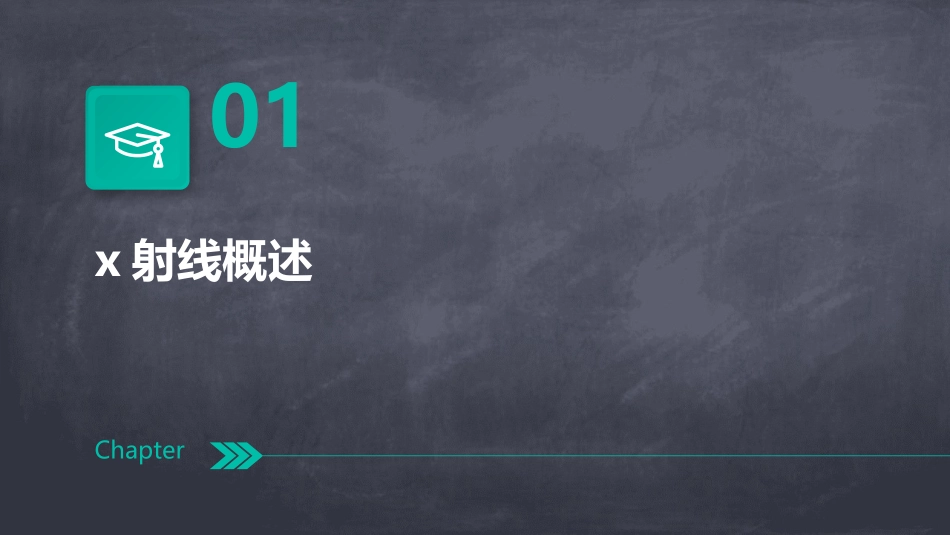

x射线物理学基础ppt课件目录•x射线概述•x射线源与产生机制•x射线与物质的相互作用•x射线探测技术与方法•x射线成像原理与技术•x射线在科学研究中的应用•x射线安全防护与法规标准01x射线概述ChapterX射线是一种电磁波，波长在0.01~10纳米之间，具有穿透物质的能力。定义X射线具有波动性和粒子性，可以发生反射、折射、干涉和衍射等现象。性质x射线的定义与性质1895年，德国物理学家伦琴在研究阴极射线时，意外发现了X射线。自发现以来，X射线在医学、工业、科研等领域得到了广泛应用，对人类社会产生了深远影响。发现历史x射线的发现及历史通过X射线的散射和衍射实验，科学家们揭示了原子内部结构的奥秘。X射线的发现和研究不仅丰富了物理学的研究内容，而且推动了物理学的发展，为后来的量子力学和相对论等理论奠定了基础。x射线在物理学中的地位推动了物理学的发展揭示了原子内部结构02x射线源与产生机制Chapter利用高速电子撞击金属靶产生X射线，具有连续谱和特征谱。X射线管同步辐射源自由电子激光利用粒子加速器产生高能电子束，通过磁场偏转产生同步辐射X射线，具有高亮度、宽频谱等优点。利用自由电子在周期性磁场中受激辐射产生X射线，具有相干性、可调谐性等特点。030201x射线源类型及特点高速电子在物质中受到原子核的库仑力作用而减速，同时辐射出X射线光子。轫致辐射高速电子将内层电子击出后，外层电子向内层跃迁时释放的能量以X射线光子的形式辐射出来。特征辐射高能电子在周期性磁场中做曲线运动时产生的辐射。同步辐射x射线产生机制与过程实验室中x射线的产生方法X射线管法通过高压电场加速电子，使其撞击金属靶产生X射线。激光等离子体法利用强激光照射物质表面产生高温高密度等离子体，进而产生X射线。粒子加速器法利用粒子加速器加速电子或质子等带电粒子，通过撞击或偏转等方式产生X射线。03x射线与物质的相互作用Chapterx射线光子与物质中的自由电子发生弹性碰撞，光子将部分能量转移给电子，改变其运动方向。康普顿散射x射线光子与物质中的束缚电子发生非弹性碰撞，光子被吸收并激发出光电子。汤姆逊散射当x射线通过物质时，与原子间距相当的波长部分被散射，产生与入射光相同波长的散射光。瑞利散射散射现象光电效应x射线光子被物质中的原子吸收，将全部能量转移给原子中的一个束缚电子，使其从原子中逸出。俄歇效应某些情况下，原子中的一个电子被激发后并不直接逸出，而是将能量转移给另一个电子，使其逸出。同时，原子回到低能级状态并释放出特征x射线。电子对效应当x射线光子的能量足够高时，可以在原子核的库仑场中产生一对正负电子。吸收现象特征x射线荧光01当原子内层电子被激发后，原子处于不稳定的高能态，通过发射特征x射线荧光的方式回到低能态。俄歇荧光02在俄歇效应中，被激发的电子将能量转移给另一个电子并使其逸出，同时原子回到低能级状态并释放出特征x射线荧光。连续x射线荧光03当高速运动的电子轰击靶物质时，将能量转移给靶原子中的电子并使其逸出。同时，靶原子中的其他电子被激发并产生连续x射线荧光。荧光现象04x射线探测技术与方法Chapter气体探测器利用气体电离效应，将X射线转换为电信号。闪烁探测器通过闪烁体将X射线转换为可见光，再用光电倍增管等转换为电信号。半导体探测器利用半导体的内光电效应，直接将X射线转换为电信号。探测器类型及工作原理探测材料不同材料对X射线的吸收效率不同，影响探测效率。探测器厚度厚度增加可以提高探测效率，但也会增加本底噪声。工作电压适当提高工作电压可以提高探测器的灵敏度，但也会增加噪声。探测效率与影响因素根据实际需求选择合适的探测器类型。探测器选型通过降低本底噪声、提高信噪比等手段优化探测系统性能。系统噪声控制采用合适的算法对探测数据进行处理和分析，提高探测结果的准确性和可靠性。数据处理与分析探测系统设计与优化05x射线成像原理与技术Chapter03投影成像技术应用广泛应用于医学、工业检测等领域，如x光机、DR（数字放射成像）等。01x射线投影成像基本原理利用x射线穿透物质并在另一侧形成影像的特性，通过接收装置捕捉影像。02投影成像系统组成包括x射...
