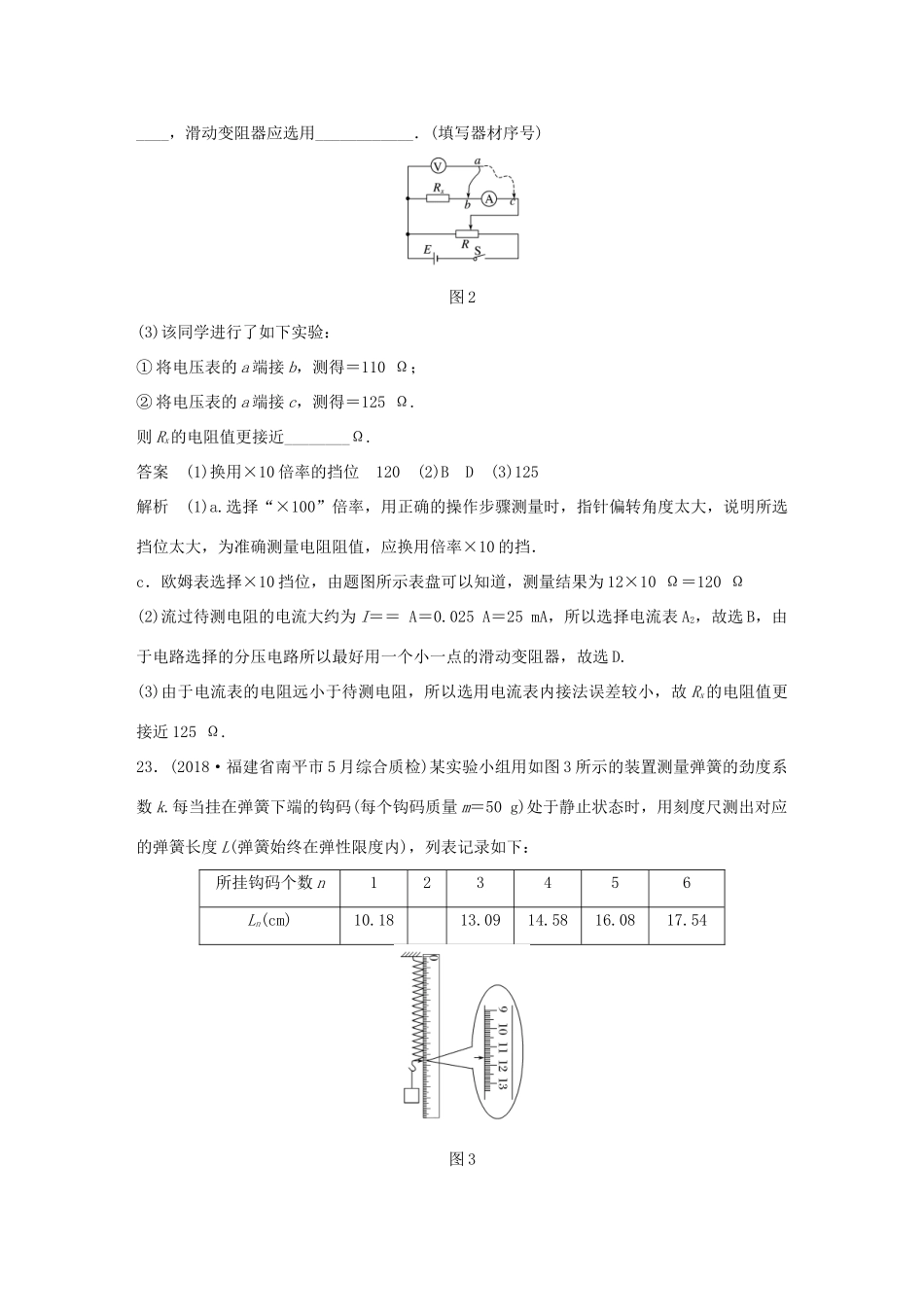

2014年(全国Ⅱ卷)实验题考点排查练题号2223考点伏安法测电阻误差分析探究弹簧的劲度系数与其长度的关系22．(2018·江西省南昌市第二次模拟)某同学为了测定一只电阻的阻值，采用了如下方法：图1(1)用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1k、×100、×10、×1，该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大(指针位置如图1中虚线所示)．为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：a．________________________________________________________________________.b．两表笔短接，调节欧姆调零旋钮，使指针指在0Ω处．c．重新测量并读数，若这时刻度盘上的指针位置如图中实线所示，测量结果是________Ω.(2)为了尽量准确测该电阻Rx，除被测电阻Rx外，还备有如下实验仪器，请选择仪器，设计实验电路．A．电流表A1，量程(0～10mA)，内阻约10ΩB．电流表A2，量程(0～30mA)，内阻约4ΩC．电压表V，量程(0～3V)，内阻约1500ΩD．滑动变阻器R1，阻值范围(0～25Ω)E．滑动变阻器R2，阻值范围(0～1000Ω)F．电阻箱R3、R4，阻值范围均为(0～199.9Ω)G．开关一只和导线若干H．电池E，电动势6V，内阻未知根据(1)问的测量结果，该同学采用如图2所示电路测电阻Rx的阻值，则电流表应选用________，滑动变阻器应选用____________．(填写器材序号)图2(3)该同学进行了如下实验：①将电压表的a端接b，测得＝110Ω；②将电压表的a端接c，测得＝125Ω.则Rx的电阻值更接近________Ω.答案(1)换用×10倍率的挡位120(2)BD(3)125解析(1)a.选择“×100”倍率，用正确的操作步骤测量时，指针偏转角度太大，说明所选挡位太大，为准确测量电阻阻值，应换用倍率×10的挡．c．欧姆表选择×10挡位，由题图所示表盘可以知道，测量结果为12×10Ω＝120Ω(2)流过待测电阻的电流大约为I＝＝A＝0.025A＝25mA，所以选择电流表A2，故选B，由于电路选择的分压电路所以最好用一个小一点的滑动变阻器，故选D.(3)由于电流表的电阻远小于待测电阻，所以选用电流表内接法误差较小，故Rx的电阻值更接近125Ω.23．(2018·福建省南平市5月综合质检)某实验小组用如图3所示的装置测量弹簧的劲度系数k.每当挂在弹簧下端的钩码(每个钩码质量m＝50g)处于静止状态时，用刻度尺测出对应的弹簧长度L(弹簧始终在弹性限度内)，列表记录如下：所挂钩码个数n123456Ln(cm)10.1813.0914.5816.0817.54图3(1)表格中第二组数据的弹簧长度如图所示，则弹簧长度为________cm；(2)用所学知识尽量精确计算出每挂一个钩码弹簧伸长量ΔL＝________cm；并由ΔF＝kΔL算出弹簧的劲度系数k＝________N/m.(g＝9.8m/s2，结果均保留三位有效数字)答案(1)11.60(2)1.4833.1解析(1)由毫米刻度尺的读数方法可知题图中的读数为11.60cm；(2)由平均值法，得：ΔL＝cm≈1.48cm，根据ΔF＝kΔL，得弹簧的劲度系数k＝＝N/m≈33.1N/m.
