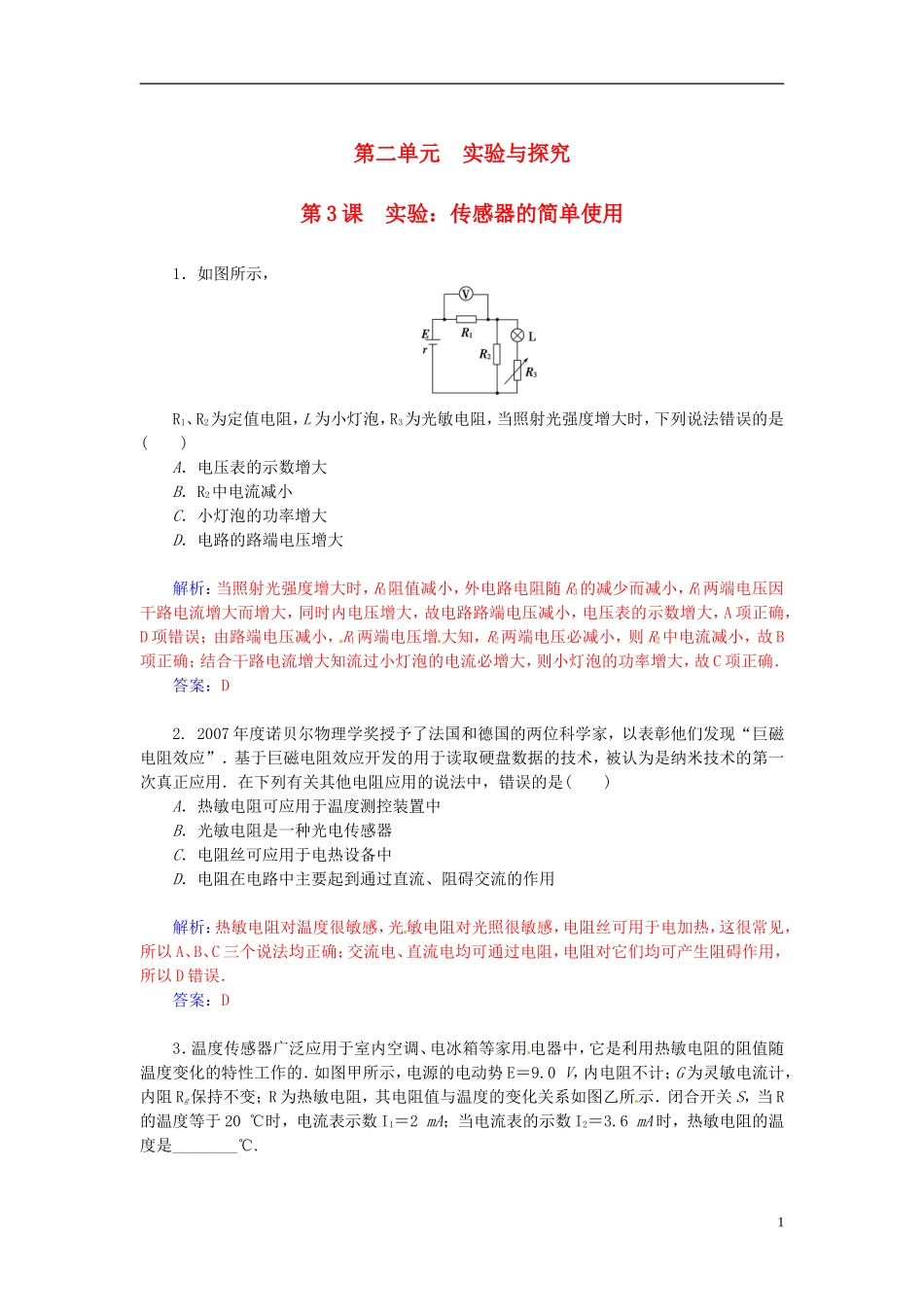

第二单元 实验与探究第 3 课 实验：传感器的简单使用1．如图所示，R1、R2为定值电阻，L 为小灯泡，R3为光敏电阻，当照射光强度增大时，下列说法错误的是( )A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大解析：当照射光强度增大时，R3阻值减小，外电路电阻随 R3的减少而减小，R1两端电压因干路电流增大而增大，同时内电压增大，故电路路端电压减小，电压表的示数增大，A 项正确，D 项错误；由路端电压减小，R1两端电压增大知，R2两端电压必减小，则 R2中电流减小，故 B项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，故 C 项正确．答案：D2. 2007 年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．在下列有关其他电阻应用的说法中，错误的是( )A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用解析：热敏电阻对温度很敏感，光敏电阻对光照很敏感，电阻丝可用于电加热，这很常见，所以 A、B、C 三个说法均正确；交流电、直流电均可通过电阻，电阻对它们均可产生阻碍作用，所以 D 错误．答案：D3．温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特性工作的．如图甲所示，电源的电动势 E＝9.0 V，内电阻不计；G 为灵敏电流计，内阻 Rg保持不变；R 为热敏电阻，其电阻值与温度的变化关系如图乙所示．闭合开关 S，当 R的温度等于 20 ℃时，电流表示数 I1＝2 mA；当电流表的示数 I2＝3.6 mA 时，热敏电阻的温度是________℃.1解析：从图乙查得 t＝20 ℃时，R 的阻值为 4 kΩ.由 E＝I1(R＋Rg)得：Rg＝－R＝ kΩ－4 kΩ＝0.5 kΩ，当 I2＝3.6 mA 时，设热敏电阻的阻值为 R′，则R′＝－Rg＝ kΩ－0.5 kΩ＝2 kΩ，从图乙查得此时对应的温度 t2＝120 ℃.答案：1204．一台臭氧发生器 P 的电阻为 10 kΩ，当供电电压等于 24 V 时能正常工作，否则不产生臭氧．现要用这种臭氧发生器制成自动消毒装置，要求它在有光照时能产生臭氧，在黑暗时不产生臭氧，拟用一个光敏电阻 R1对它进行控制，R1的阻值在有光照时为 100 Ω、黑暗时为 1 000 Ω、允许通过的最大电流为 3 mA；电...
