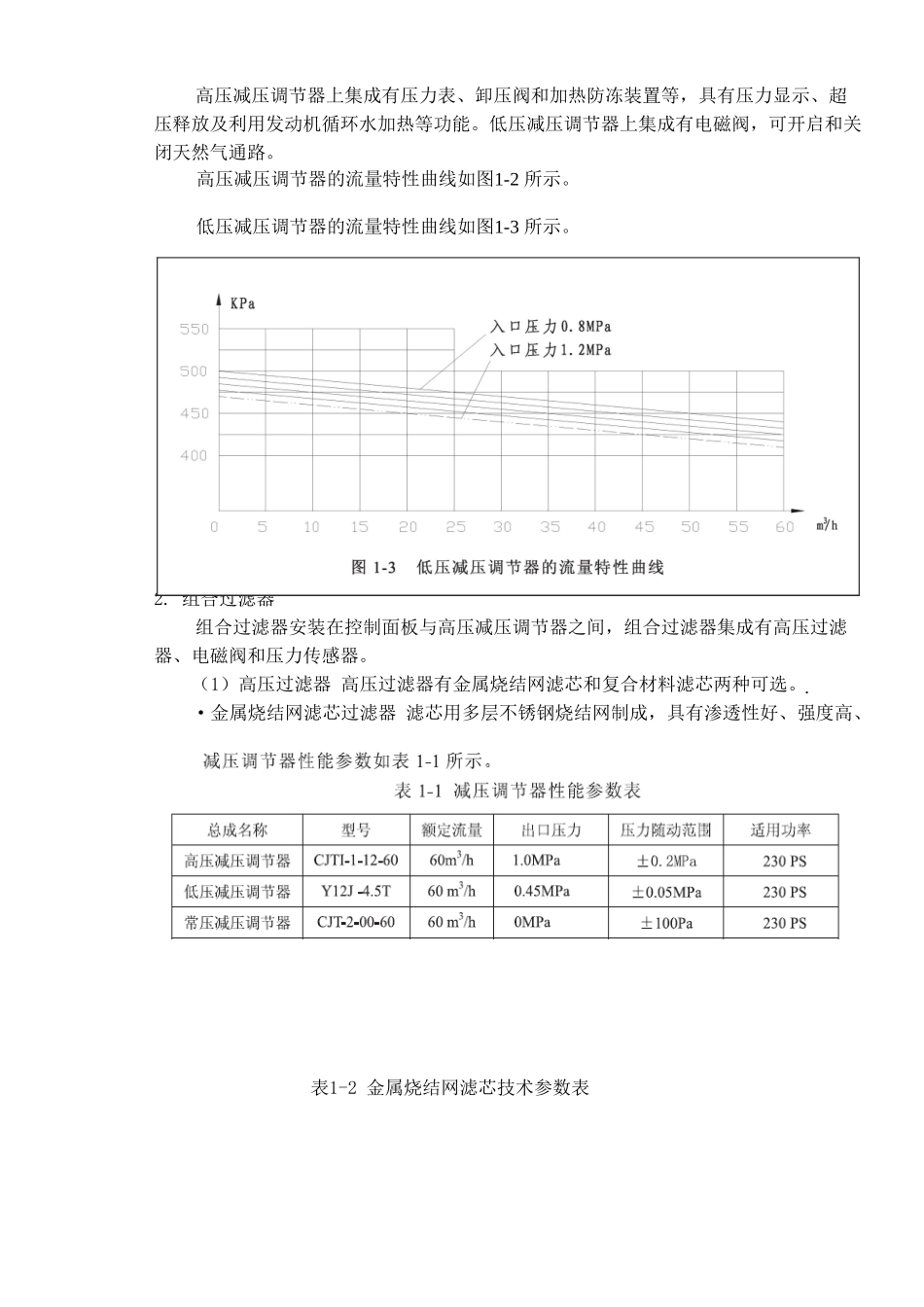

附录四 汽车用压缩天然气供给系统使用说明第一章 系统组成第一节 天然气供给系统组成 1.天然气供给系统组成 天然气供给系统主要由以下两部分组成： (1)储气部分。主要由储气瓶、手动截止阀等组成（本手册原则上不涉及该部分内容）。 (2)供给部分。主要由过流阀、控制面板、高压过滤器、高压减压调节器、低压减压调节器（或常压减压调节器）、压力传感器和气量显示表、电磁阀、喷射器（或文丘里混合器）及高低压管路等组成。 2.天然气供给系统示例天然气供给系统如图1-1所示：第二节 天然气供给系统主要部件1. 减压调节器 减压调节器包括高压减压调节器和低压减压调节器（或常压减压调节器）两种，它是天然气汽车发动机燃料供给系统的两个关键部件。高压减压调节器的作用是将不大于20MPa 的高压天然气减压为1MPa 左右的低压天然气，低压减压调节器（或常压减压调节器）的作用是将1MPa 左右的低压天然气减压至发动机需要的压力。 减压后的天然气经喷射器（或文丘里混合器）使天然气与空气按规定比例混合。供给发动机燃烧使用。 高压减压调节器上集成有压力表、卸压阀和加热防冻装置等，具有压力显示、超压释放及利用发动机循环水加热等功能。低压减压调节器上集成有电磁阀，可开启和关闭天然气通路。 高压减压调节器的流量特性曲线如图1-2 所示。低压减压调节器的流量特性曲线如图1-3 所示。2. 组合过滤器 组合过滤器安装在控制面板与高压减压调节器之间，组合过滤器集成有高压过滤器、电磁阀和压力传感器。（1）高压过滤器 高压过滤器有金属烧结网滤芯和复合材料滤芯两种可选。 ·金属烧结网滤芯过滤器 滤芯用多层不锈钢烧结网制成，具有渗透性好、强度高、抗腐蚀性强、易于清洗、不易损坏、无材料脱离等特点。标准配置采纳名义过滤精度为2μm的滤芯，根据用户的使用情况可以选配1μm到5μm之间的滤芯。 不锈钢金属烧结网滤芯的主要技术参数见表1-4： 表1-2 金属烧结网滤芯技术参数表不锈钢金属烧结网滤芯的压差随着流量变化的曲线图见图1-4： ·复合材料滤芯过滤器 滤芯采纳三层特别复合材料制成，具有过滤效率高、精度高和压力损失小等特点。复合材料滤芯的主要技术参数见表1-3： 表1-3 复合材料滤芯技术参数表技术参数型号工作压力MPa 过滤精度μm 过滤效率% 安全系数工作温度℃ 压差30kPa 时流量m3/min HLTDG40 25 0.3 99.9 4 -40-+120 0.9 （2）电磁阀 电磁阀为常闭式先导型直流电磁阀，供电方...
