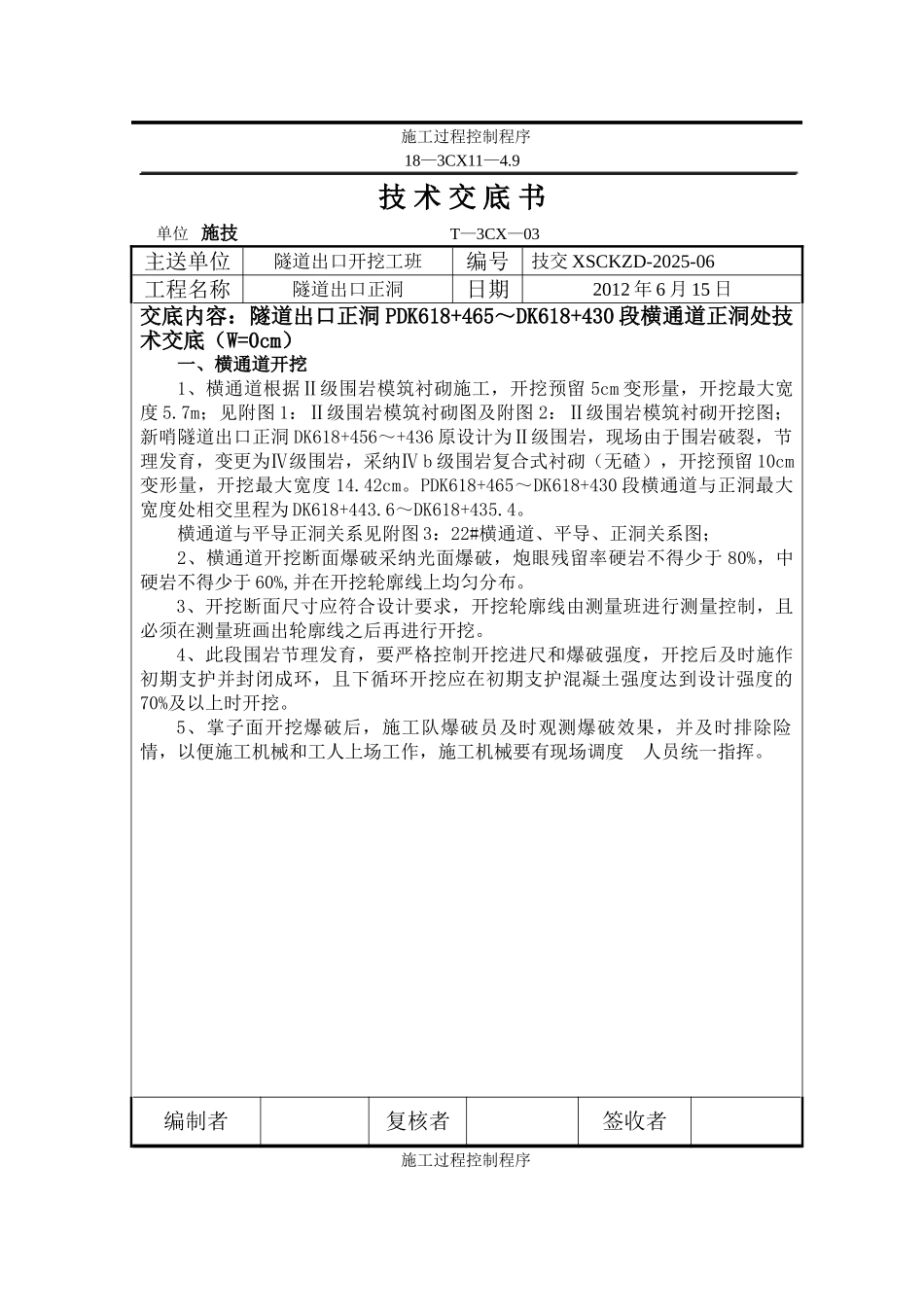

施工过程控制程序18—3CX11—4.9技 术 交 底 书单位 施技 T—3CX—03主送单位隧道出口开挖工班编号技交 XSCKZD-2025-06工程名称隧道出口正洞日期2012 年 6 月 15 日交底内容：隧道出口正洞 PDK618+465～DK618+430 段横通道正洞处技术交底（W=0cm）一、横通道开挖1、横通道根据Ⅱ级围岩模筑衬砌施工，开挖预留 5cm 变形量，开挖最大宽度 5.7m；见附图 1：Ⅱ级围岩模筑衬砌图及附图 2：Ⅱ级围岩模筑衬砌开挖图；新哨隧道出口正洞 DK618+456～+436 原设计为Ⅱ级围岩，现场由于围岩破裂，节理发育，变更为Ⅳ级围岩，采纳Ⅳ b 级围岩复合式衬砌（无碴），开挖预留 10cm变形量，开挖最大宽度 14.42cm。PDK618+465～DK618+430 段横通道与正洞最大宽度处相交里程为 DK618+443.6～DK618+435.4。横通道与平导正洞关系见附图 3：22#横通道、平导、正洞关系图；2、横通道开挖断面爆破采纳光面爆破，炮眼残留率硬岩不得少于 80%，中硬岩不得少于 60%,并在开挖轮廓线上均匀分布。3、开挖断面尺寸应符合设计要求，开挖轮廓线由测量班进行测量控制，且必须在测量班画出轮廓线之后再进行开挖。4、此段围岩节理发育，要严格控制开挖进尺和爆破强度，开挖后及时施作初期支护并封闭成环，且下循环开挖应在初期支护混凝土强度达到设计强度的70%及以上时开挖。5、掌子面开挖爆破后，施工队爆破员及时观测爆破效果，并及时排除险情，以便施工机械和工人上场工作，施工机械要有现场调度 人员统一指挥。编制者复核者签收者施工过程控制程序18—3CX11—4.9技 术 交 底 书单位 施技 T—3CX—03主送单位隧道出口开挖工班编号技交 XSCKZD-2025-06工程名称隧道出口正洞日期2025 年 6 月 15 日交底内容：新哨隧道出口正洞 PDK618+465～DK618+430 段横通道正洞处技术交底（W=0cm）7、严格控制周边眼间距、开口位置、角度和深度。掏槽眼眼口间距误差和眼底间距误差不得大于 5cm；周边眼眼口位置误差不得大于 5cm，外斜率不应大于孔深 3%～5%，眼底不应超出开挖轮廓线外 10cm；辅助眼眼口排距、行距误差不大于 10cm；周边眼外插角外斜率不得大于 5cm/m，两次爆破的衔接台阶尺寸不大于 15cm。二、横通道支护1、出喷支护。喷射混凝土采纳湿喷工艺；喷射混凝土应分段分层作业，喷射砼应分段分层作业，分层时后一层砼应在前一层砼终凝时喷射，一次喷射砼最大厚度：拱部≤10cm，边墙≤15cm；开挖后进行初喷支护。2、施做锚杆。局部施...
