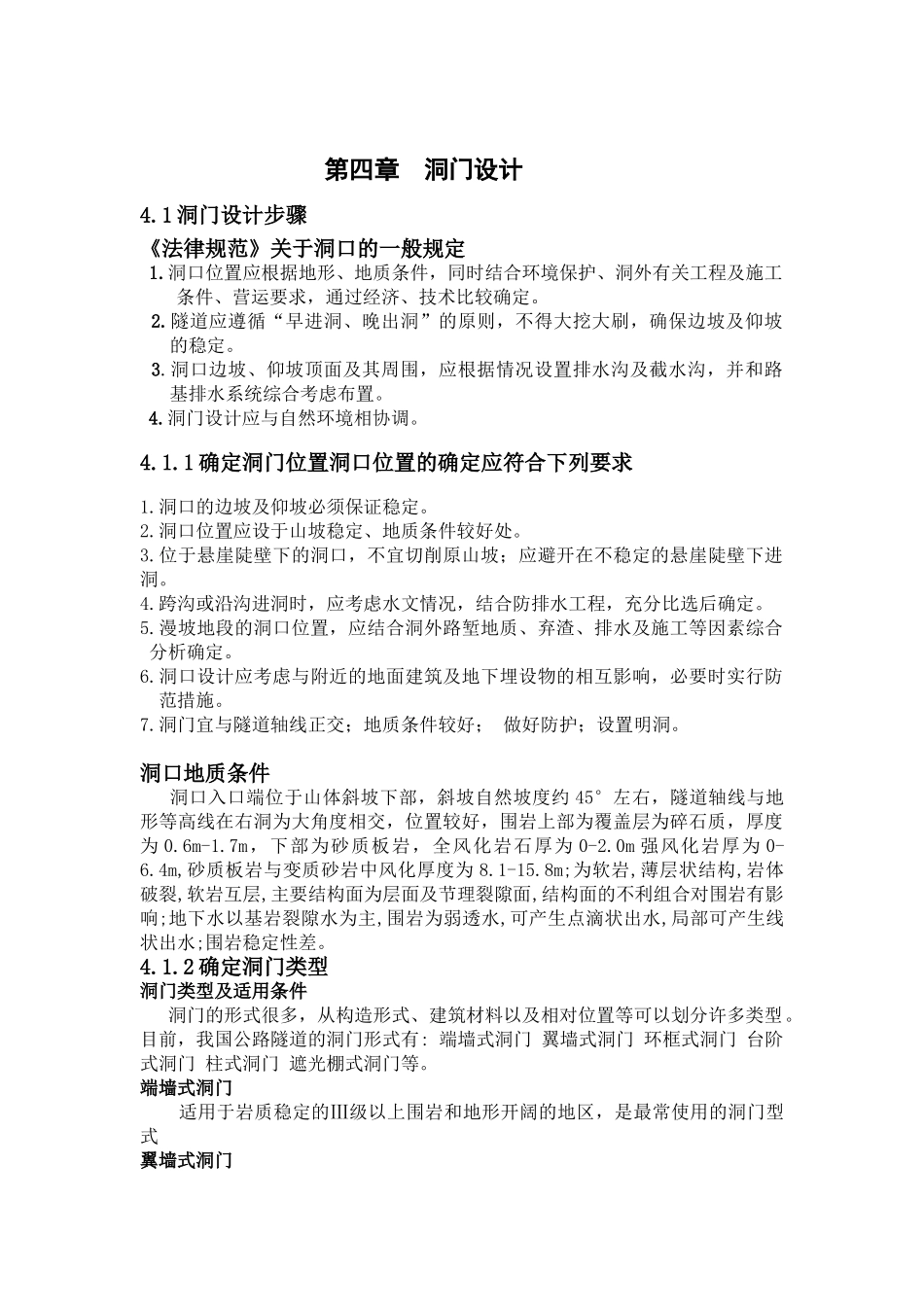

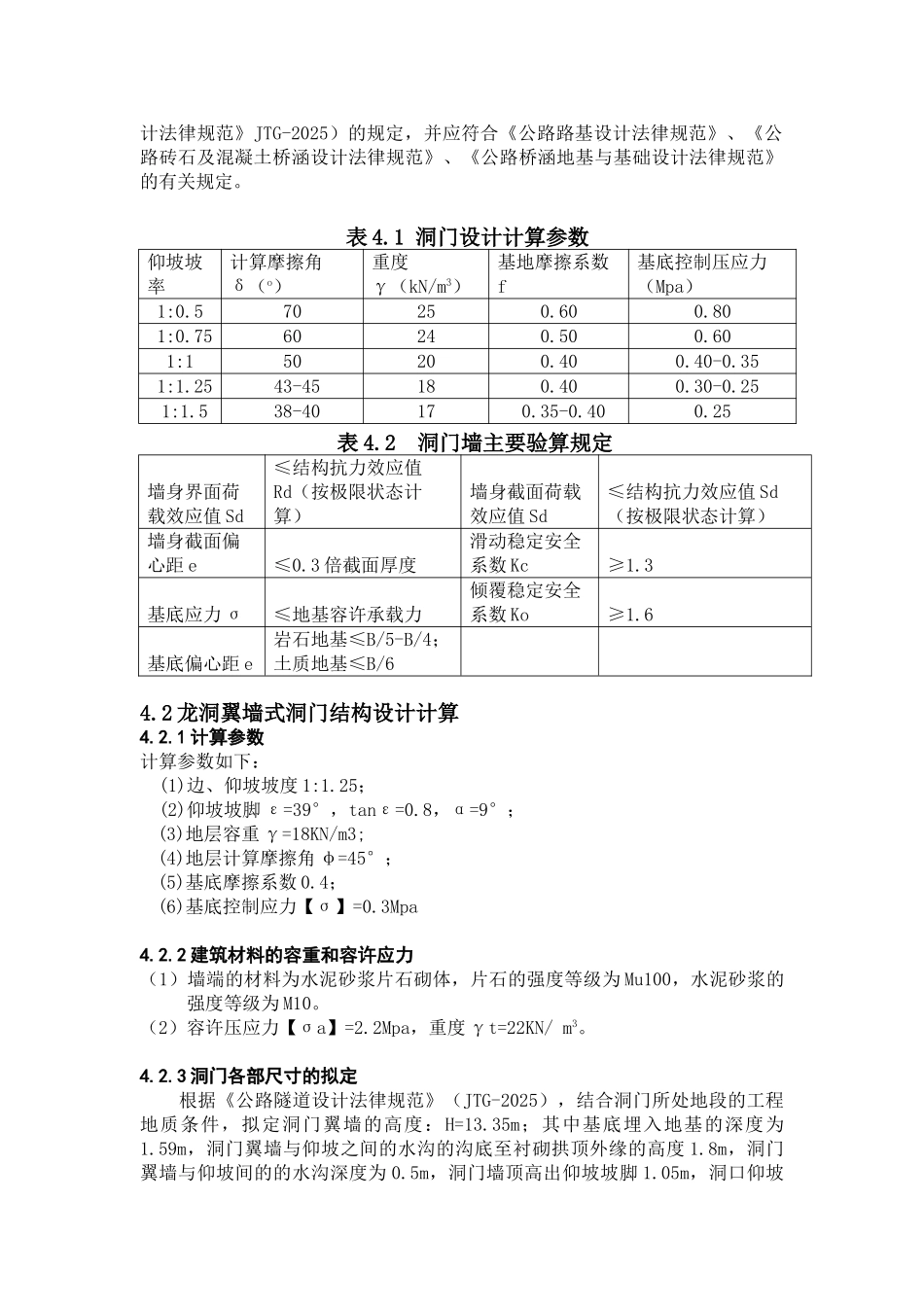

第四章 洞门设计4.1 洞门设计步骤《法律规范》关于洞口的一般规定 1.洞口位置应根据地形、地质条件，同时结合环境保护、洞外有关工程及施工条件、营运要求，通过经济、技术比较确定。2.隧道应遵循“早进洞、晚出洞”的原则，不得大挖大刷，确保边坡及仰坡的稳定。3.洞口边坡、仰坡顶面及其周围，应根据情况设置排水沟及截水沟，并和路基排水系统综合考虑布置。4.洞门设计应与自然环境相协调。4.1.1 确定洞门位置洞口位置的确定应符合下列要求1.洞口的边坡及仰坡必须保证稳定。2.洞口位置应设于山坡稳定、地质条件较好处。3.位于悬崖陡壁下的洞口，不宜切削原山坡；应避开在不稳定的悬崖陡壁下进洞。4.跨沟或沿沟进洞时，应考虑水文情况，结合防排水工程，充分比选后确定。5.漫坡地段的洞口位置，应结合洞外路堑地质、弃渣、排水及施工等因素综合分析确定。6.洞口设计应考虑与附近的地面建筑及地下埋设物的相互影响，必要时实行防范措施。7.洞门宜与隧道轴线正交；地质条件较好； 做好防护；设置明洞。 洞口地质条件 洞口入口端位于山体斜坡下部，斜坡自然坡度约 45°左右，隧道轴线与地形等高线在右洞为大角度相交，位置较好，围岩上部为覆盖层为碎石质，厚度为 0.6m-1.7m，下部为砂质板岩，全风化岩石厚为 0-2.0m 强风化岩厚为 0-6.4m,砂质板岩与变质砂岩中风化厚度为 8.1-15.8m;为软岩,薄层状结构,岩体破裂,软岩互层,主要结构面为层面及节理裂隙面,结构面的不利组合对围岩有影响;地下水以基岩裂隙水为主,围岩为弱透水,可产生点滴状出水,局部可产生线状出水;围岩稳定性差。4.1.2 确定洞门类型洞门类型及适用条件 洞门的形式很多，从构造形式、建筑材料以及相对位置等可以划分许多类型。目前，我国公路隧道的洞门形式有: 端墙式洞门 翼墙式洞门 环框式洞门 台阶式洞门 柱式洞门 遮光棚式洞门等。端墙式洞门 适用于岩质稳定的Ⅲ级以上围岩和地形开阔的地区，是最常使用的洞门型式翼墙式洞门 适用于地质较差的Ⅳ级以下围岩，以及需要开挖路堑的地方。翼墙式洞门由端墙及翼墙组成。翼墙是为了增加端墙的稳定性，同时对路堑边坡也起支撑作用。其顶面一般均设置水沟，将端墙背面排水沟汇合的地表水排至路堑边沟内环框式洞门 当洞口岩层坚硬、整体性好（I 级围岩）、节理不发育，路堑开挖后仰坡极为稳定，并且没有较大的排水要求时采纳台阶式洞门 当洞门傍山侧坡地区，洞门一侧边坡较高时，为减小仰坡高度及外露长度，可以将端...
