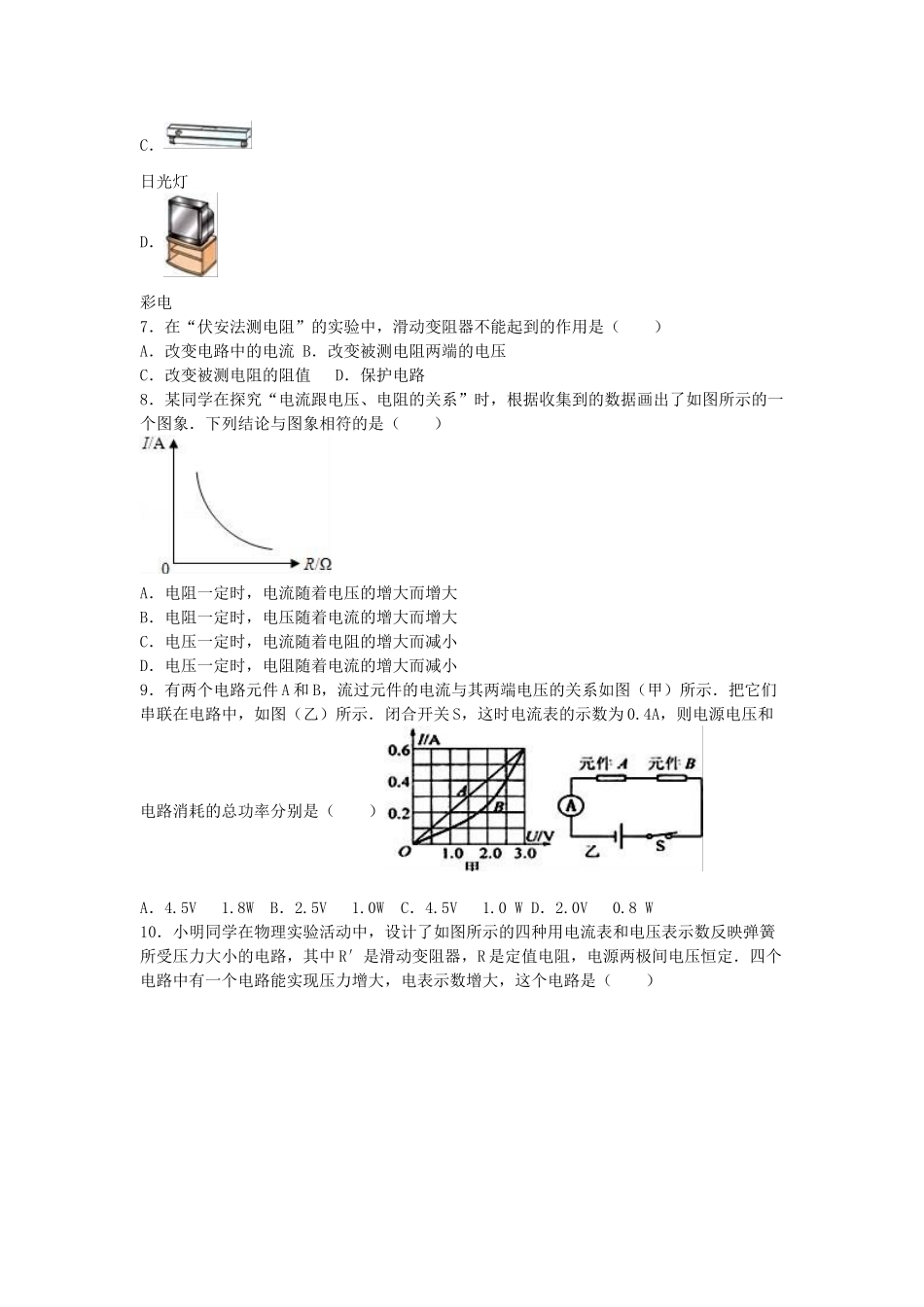

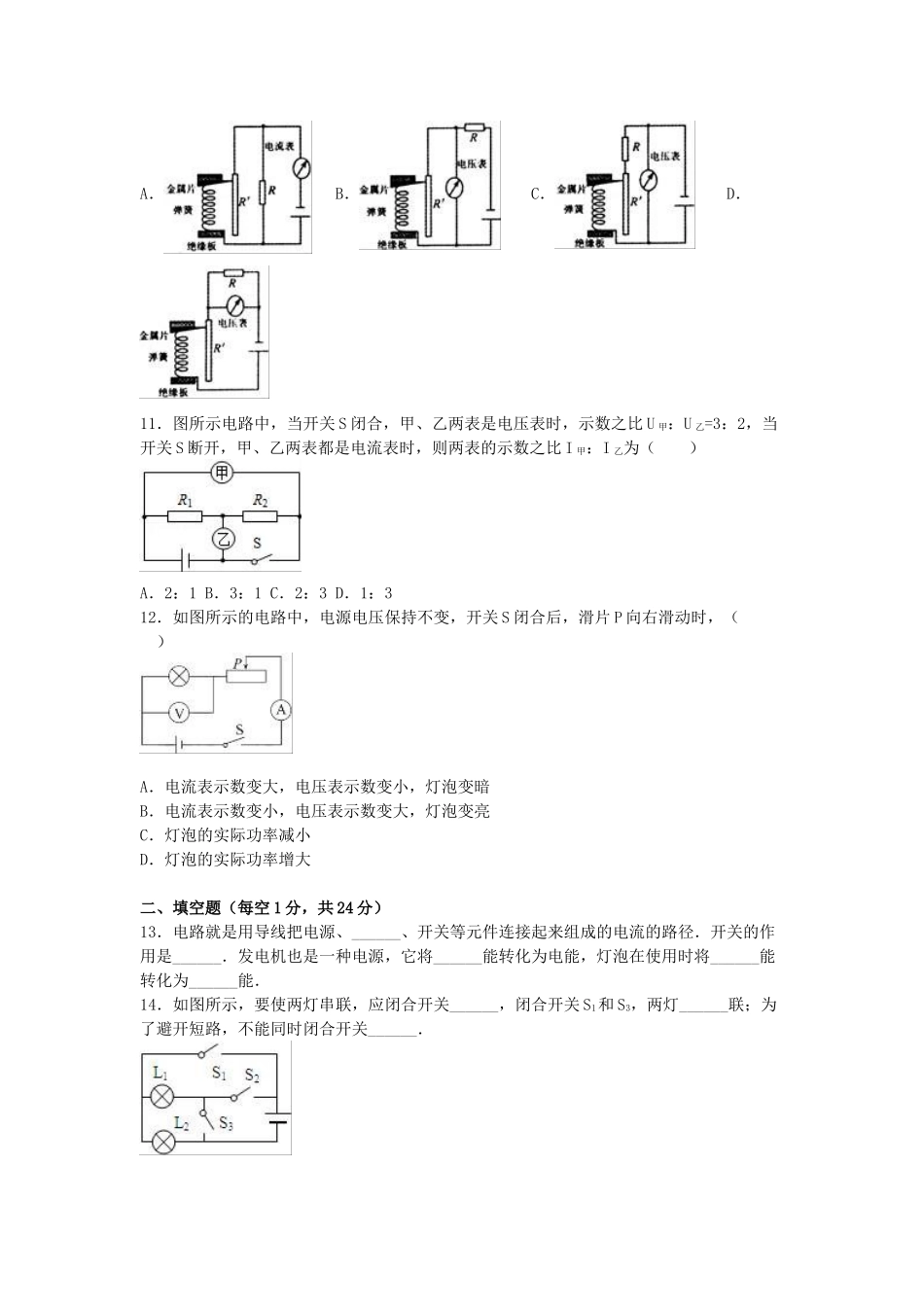

2025-2025 学年江苏省扬州市邗江区美琪中学九年级（上）第二次月考物理试卷一、选择题（每题 2 分，共 24 分）1．电能表是家庭电路中测量下列哪个物理量的仪表（ ）A．电功率B．电能 C．电阻 D．电压2．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（ ）A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮3．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关 S1、S2．根据需要，当先闭合 S1时只有红灯 L1发光，再闭合 S2时红灯 L1和白灯 L2均发光；并要求在 S1闭合前，即使先接通 S2，L2也不发光．根据上述要求设计的下列电路图中正确的是（ ）A．B．C．D．4．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）A．开路 B．灯泡是坏的C．短路 D．无法推断5．把标有“6V 6W”的 L1和标有“6V 3W”的 L2两灯串联接在 6V 的电源上，则（ ）A．两灯一样亮B．L1比 L2亮C．L1比 L2暗 D．两灯都能正常发光6．下列家用电器在正常工作时，通过的电流最大的是（ ）A．计算器B．收音机C．日光灯D．彩电7．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（ ）A．改变电路中的电流 B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路8．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（ ）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小9．有两个电路元件 A 和 B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关 S，这时电流表的示数为 0.4A，则电源电压和电路消耗的总功率分别是（ ）A．4.5V 1.8WB．2.5V 1.0WC．4.5V 1.0 W D．2.0V 0.8 W10．小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中 R′是滑动变阻器，R 是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（ ）A．B．C．D．11．图所示电路中，当开关 S 闭合，甲、乙两表是电压表时，示数之比 U 甲：U 乙=3...
